カスタム YMA シリーズ 円形防水バヨネット コネクタ

家 / 製品 / 抗水および電気コネクタ / YMAシリーズ
おすすめ商品
弊社オフィスにお電話ください

+86 176 0151 5794

E-MAIL

YMAシリーズ円形防水バヨネットコネクタメーカー

製品の紹介

•YMAシリーズ接続方法：バヨネットタイプクイック接続

•YMBシリーズ接続方法：スレッドアンチラッシュ接続

•プラグとソケットにはピンまたは穴を装備でき、終了方法は溶接です。

•双曲線ワイヤースプリングジャック、ソフト挿入と抽出、低接触抵抗の使用

•5つのボタンの位置には、盲目の挿入および誤った挿入予防機能があります

•水分や水浸漬などの過酷な環境の機器やケーブルに適しています

ケーブル間の電気接続は、55メートルの水深に耐えることができ、密閉されています

•実行標準：Q/321283HL05-2011

技術的なパラメーター

[環境パフォーマンス]

- 温度の使用：-55℃〜200℃

- 関係温度：60℃で95％

- パフォーマンスの収まり：水浸漬深度0〜55メートル

- 塩抵抗：1000時間のステンレス鋼：銅合金は500時間：アルミニウム合金は48時間です

- 漏れ速度：二重ヘッドシールソケット間の空気圧差が5.07×10'Paの場合、漏れ速度は46pa・cm³/s以下です。
ガラスシール間の空気圧差が1.01×10paの場合、漏れ速度は1×10 Pa・cm³/s以下です。

- 電気コネクタには、優れたアンチモールド、アンチサンド、およびその他のパフォーマンスもあります。

[機械的特性]

- 場合。ステンレス鋼の不動態化、銅化学ニッケルメッキ、アルミニウム化学ニッケルメッキ

——insulator：熱セット材料

——Alin -Sealing Body and Sealing Ring：シリコンラバー - 接触：銅合金金メッキ

- 振動：周波数10〜2000Hz加速：196m/s²

- インパクト、加速980m/s²

- コンテンツ加速：980m/s

- メカニカルライフ：1000回

[電気性能]

- 抵抗と定格電流を接続します

仕様の連絡先mm

抵抗MΩに接触します

定格電流a

溶接ワイヤバレルの内径

φ1.0

5

5

φ1.2

φ1.5

2.5

10

φ1.8

φ2.0

1.25

20

φ2.5

φ3.0

0.75

40

φ3.0

- 定格電圧、耐電圧、断熱抵抗

作業環境

定格電圧v

耐電圧v

断熱抵抗MΩ

通常の温度状態

500

1500

≥5000

熱くて湿度の高い状態

500

1125

≥100

低圧バー（1kpa）

250

300

- 抗エレクトマグネティック干渉シールド：100MHz〜1GHzで、最小減衰は60dBです。

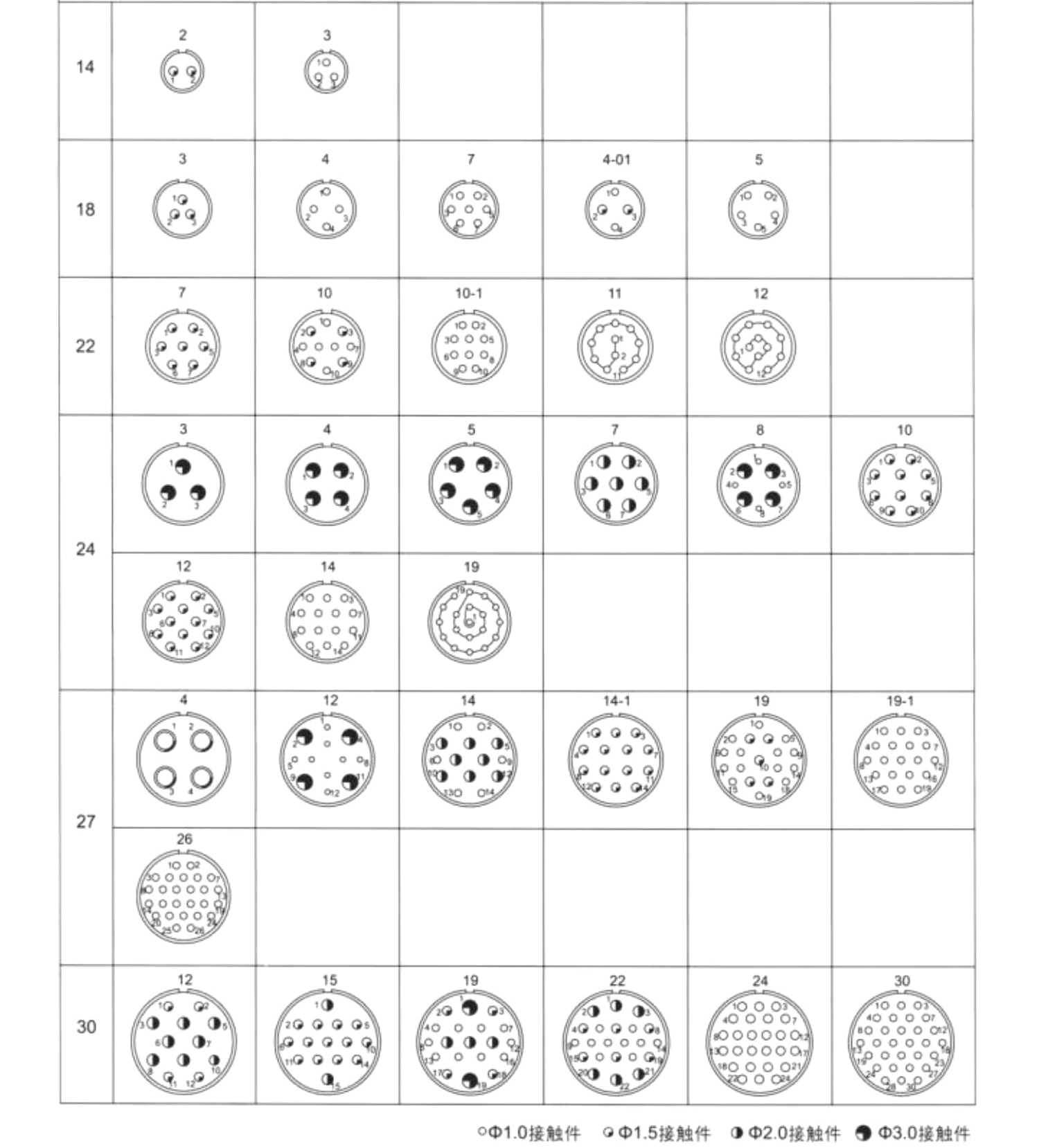

YMA YMBシリーズ接触配置（針に取り付けられた絶縁体挿入面のビュー）

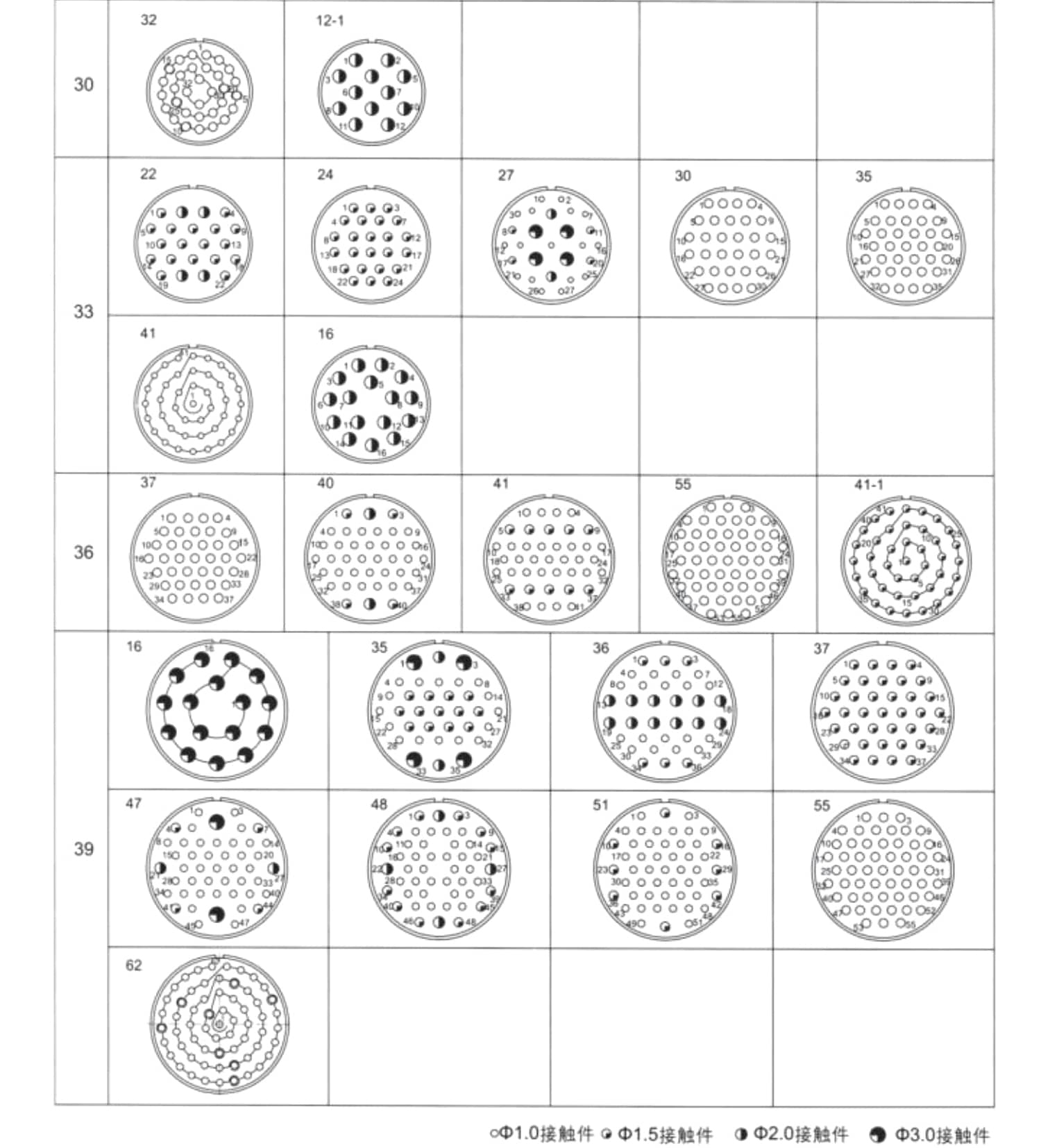

YMA YMBシリーズ接触配置（針に取り付けられた絶縁体挿入面のビュー）



私たちについて

電力効率電気コネクタ.

Taizhou Henglian Electric Co., Ltd. 2011年4月に設立され、「銀杏の故郷」として知られる河畔都市・泰興市に位置し、電気コネクタの研究開発、生産、販売を専門とするハイテク企業です。

私たちは 中国 カスタムYMAシリーズ円形防水バヨネットコネクタメーカー そして OEM/ODM YMAシリーズ円形防水バヨネットコネクタサプライヤー.

従業員数は150名以上、その中には様々な専門技術職の従業員が30名以上おり、固定資産は3000万元、各種機械加工設備や試験設備を有しています。

近年、当社は「張橋鎮トップ10企業」、「張橋鎮トップ10企業」に連続して評価され、「泰興市優秀貢献賞」などの称号を獲得しました。

現在、当社の主力製品には、軍事規格Y11、Y17、Y27、Y50、YGD、YLH、YM、YW、J599I、J599II、J599III、XCシリーズの円形電気コネクタ、J7、J14、J20J、J29A、J30J、J63Aシリーズの長方形電気コネクタ、国家規格Y2、Y4、YP、LYP、YDなどのシリーズの円形電気コネクタがあります。製品は、参謀本部、総装備部、海軍装備部、第二砲兵隊などの軍事産業、武器、航空宇宙、原子力、鉄道、国営電力網、石油物理探査をカバーしています。当社には技術センターと品質検査センターがあり、洗練された生産設備、最新の試験施設、検査・試験方法を備えています。製品は、3つの保証機能、高密度、高信頼性、電子互換性などの特徴を備えています。当社は、さまざまなユーザー向けにさまざまな特殊電気コネクタを開発・製造し、顧客のニーズを満たすことができます。

同社は参謀本部通信部と情報産業部向けの軍事電子部品、海洋設備、航空宇宙の認定サプライヤーであり、GJB9001C-2017兵器装備品質管理システム認証と兵器装備生産および科学研究部門の2級機密保持認証に合格しています。

当社は常に「誠実を旨とし、団結して努力し、真実を探求し革新し、卓越性を追求する」という企業精神を堅持し、「ブランドが価値を創造する」という理念を堅持し、顧客に心をこめてサービスを提供することで、Henglianを急速に業界のリーダーへと押し上げました。

Taizhou Henglian Electric Co., Ltd. 国内外からのお客様のご来店と商談を心よりお待ちしております！

お問い合わせ
  • 工場
    工場
  • 生産ライン
    生産ライン
  • 組み立てる
    組み立てる
  • ワイヤーハーネスワークショップ
    ワイヤーハーネスワークショップ
  • 製品デザイン
    製品デザイン
  • 検査機器
    検査機器
  • 検査機器
    検査機器
  • 組み立てる
    組み立てる
  • 工場エリア
    工場エリア
  • 名誉の壁
    名誉の壁
  • 製品ディスプレイキャビネット
    製品ディスプレイキャビネット
  • トレーニング
    トレーニング
  • トレーニング
    トレーニング
  • 未払いの貢献賞
    未払いの貢献賞
  • 10周年記念Sanya旅行
    10周年記念Sanya旅行
  • 展示
    展示
  • 展示
    展示
  • 展示
    展示
栄誉の証書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
洞察力
業界知識

インストールして削除する方法 YMAシリーズサーキュラー防水銃剣コネクタ ？

YMAシリーズのサーキュラー防水銃剣コネクタは、銃剣接続法を通じて効率的で便利な設置と除去の経験を提供します。その設計は、運用の利便性を改善するだけでなく、接続の安定性と保護パフォーマンスを保証します。複雑な環境であろうと、コネクタを頻繁に交換する必要がある状況であろうと、YMAシリーズコネクタは、ユーザーが操作を簡単に完了し、メンテナンス時間とコストを削減できるようにすることができます。同時に、優れた防水性、防塵性、衝撃的な特性により、軍事、航空宇宙、石油探査などの過酷な環境で広く使用されています。

1。銃剣接続設計
YMAシリーズコネクタは、バヨネット接続設計を採用しています。インストールするときは、コネクタプラグとソケットを整列し、銃剣の位置に時計回りに回転します。コネクタが挿入された後、内部ロックメカニズムにより、コネクタがしっかりとフィットすることが保証され、緩みや落ちることができなくなります。
この銃剣の設計により、コネクタは短時間で安定した接続を完了することができます。これは、迅速なインストールと削除が必要なシナリオに非常に適しています。

2。インストール方法
接続を挿入：コネクタプラグとソケットを接続して、プラグがソケットの正しい位置に挿入されていることを確認します。
回転ロック：「クリック」のロックが聞こえるまでコネクタプラグを静かに回転させ、接続がしっかりと固定されていることを示し、接続の安定性と防水性を確保します。
ツールは不要：インストールプロセス中に特別なツールは必要ありません。これにより、オペレーターの技術的要件が削減され、設置効率が向上します。

3.分解方法
ロック解除：分解するときは、コネクタプラグを反時計回りに回転させるだけで、バヨネットロックメカニズムをリリースするだけで、プラグを簡単に引き出すことができます。
シンプルで高速：分解プロセスはシンプルで高速であり、コネクタや関連部品を損傷するのは簡単ではありません。頻繁な分解とアセンブリを必要とする環境に適しています。
過度の力の必要はありません：コネクタの設計では人間工学を考慮します。過度の引っ張りによって引き起こされる損傷を避けるために、分解中に過度の力を適用する必要はありません。

4.防水および防塵設計
YMAシリーズコネクタの保護レベルが高いため（IP67以降など）、プラグインおよび引き抜きプロセス中に、シーリングリングとバヨネットの設計により、水分、ほこりなどがコネクタに入るのを効果的に防ぎ、長い長いものを確保できます。 - コネクタのターム安定動作。
コネクタの外部防水構造設計により、極端な天候や高湿度環境で安全に接続され、分解できるようになります。

5。反振動とショックパフォーマンス
銃剣のロックメカニズムにより、YMAシリーズコネクタには良好な反振動と衝撃耐性があります。高振動環境であっても、コネクタは安定した接続を維持でき、緩めるのは簡単ではありません。
この信頼性の高いロック構造は、鉄道、軍事、航空宇宙などの高需要環境での使用に非常に適しています。
