カスタムメイド CXCHシリーズ-円形電気コネクタ

家 / 製品 / 円形電気コネクタ / CXCHシリーズ
おすすめ商品
弊社オフィスにお電話ください

+86 176 0151 5794

E-MAIL

CXCHシリーズ-円形電気コネクタ メーカー

この一連の電気コネクタは、XCシリーズの拡張です。その主な技術的パフォーマンスは、GJB2889標準に準拠しています。その接続方法は、Bayonetタイプのクイック接続と分離です。操作が容易で、関連して信頼性が高く、振動や衝撃に耐性があります。シェル材料は高強度のアルミニウム合金であり、接点は溶接されています。ジャックはワイヤースプリングジャックで、柔らかいプラグとプラグを解除し、接触抵抗が低いです。水分証明。抗塩スプレーと抗真菌。雨に対する保護などの機能により、主に船などのさまざまな過酷な環境分野で使用されており、航空、航空宇宙、武器、船、フィールド通信などの軍事分野でも使用できます。

主な技術的パフォーマンス

●環境条件を使用します

作業温度：-55℃〜125℃

-55℃-200℃（注文時に指定する）

相対湿度：90％〜95％40±2℃

振動：周波数10Hz-2000Hz、加速196m/s²

作業身長：30000m

一定の加速：980m/s

衝撃：加速980m/s²

機械的生活：プラグとプラグを1000回以上

●電気特性

接触抵抗と定格電流

連絡先仕様（mm）

コンタクト抵抗（MΩ）

定格電流（a）

溶接ワイヤバレル（mm）の内径

アダプターワイヤの最大コア断面積（mm³）

φ1.0

<5.0

5

φ1.5

1.0

φ1.5

≤2.5

10

φ2.0

1.5

φ2.0

≤1.25

20

φ2.5

3.0

φ3.0

≤0.75

40

φ3.0

6.0

シェル間の電気連続性：アルミニウム合金シェル<2.5mΩ

定格電圧と耐電圧

作業環境

定格電圧（V）

耐電圧（V）

通常の温度状態

500

≥1500

熱くて湿度の高い状態

500

≥1125

断熱抵抗（MΩ）

ワーキンググレード

標準条件

高温

湿って暑い

絶縁抵抗

≥5000

≥1000

≥100

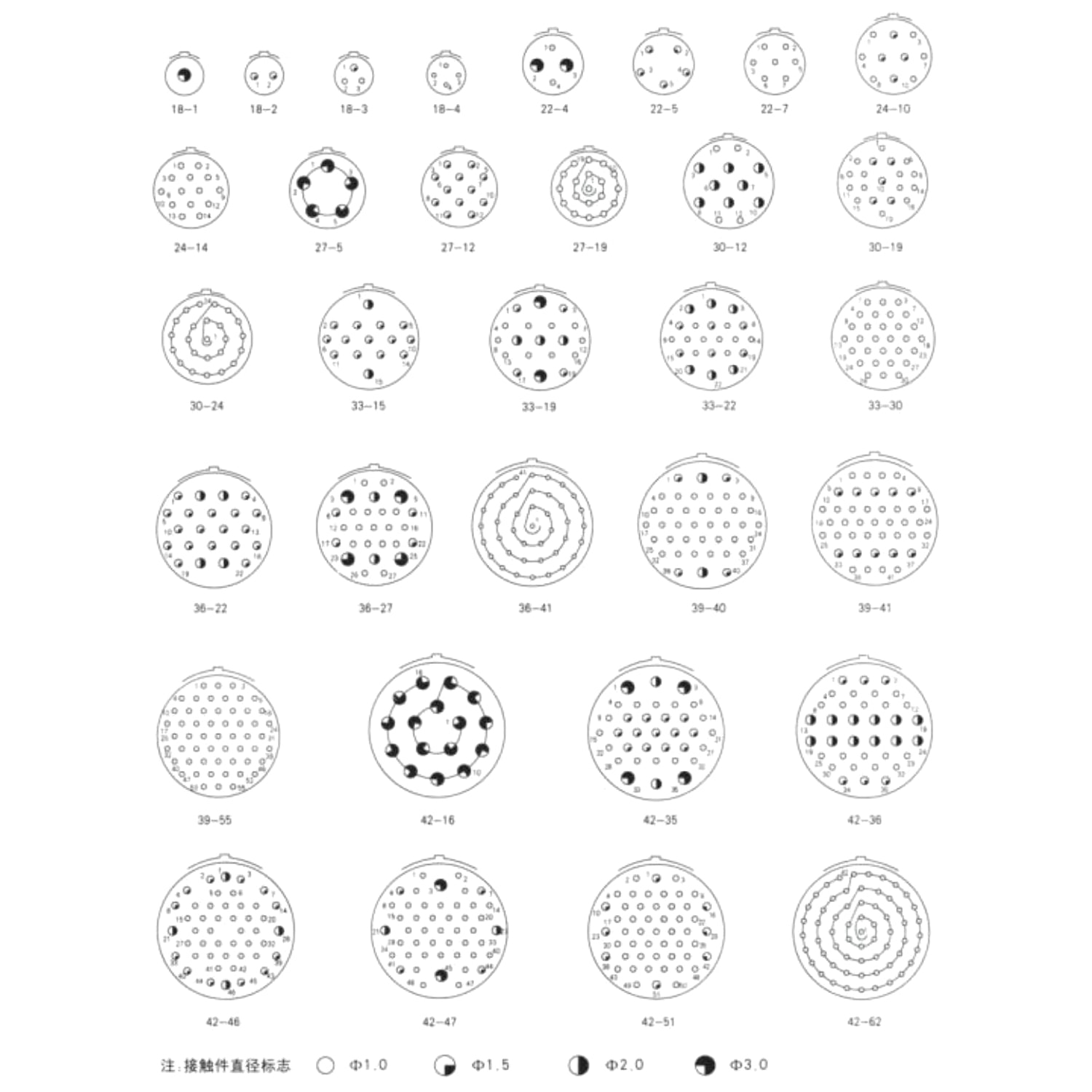

XCシリーズの接触配置（針に取り付けられた絶縁体挿入面のビュー）

XCB印刷回路基板配線の推奨寸法（取り付け絶縁体印刷面）

CXCH-01コンタクトアレンジメント（針の表面から表示）



私たちについて

電力効率電気コネクタ.

Taizhou Henglian Electric Co., Ltd. 2011年4月に設立され、「銀杏の故郷」として知られる河畔都市・泰興市に位置し、電気コネクタの研究開発、生産、販売を専門とするハイテク企業です。

私たちは 中国 Custom CXCHシリーズ-円形電気コネクタ メーカー そして OEM/ODM CXCHシリーズ-円形電気コネクタ サプライヤー.

従業員数は150名以上、その中には様々な専門技術職の従業員が30名以上おり、固定資産は3000万元、各種機械加工設備や試験設備を有しています。

近年、当社は「張橋鎮トップ10企業」、「張橋鎮トップ10企業」に連続して評価され、「泰興市優秀貢献賞」などの称号を獲得しました。

現在、当社の主力製品には、軍事規格Y11、Y17、Y27、Y50、YGD、YLH、YM、YW、J599I、J599II、J599III、XCシリーズの円形電気コネクタ、J7、J14、J20J、J29A、J30J、J63Aシリーズの長方形電気コネクタ、国家規格Y2、Y4、YP、LYP、YDなどのシリーズの円形電気コネクタがあります。製品は、参謀本部、総装備部、海軍装備部、第二砲兵隊などの軍事産業、武器、航空宇宙、原子力、鉄道、国営電力網、石油物理探査をカバーしています。当社には技術センターと品質検査センターがあり、洗練された生産設備、最新の試験施設、検査・試験方法を備えています。製品は、3つの保証機能、高密度、高信頼性、電子互換性などの特徴を備えています。当社は、さまざまなユーザー向けにさまざまな特殊電気コネクタを開発・製造し、顧客のニーズを満たすことができます。

同社は参謀本部通信部と情報産業部向けの軍事電子部品、海洋設備、航空宇宙の認定サプライヤーであり、GJB9001C-2017兵器装備品質管理システム認証と兵器装備生産および科学研究部門の2級機密保持認証に合格しています。

当社は常に「誠実を旨とし、団結して努力し、真実を探求し革新し、卓越性を追求する」という企業精神を堅持し、「ブランドが価値を創造する」という理念を堅持し、顧客に心をこめてサービスを提供することで、Henglianを急速に業界のリーダーへと押し上げました。

Taizhou Henglian Electric Co., Ltd. 国内外からのお客様のご来店と商談を心よりお待ちしております！

お問い合わせ
  • 工場
    工場
  • 生産ライン
    生産ライン
  • 組み立てる
    組み立てる
  • ワイヤーハーネスワークショップ
    ワイヤーハーネスワークショップ
  • 製品デザイン
    製品デザイン
  • 検査機器
    検査機器
  • 検査機器
    検査機器
  • 組み立てる
    組み立てる
  • 工場エリア
    工場エリア
  • 名誉の壁
    名誉の壁
  • 製品ディスプレイキャビネット
    製品ディスプレイキャビネット
  • トレーニング
    トレーニング
  • トレーニング
    トレーニング
  • 未払いの貢献賞
    未払いの貢献賞
  • 10周年記念Sanya旅行
    10周年記念Sanya旅行
  • 展示
    展示
  • 展示
    展示
  • 展示
    展示
栄誉の証書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
洞察力
業界知識

の接触に使用される溶接プロセス CXCHシリーズ円形電気コネクタ ？溶接の信頼性と安定性を確保する方法は？
1。CXCHシリーズの円形電気コネクタのコンタクト溶接プロセス
CXCHシリーズの円形電気コネクタの接触溶接プロセスは、その高性能を確保するための重要なリンクです。この一連の電気コネクタの接触は、次の手順を特に含む高度な精密溶接技術を採用しています。
材料の選択と前処理：
接触材料：過酷な環境での高負荷作業に耐えるために、CXCHシリーズの電気コネクタの接触は通常、銅合金や貴金属合金などの非常に導電性および耐食性合金材料を使用します。
前処理：溶接前に、接触の表面を厳密に洗浄して脱酸素化して、油や酸化物などの不純物を除去して、溶接表面の純度と結合強度を確保する必要があります。
精密溶接技術：
溶接方法：Henglianは、マイクロビームプラズマ溶接やレーザー溶接などの精密溶接技術を使用します。これにより、高精度の局所加熱を実現し、熱に影響を与えるゾーンを減らし、それによって接触材料の元の性能を維持できます。
溶接パラメーター制御：溶接プロセス中に、溶接電流、電圧、溶接速度、およびその他のパラメーターが正確に制御され、溶接品質の一貫性と安定性が確保されます。
退屈後の検査と処理：
非破壊検査：溶接が完了した後、溶接部品はX線検出、超音波検出、その他の手段を使用して溶接品質を確保することにより、内部欠陥が検査されます。
外観検査：溶接部品は、溶接が平らで、亀裂、毛穴、その他の欠陥がないことを確認するために検査されます。
後処理：溶接部品は、腐食抵抗を改善するために必要に応じて洗浄および不動態化されます。
2。溶接の信頼性と安定性を確保するための措置
Henglianは、CXCHシリーズの回覧接点の溶接の信頼性と安定性を確保するために、多くの効果的な措置を講じました。
高度な生産機器とプロセス：Henglianは、高精度溶接機、自動生産ラインなどを含む一連の高度な生産機器を導入しました。これらの機器は、溶接プロセスのための固体ハードウェア基盤を提供します。
同社は引き続き溶接プロセスを開発および最適化しています。多数の実験とデータ分析を通じて、溶接品質の一貫性と安定性を確保するために、最適な溶接パラメーターとプロセスフローを決定しました。
厳格な品質管理システム：
Henglianは、完全な品質管理システムを確立しています。原材料の調達、生産、処理から完成品の検査まで、すべてのリンクは、製品の品質が関連する基準と顧客の要件を満たすことを保証するために厳密に制御されます。
同社には、最新のテスト施設とテスト方法を備えた品質検査センターがあり、溶接品質の包括的かつ正確な検査と分析を実施できます。
プロの技術R＆Dチーム：
Henglianは、豊富な専門的知識と実務経験を持つプロの技術R＆Dチームを持ち、顧客の特別なニーズに応じてカスタマイズされた設計と開発を実行できます。
R＆Dチームは、新しい溶接技術とプロセスを常に調査して、CXCHシリーズサーキュラー電気コネクタのパフォーマンスと品質を向上させ、市場の変化するニーズを満たしています。
包括的なカスタマーサービス：
Henglianは顧客サービスに注意を払い、包括的な技術サポートとアフターセールスサービスを顧客に提供します。顧客が使用中にどのような問題に遭遇したとしても、会社は迅速に対応し、ソリューションを提供できます。
同社はまた、顧客にカスタマイズされたトレーニングサービスを提供して、CXCHシリーズのCircular Electrical Connectorsをよりよく理解して使用し、効率と信頼性を向上させます。
3. CXCHシリーズの循環電気コネクタの技術的な利点とアプリケーションフィールド
CXCHシリーズの円形電気コネクタは、高度な技術的パフォーマンスと幅広いアプリケーションフィールドで、市場で重要な位置を占めています。その主な技術的利点は次のとおりです。
トリプルプルーフ機能：水分防止、塩噴霧、真菌の特性があり、過酷な環境での作業に適しています。
高密度と高い信頼性：精密溶接技術と高品質の材料を採用して、コネクタの信頼性と安定性を確保します。
電子互換性：関連する電子互換性基準に準拠しており、さまざまな電子システムに適しています。
この一連の電気コネクタは、船舶、航空、航空宇宙、武器、船舶、フィールドコミュニケーションなどの軍事分野で広く使用されています。また、原子力エネルギー、鉄道、国家電力網、地球物理学などの高級産業分野も広く使用されています。これらの分野では、CXCHシリーズの回覧コネクタは、優れた性能と安定した品質のために顧客から幅広い賞賛と信頼を獲得しています。
