カスタムメイド JYシリーズ-円形電気コネクタ

家 / 製品 / 円形電気コネクタ / JYシリーズ
おすすめ商品
弊社オフィスにお電話ください

+86 176 0151 5794

E-MAIL

    Information to be updated

JYシリーズ-円形電気コネクタ メーカー

この一連のコネクタは、バヨネットタイプのクイック接続および切断コネクタであり、接点ははんだ付けまたはプレート接続されています。それは、小さなサイズ、高い接触密度、優れた環境抵抗、高い信頼性の利点を持っています。航空、航空宇宙、ナビゲーション、機関車などの電気機器および電子機器の電気接続に適しています。

主な技術指標

作業温度：-55℃〜125℃

相対湿度：90％～95％、（40±2）℃

作業空気圧：4.39kpa ～101.33kPa

塩霧：5％Nac1霧の96Hシーリング：

ソケット：圧力差1.01×10³PA、1分間のバブルリークはありません

ヘッドシートプラグイン：1mの水深、2時間の水の浸透なし

振動：10〜2000Hz、196 m/s²、瞬間的中断≤1μs

衝撃：980m/s²、瞬間的中断≤1μs

機械的生活：500回

断熱性：

通常の状況下で

（MΩ）

高温（MΩ）

湿った（mΩ）

5000

500

100

動作電流および接触抵抗

連絡先コード

コンタクトフィッティング直径（mm）

コンタクト抵抗（MΩ）

動作電流（a）

22

φ0.76

12.50

3.0

22

φ0.80

12.50

3.0

20

φ1.02

5.00

7.5

16

φ1.59

3.00

13.0

φ1.50

3.00

13.0

φ2.00

2.00

20.0

12

φ2.39

2.00

25.0

10

φ3.18

1.00

40.0

動作電圧と耐電圧：

高い

作業電圧（V）

テスト電圧（V）

使用レベルⅰ

使用レベルⅱ

使用レベルⅲ

使用レベルⅰ

使用レベルⅱ

使用レベルⅲ

海面

600

1000

400

1500

2300

1300

21336M

300

450

200

375

500

250

注：1。JY-0809とJY-1222の作業電圧は400V（AC）で、テスト電圧は1000V（AC）です。

2。JY-0805の作業電圧は400V（AC）であり、実験電圧は1300V（AC）です。

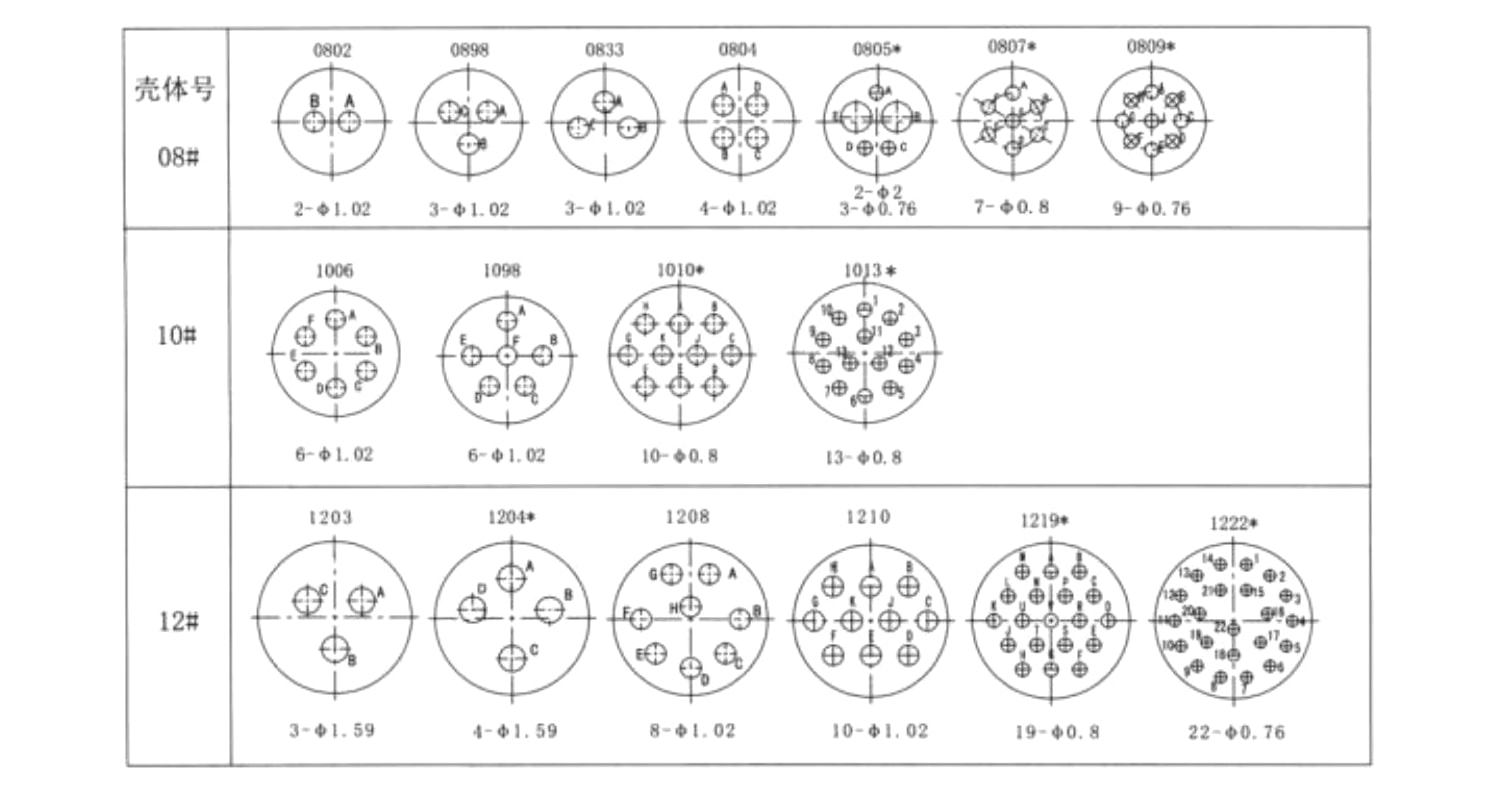

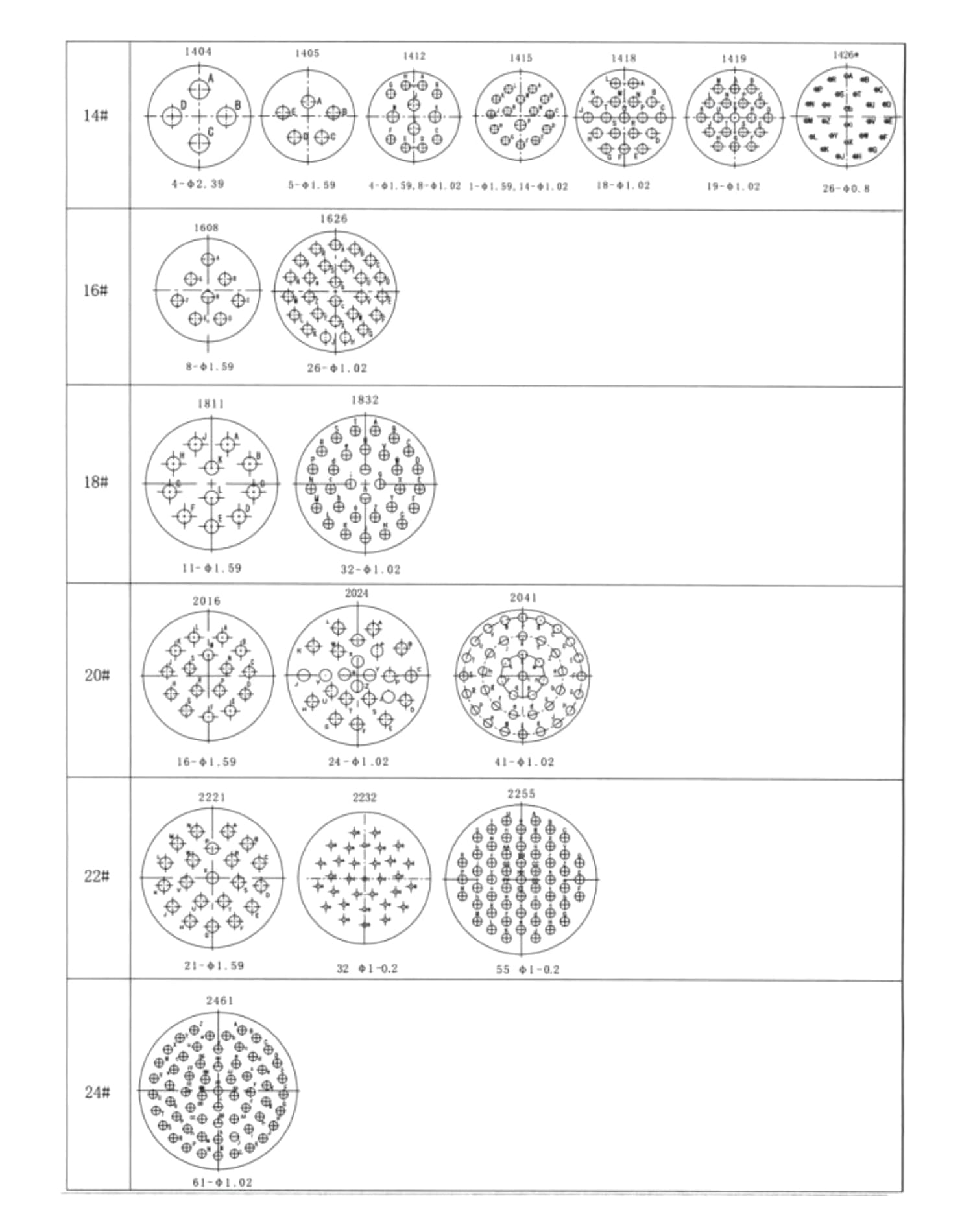

*穴を備えた絶縁体の穴（ピン絶縁体の穴の交配面から見られます）の配置は、膨張穴用であり、GJB161033に準拠していません。



私たちについて

電力効率電気コネクタ.

Taizhou Henglian Electric Co., Ltd. 2011年4月に設立され、「銀杏の故郷」として知られる河畔都市・泰興市に位置し、電気コネクタの研究開発、生産、販売を専門とするハイテク企業です。

私たちは 中国 Custom JYシリーズ-円形電気コネクタ メーカー そして OEM/ODM JYシリーズ-円形電気コネクタ サプライヤー.

従業員数は150名以上、その中には様々な専門技術職の従業員が30名以上おり、固定資産は3000万元、各種機械加工設備や試験設備を有しています。

近年、当社は「張橋鎮トップ10企業」、「張橋鎮トップ10企業」に連続して評価され、「泰興市優秀貢献賞」などの称号を獲得しました。

現在、当社の主力製品には、軍事規格Y11、Y17、Y27、Y50、YGD、YLH、YM、YW、J599I、J599II、J599III、XCシリーズの円形電気コネクタ、J7、J14、J20J、J29A、J30J、J63Aシリーズの長方形電気コネクタ、国家規格Y2、Y4、YP、LYP、YDなどのシリーズの円形電気コネクタがあります。製品は、参謀本部、総装備部、海軍装備部、第二砲兵隊などの軍事産業、武器、航空宇宙、原子力、鉄道、国営電力網、石油物理探査をカバーしています。当社には技術センターと品質検査センターがあり、洗練された生産設備、最新の試験施設、検査・試験方法を備えています。製品は、3つの保証機能、高密度、高信頼性、電子互換性などの特徴を備えています。当社は、さまざまなユーザー向けにさまざまな特殊電気コネクタを開発・製造し、顧客のニーズを満たすことができます。

同社は参謀本部通信部と情報産業部向けの軍事電子部品、海洋設備、航空宇宙の認定サプライヤーであり、GJB9001C-2017兵器装備品質管理システム認証と兵器装備生産および科学研究部門の2級機密保持認証に合格しています。

当社は常に「誠実を旨とし、団結して努力し、真実を探求し革新し、卓越性を追求する」という企業精神を堅持し、「ブランドが価値を創造する」という理念を堅持し、顧客に心をこめてサービスを提供することで、Henglianを急速に業界のリーダーへと押し上げました。

Taizhou Henglian Electric Co., Ltd. 国内外からのお客様のご来店と商談を心よりお待ちしております！

お問い合わせ
  • 工場
    工場
  • 生産ライン
    生産ライン
  • 組み立てる
    組み立てる
  • ワイヤーハーネスワークショップ
    ワイヤーハーネスワークショップ
  • 製品デザイン
    製品デザイン
  • 検査機器
    検査機器
  • 検査機器
    検査機器
  • 組み立てる
    組み立てる
  • 工場エリア
    工場エリア
  • 名誉の壁
    名誉の壁
  • 製品ディスプレイキャビネット
    製品ディスプレイキャビネット
  • トレーニング
    トレーニング
  • トレーニング
    トレーニング
  • 未払いの貢献賞
    未払いの貢献賞
  • 10周年記念Sanya旅行
    10周年記念Sanya旅行
  • 展示
    展示
  • 展示
    展示
  • 展示
    展示
栄誉の証書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
洞察力
業界知識

の電気めっき（金めっき、銀メッキ、ニッケルメッキなど）の目的は何ですか？ JYシリーズ円形電気コネクタ ？コネクタの美学と保護パフォーマンスを改善するために表面処理を行う方法は？
1。電気めっき治療の目的
電気めっき金属部品の主な目的は、コネクタの電気伝導率を改善することです。金めっき、銀めっき、その他の貴金属層は優れた電気伝導率を備えており、接触抵抗を大幅に低下させ、電流透過効率を改善するため、高周波および高出力条件下でコネクタの安定した動作を保証します。特に、航空宇宙や原子力エネルギーなどのハイエンド分野では、コネクタの導電性性能が非常に厳しいものであり、電気めっき治療が特に重要です。
多くの場合、コネクタは、高温、高湿度、塩スプレーなど、使用中に複雑で変更可能な環境に直面します。これらの過酷な環境は、金属部品を腐食して錆びやすくなります。電気めっき処理により、金属表面に密な保護膜を形成して、外部腐食性媒体を効果的に分離し、コネクタのサービス寿命を延長することができます。たとえば、ニッケルメッキ層は良好な腐食抵抗を持ち、コネクタの気象抵抗を大幅に改善できます。
コネクタのプラグとプラグを抜くプロセス中に、金属部品の間に摩擦と摩耗が発生します。電気めっき処理は、硬質クロムメッキなどの金属表面に高い硬度コーティングの層を形成し、それによりコネクタの耐摩耗性と硬度を改善し、プラグとプラグを抜くプロセス中に摩耗を減らし、コネクタのサービス寿命を延長することができます。
上記の機能目的に加えて、メッキはコネクタの美学を改善することもできます。金メッキ、ローズゴールドメッキなどのさまざまな色と光沢のプラットを選択することにより、コネクタには、特定の機会の美的ニーズを満たすために、より洗練されたハイエンドの外観を与えることができます。
2。表面処理プロセス
電気めっきの前に、金属部品を前処理する必要があります。このステップには、金属表面を徹底的にきれいにし、油、酸化物、その他の不純物を除去し、電気めっき層の均一な接着のための良い基盤を築くことを目的とした、脱脂、錆の除去、漬物などが含まれます。 Henglianは、高度な自動洗浄装置を使用して、安定した信頼性の高い治療前の品質を確保しています。
電気めっきプロセスは、電気めっき溶液を含むメッキタンクに金属部分を配置し、電解を介して金属表面に必要なコーティング層を堆積させることです。 Henglianは、コーティングの厚さが均一で、密度が高く、環境に優しいことを確認するために、パルス電気めっき、シアン化する電気めっきなどの高度な電気めっき機器と技術を使用しています。同時に、同社はまた、電気めっき溶液の組成、温度、pH値、およびその他のパラメーターを厳密に制御して、電気めっき効果を最適化します。
電気めっきが完了した後、後処理が必要です。このステップには、洗浄、不快感、乾燥などが含まれ、電気めっきプロセス中に残留電解質、不純物などを除去することを目的とし、コーティングの安定性と耐食性が改善されます。 Henglianは、効率的で環境に優しい後処理プロセスを使用して、コネクタの表面品質が最高水準に達するようにします。
3.コネクタの美学と保護パフォーマンスの改善における電気栄養治療の役割
電気めっき処理により、コネクタの金属部品の表面は、金、銀、クロムなどのさまざまな色やラスターを示すことができ、それによりコネクタの美学が大幅に改善されます。この外観の改善は、製品に対するユーザーの美的ニーズを満たすだけでなく、製品の全体的な品質を向上させます。
電気めっき処理は、コネクタの金属部品の表面に密な保護膜を形成します。このフィルムは、外部の腐食性媒体を効果的に分離し、金属部品が酸化されて腐食しないようにすることができます。コーティングには、耐摩耗性、硬度、その他の物理的特性も良好であり、プラグとプラグを抜くプロセス中に摩耗や傷を減らし、コネクタのサービス寿命を延ばすことができます。電気めっき処理は、コネクタの導電率と電磁互換性を改善し、高周波および高出力条件下での安定した動作を確保することもできます。」3
