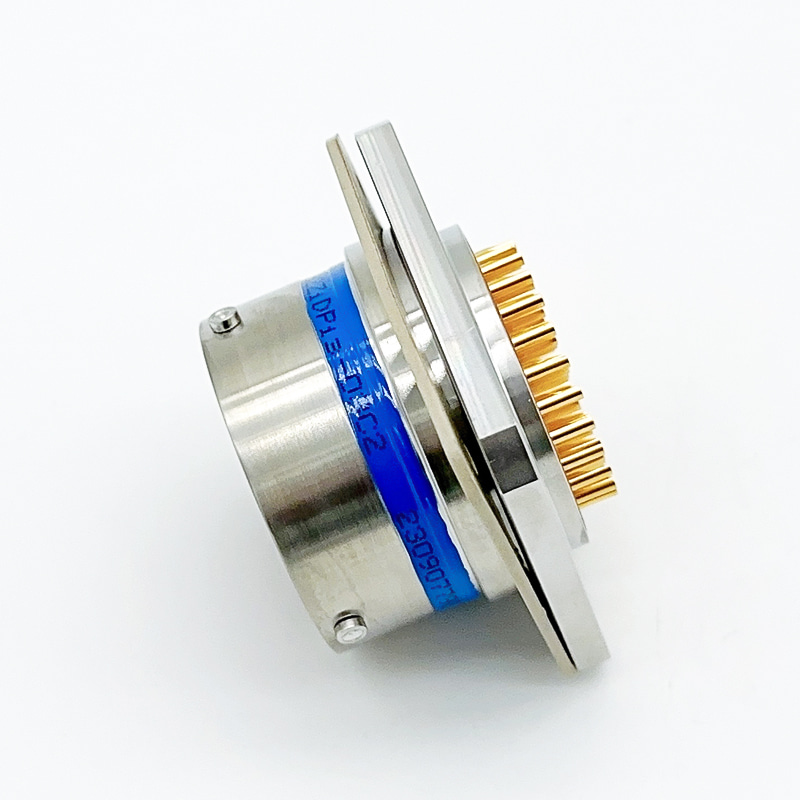

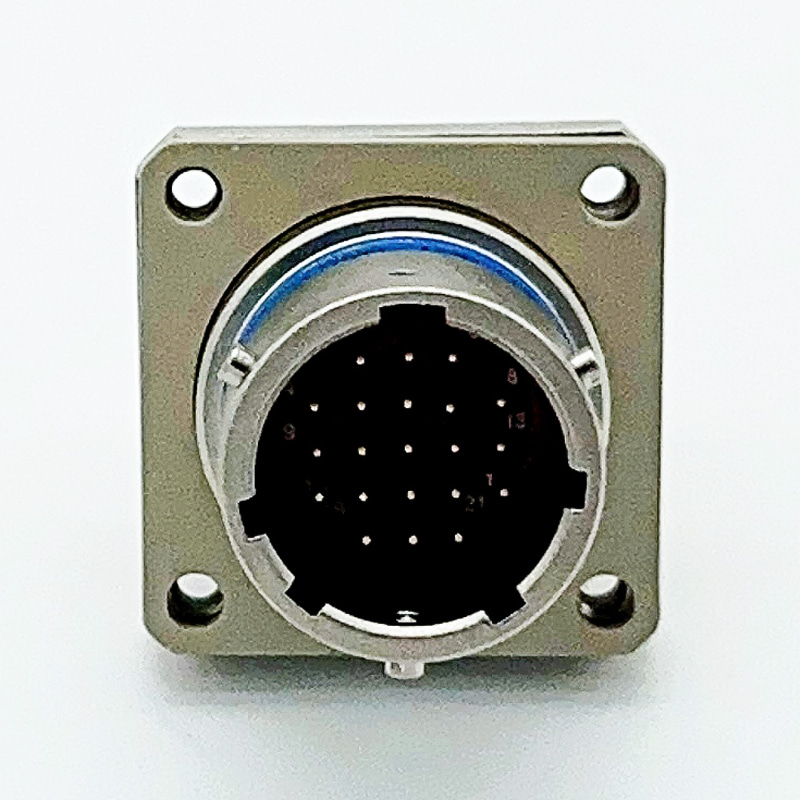

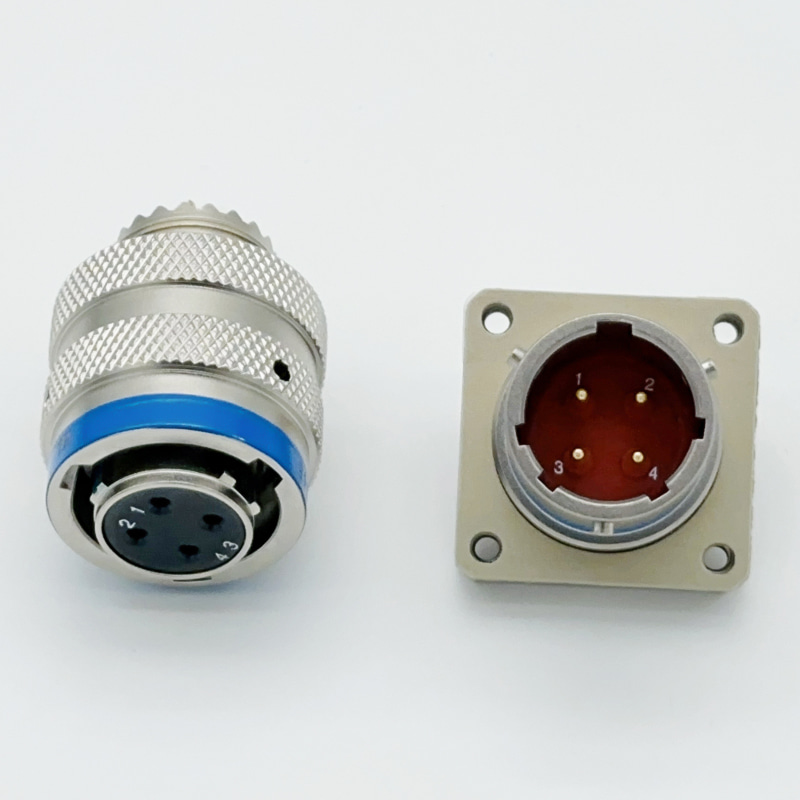

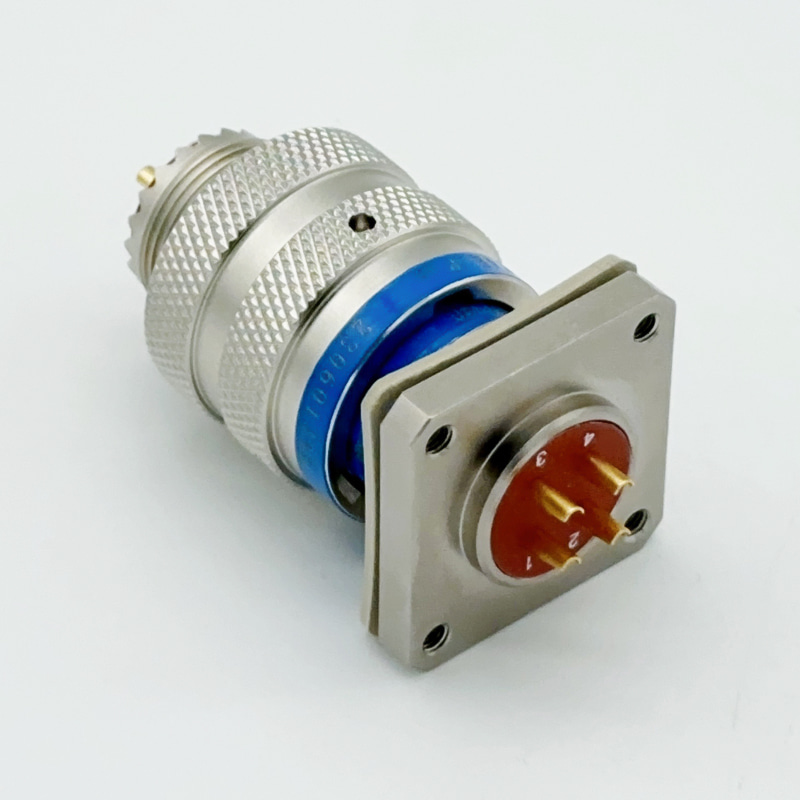

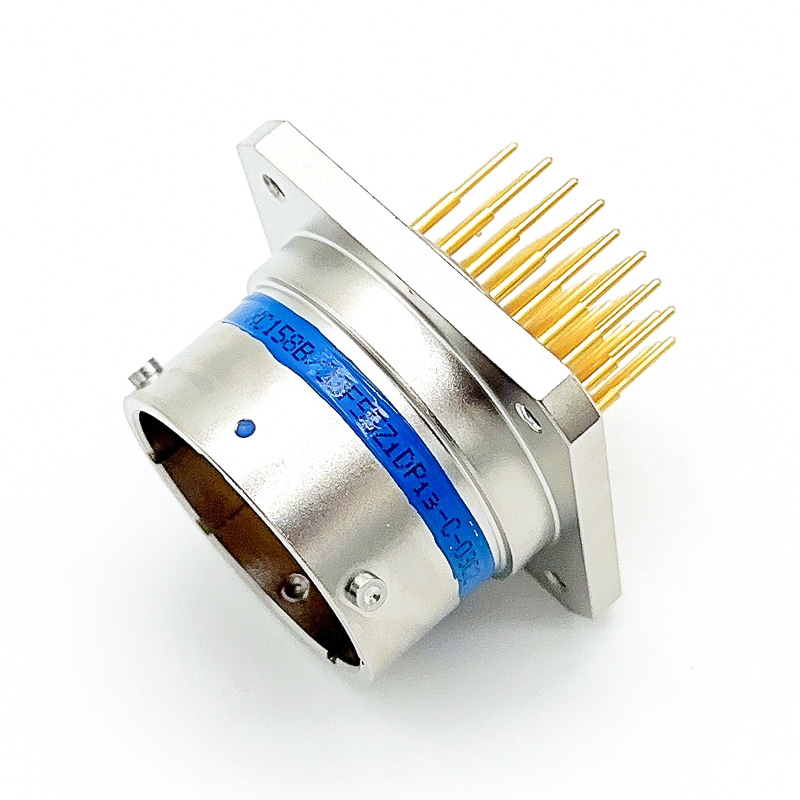

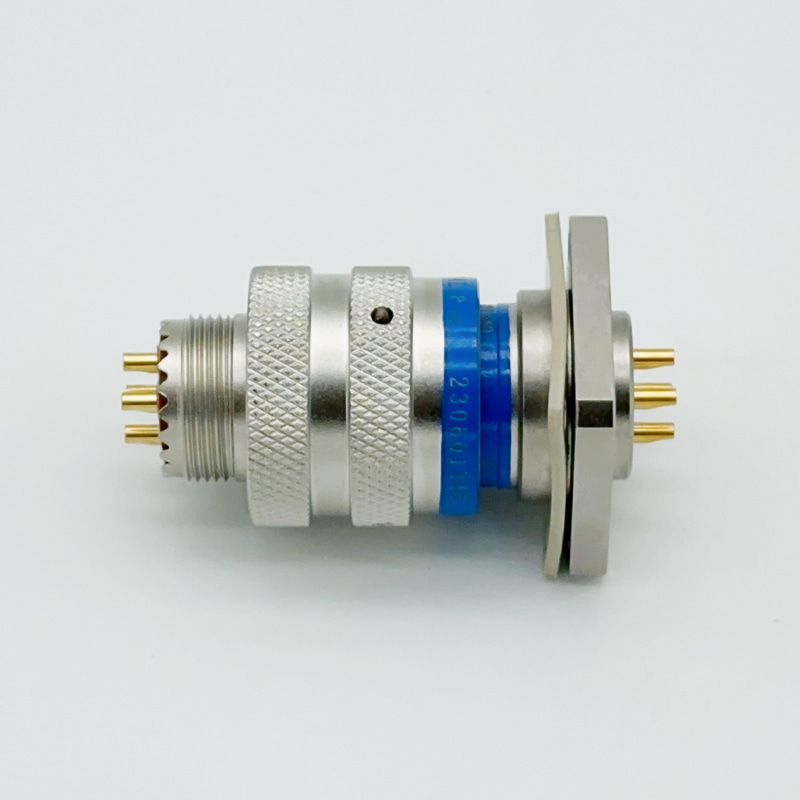

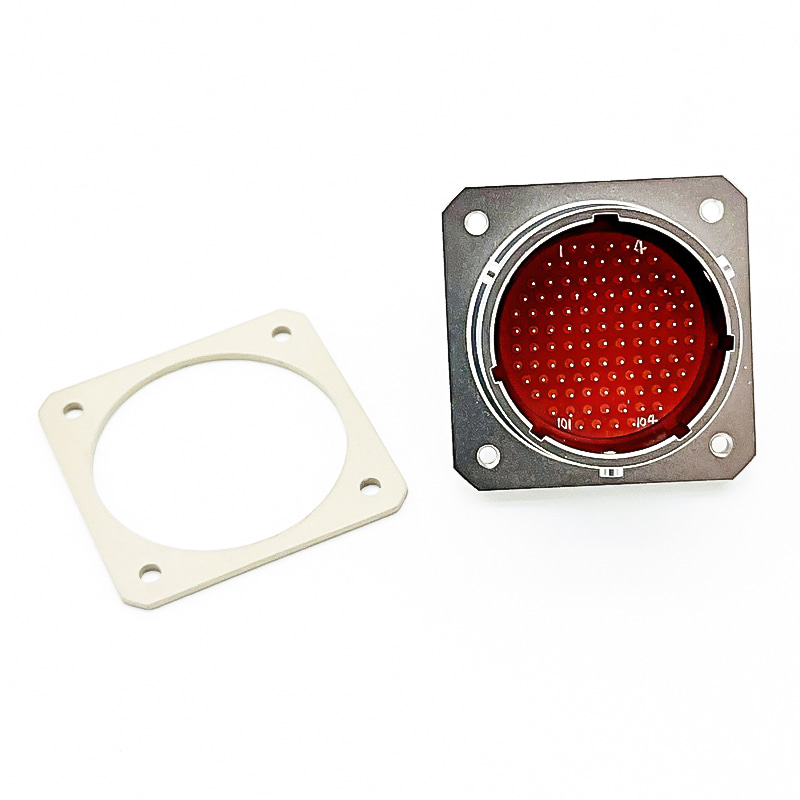

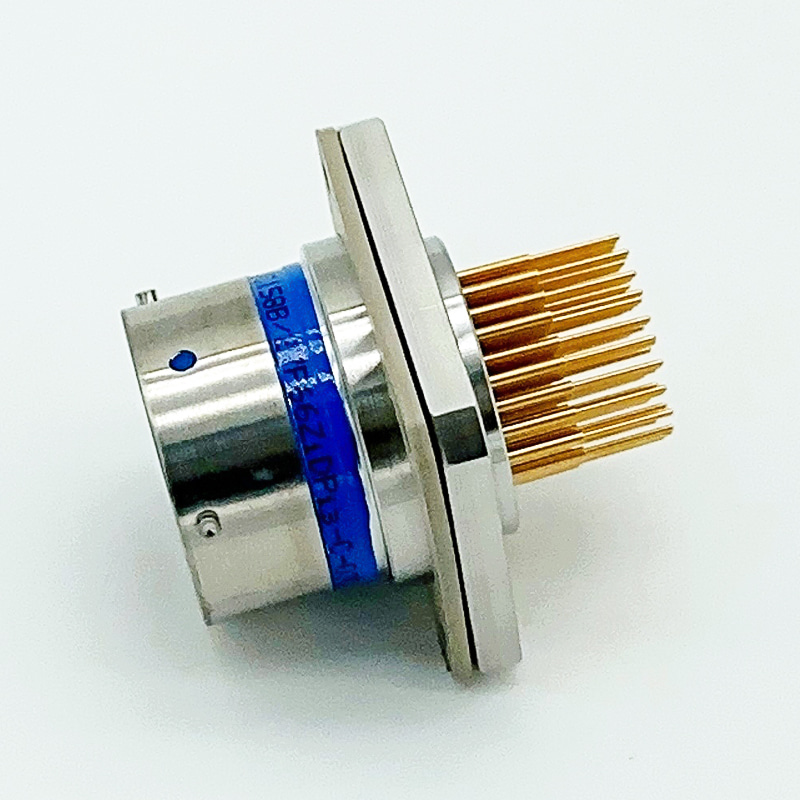

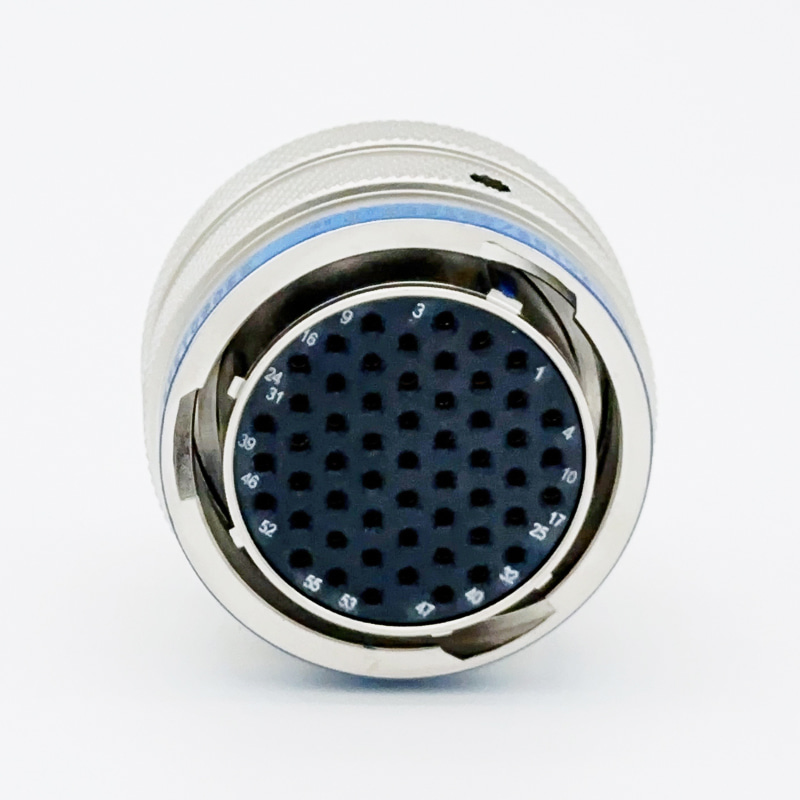

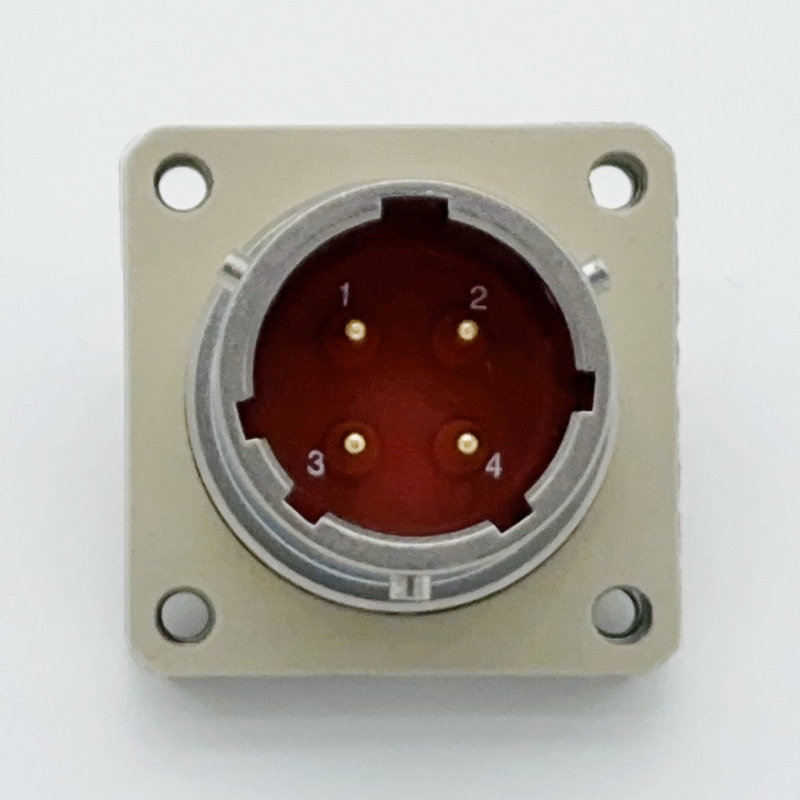

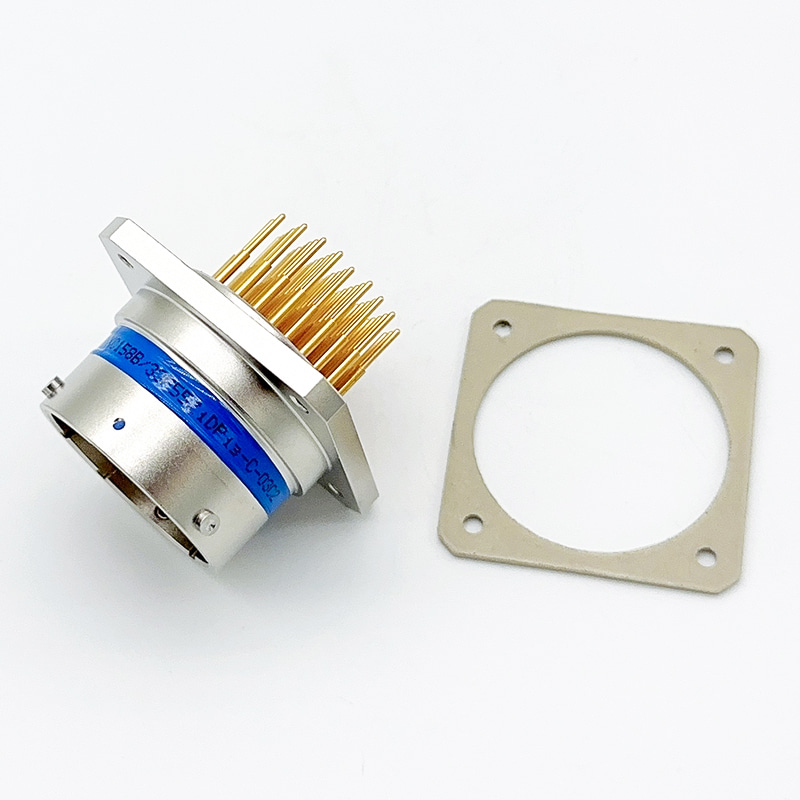

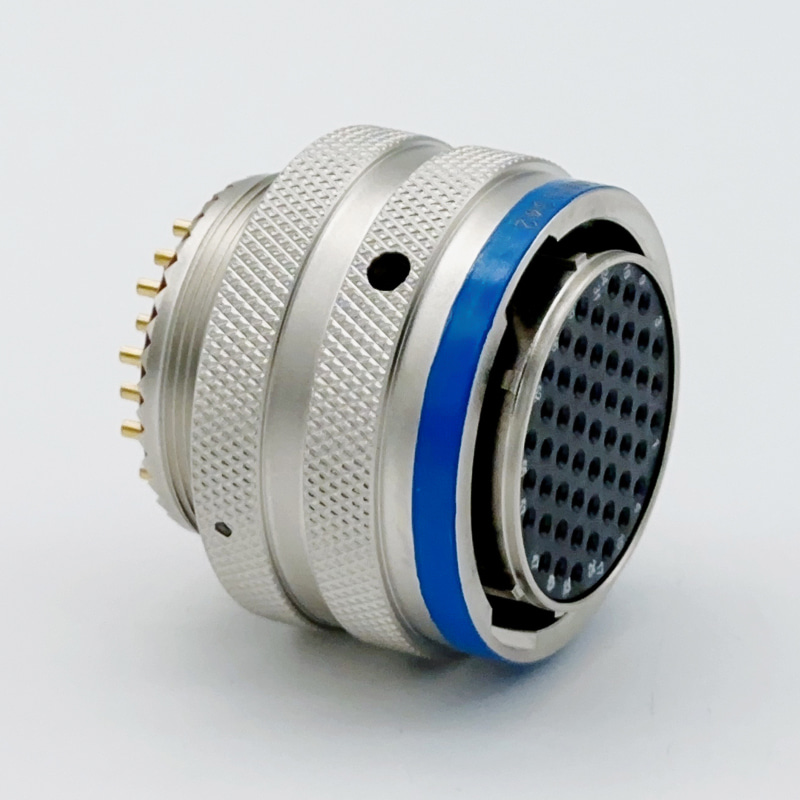

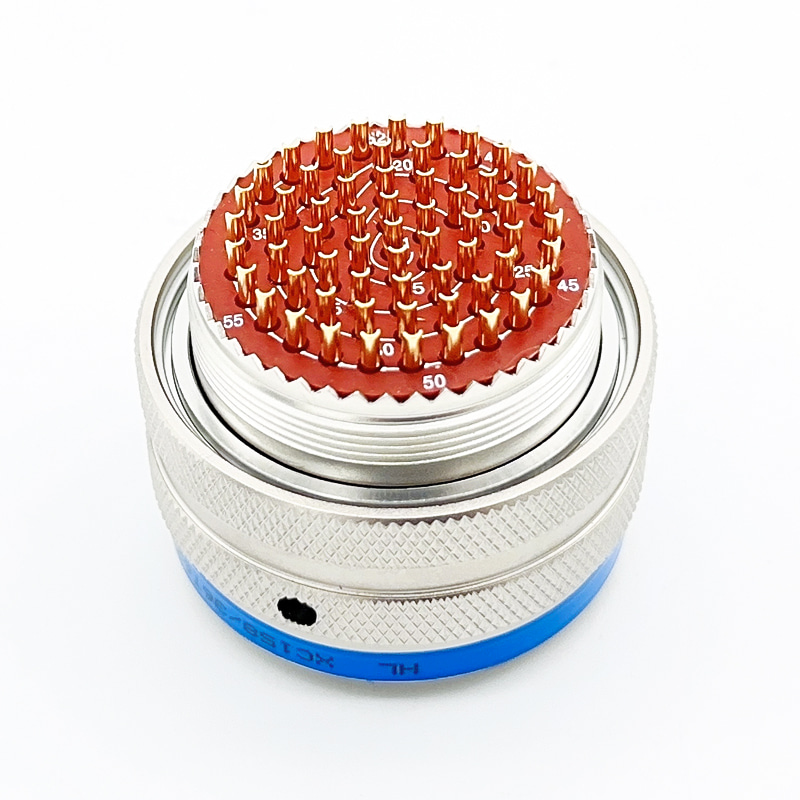

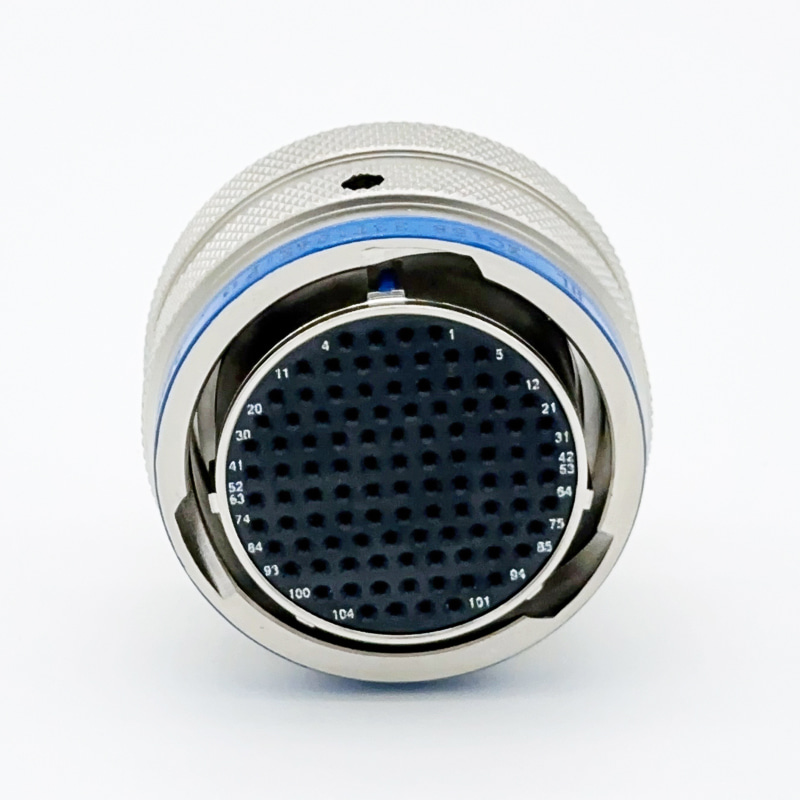

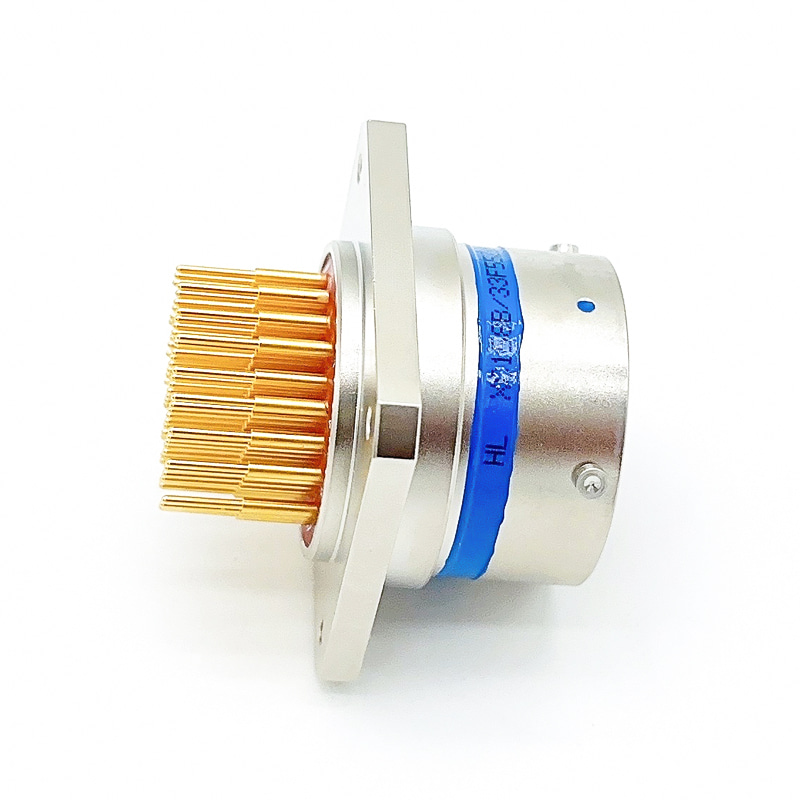

カスタムメイド XC158シリーズ-円形電気コネクタ

家 / 製品 / 円形電気コネクタ / XC158シリーズ
おすすめ商品
弊社オフィスにお電話ください

+86 176 0151 5794

E-MAIL

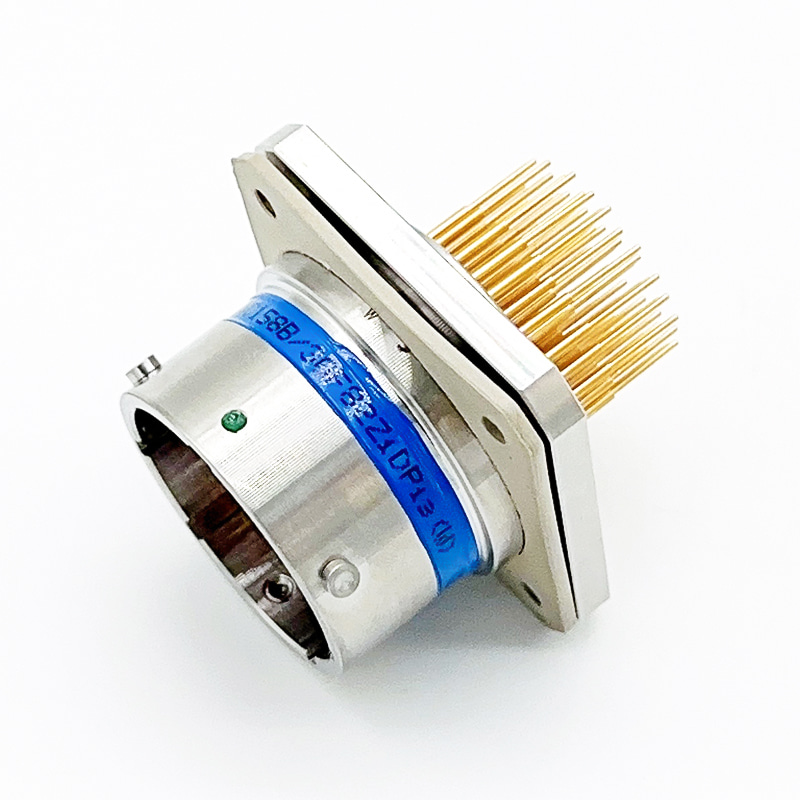

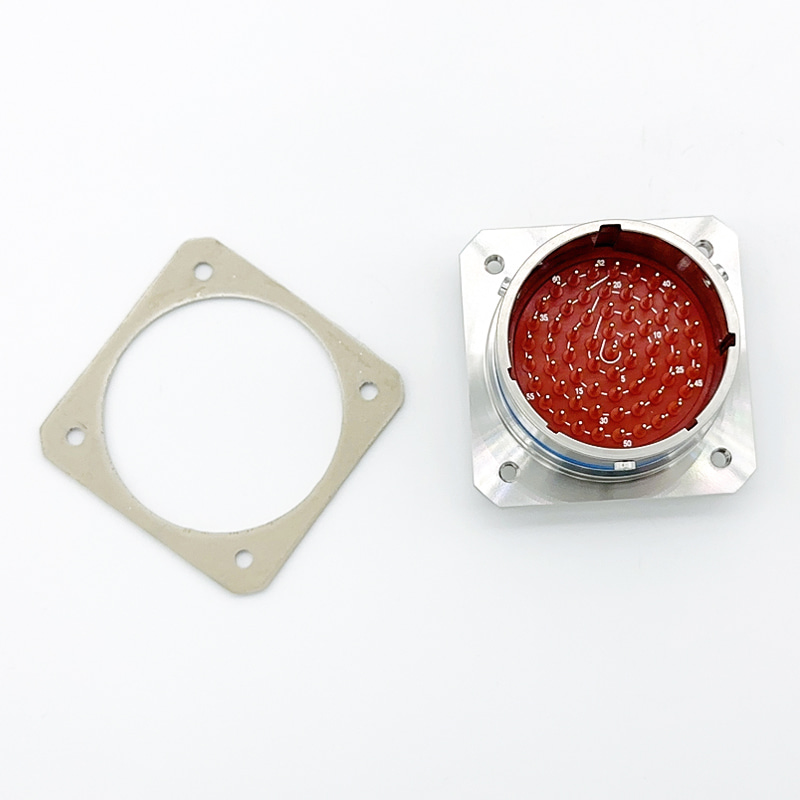

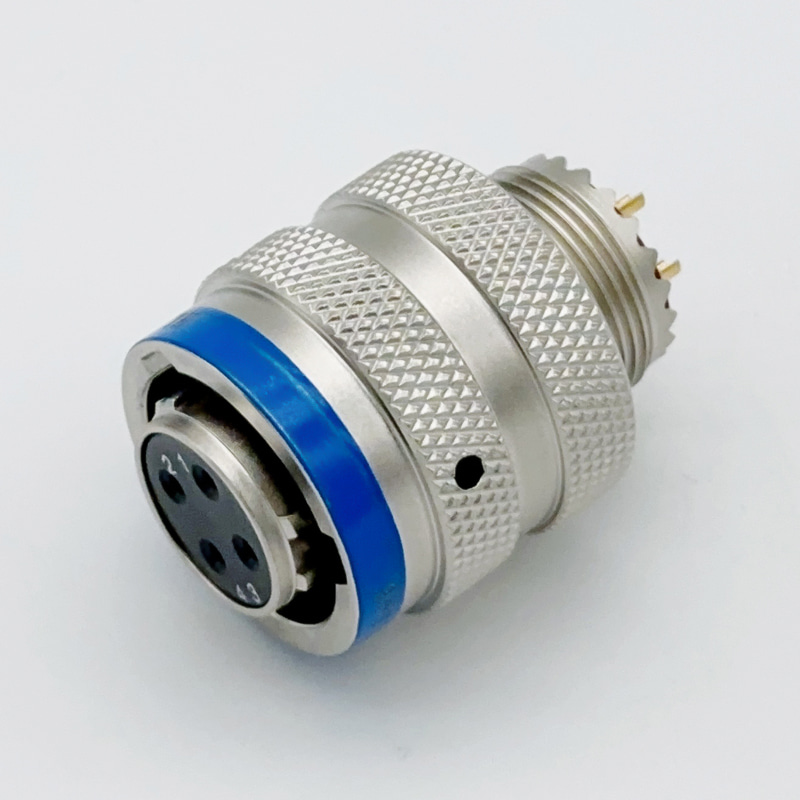

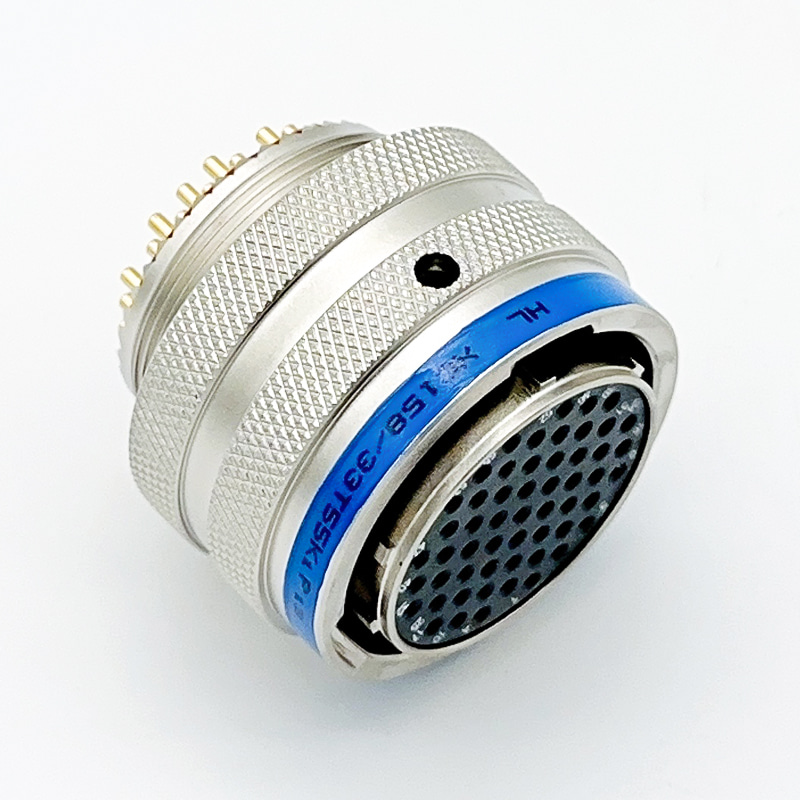

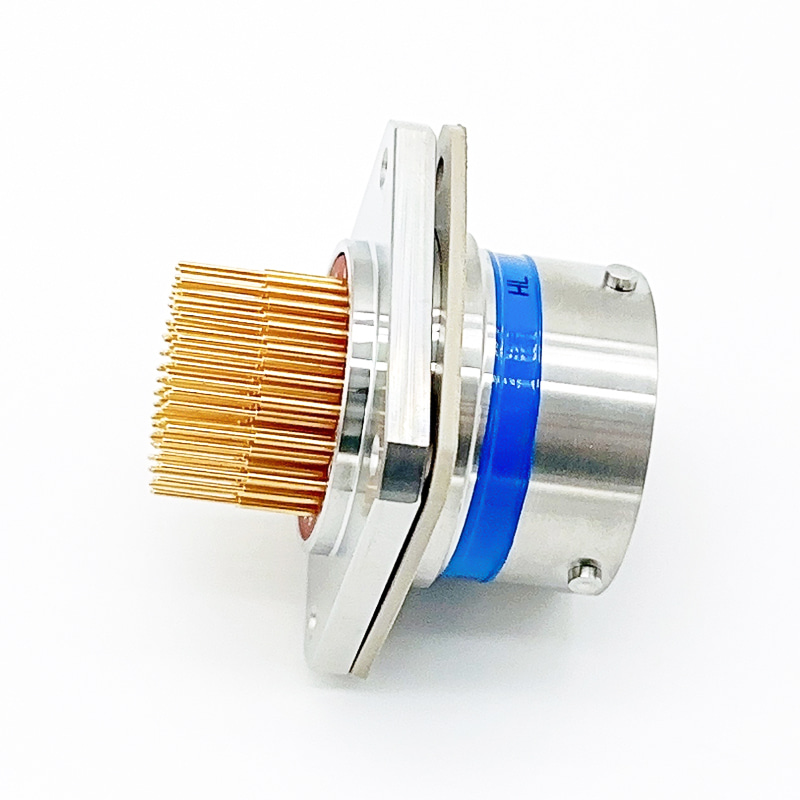

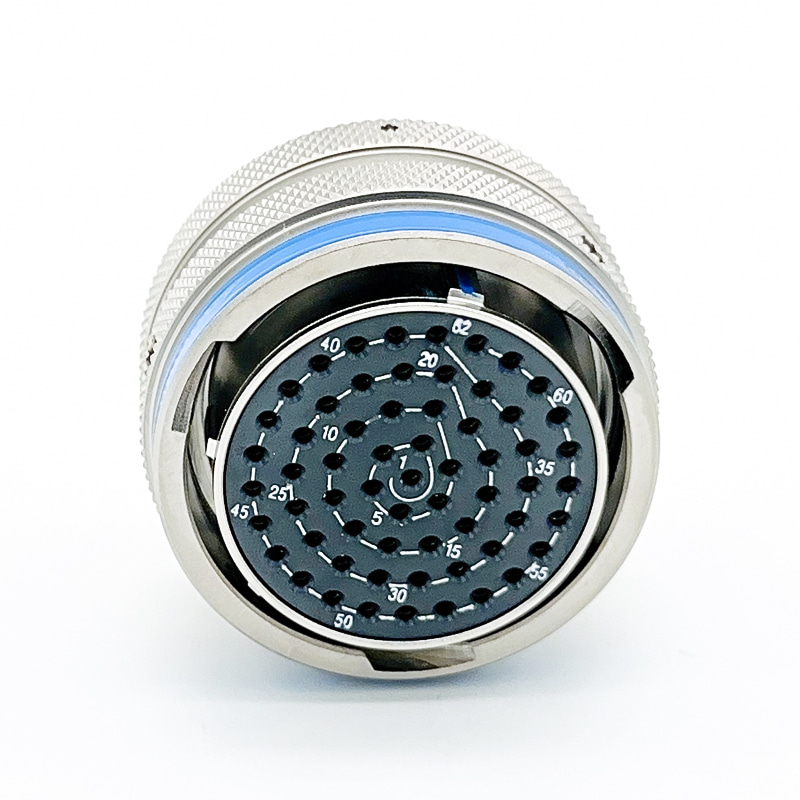

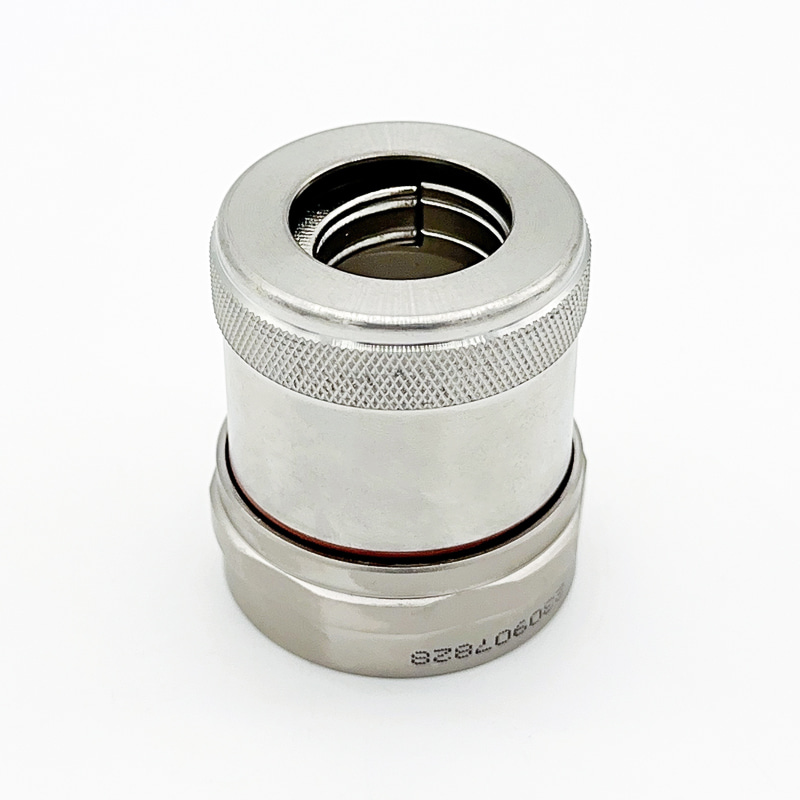

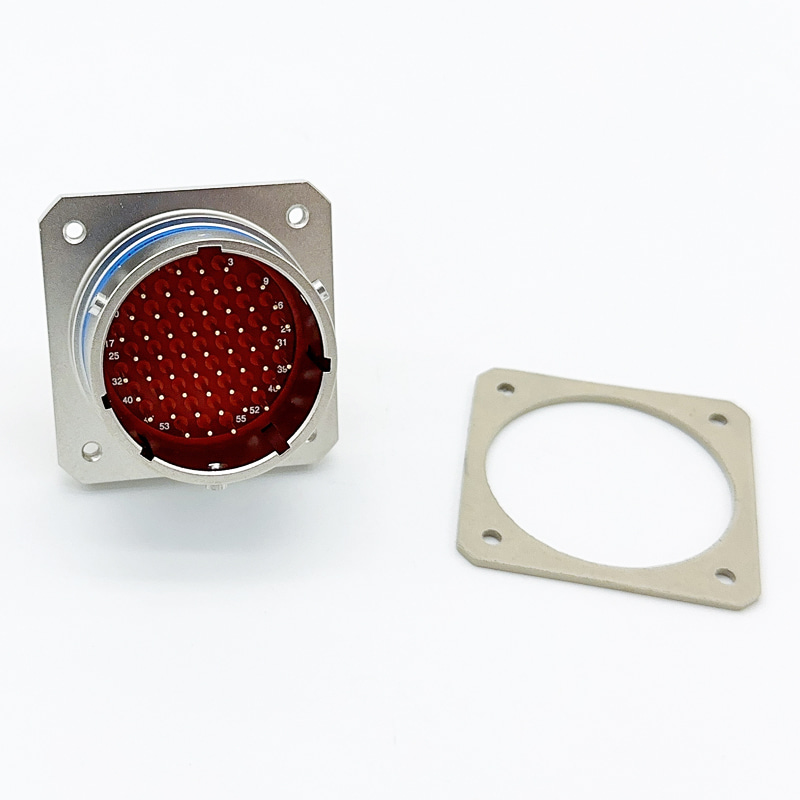

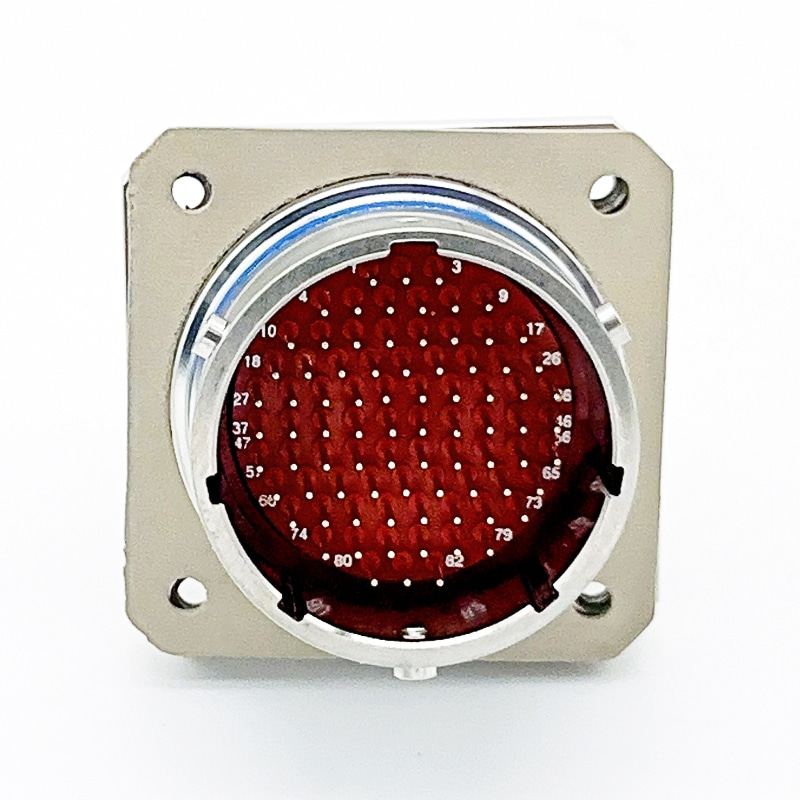

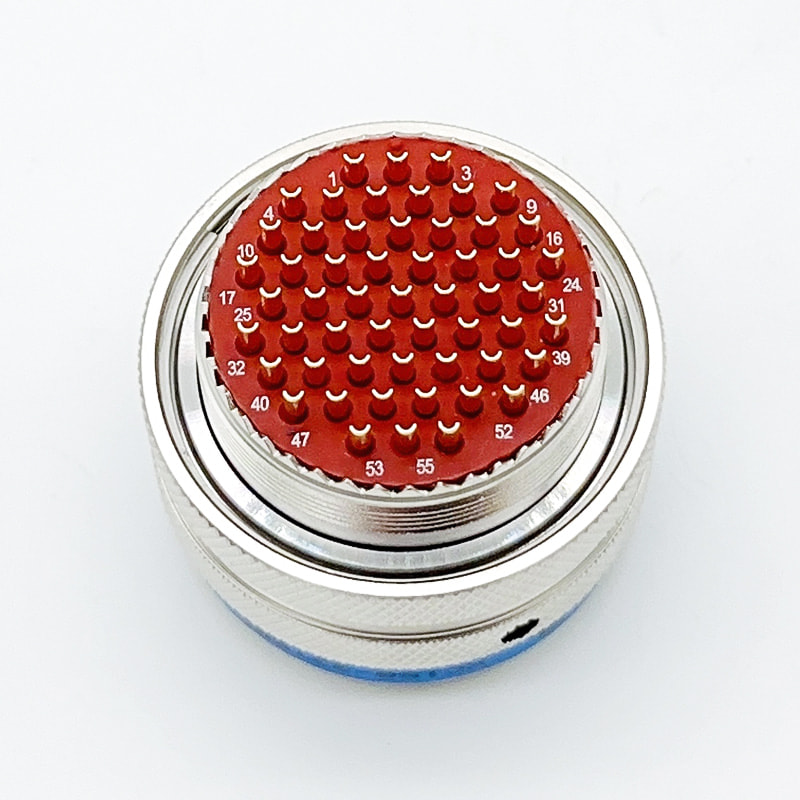

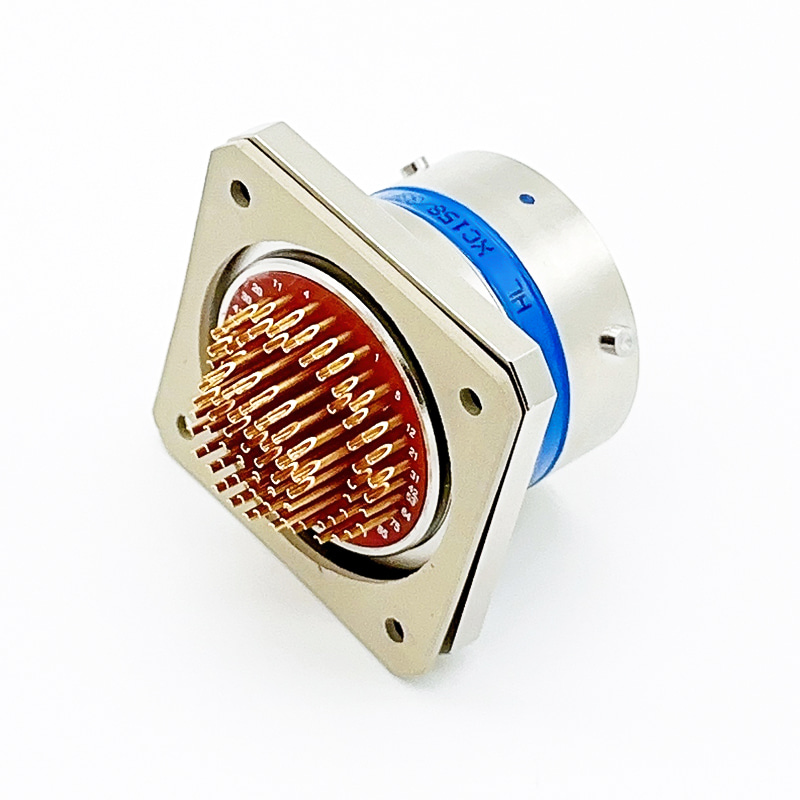

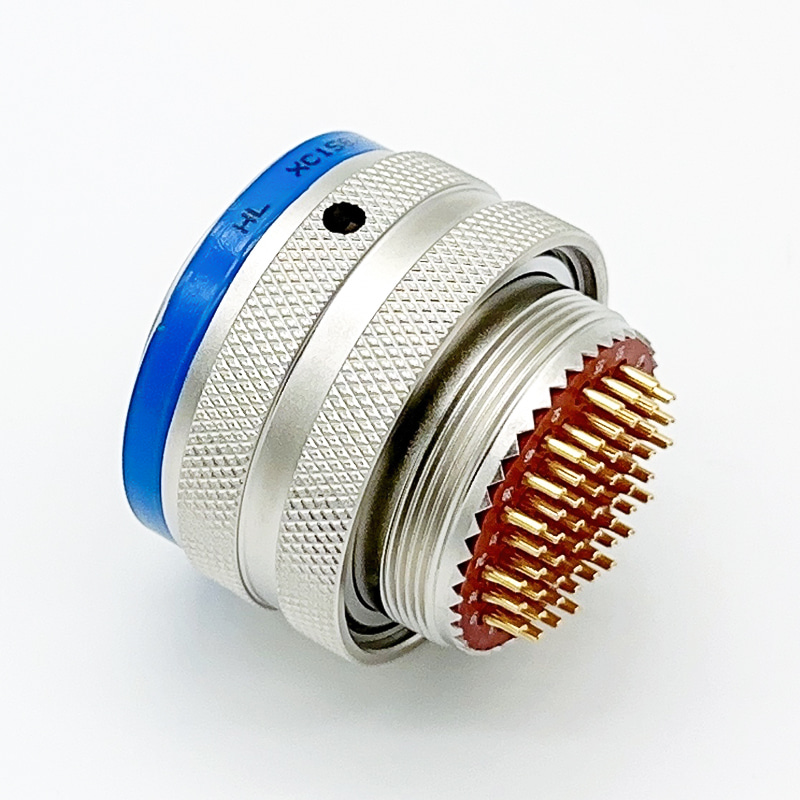

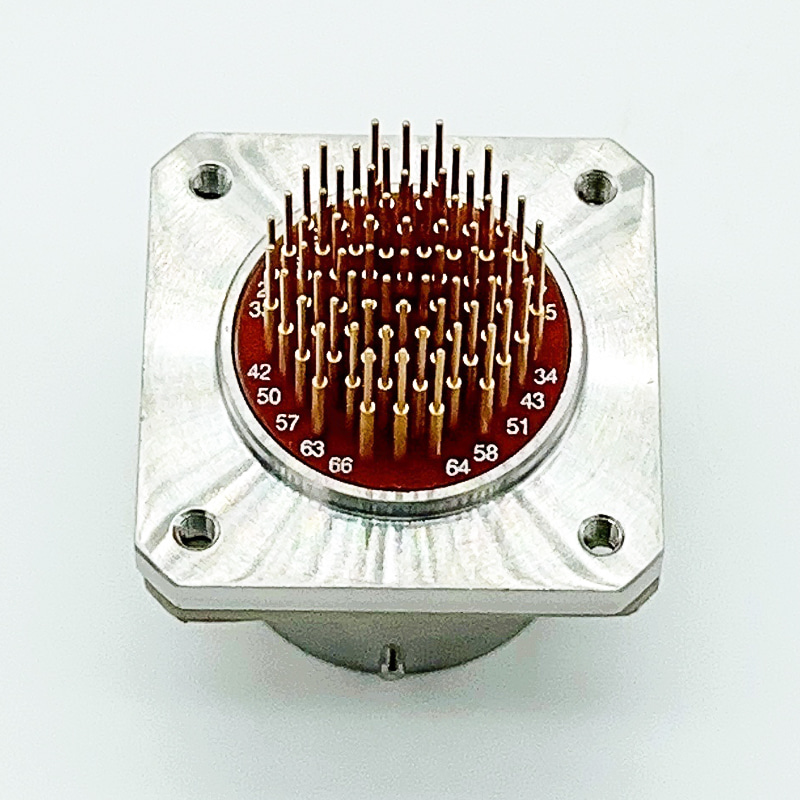

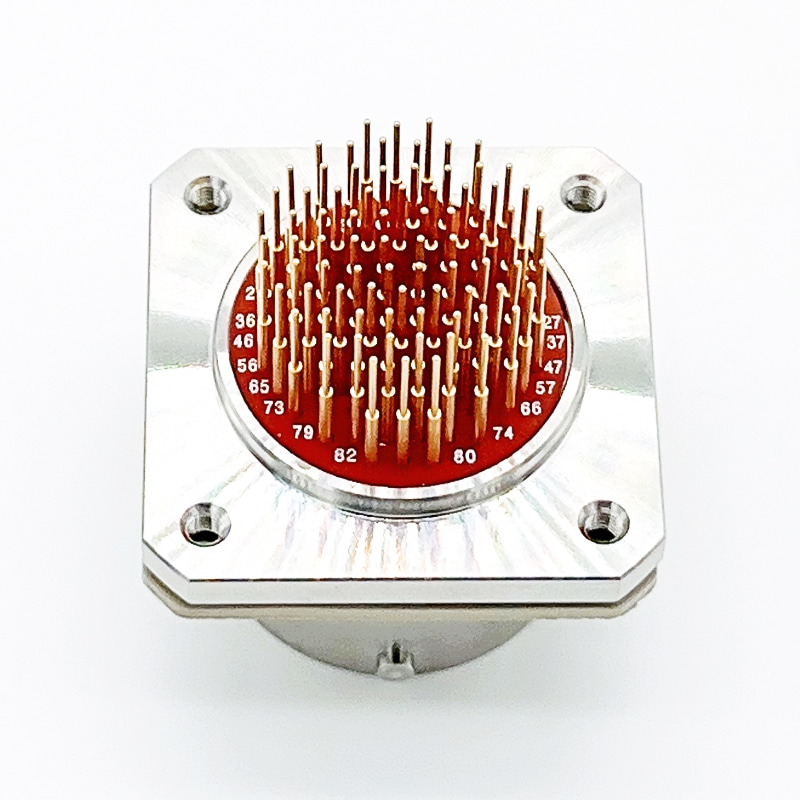

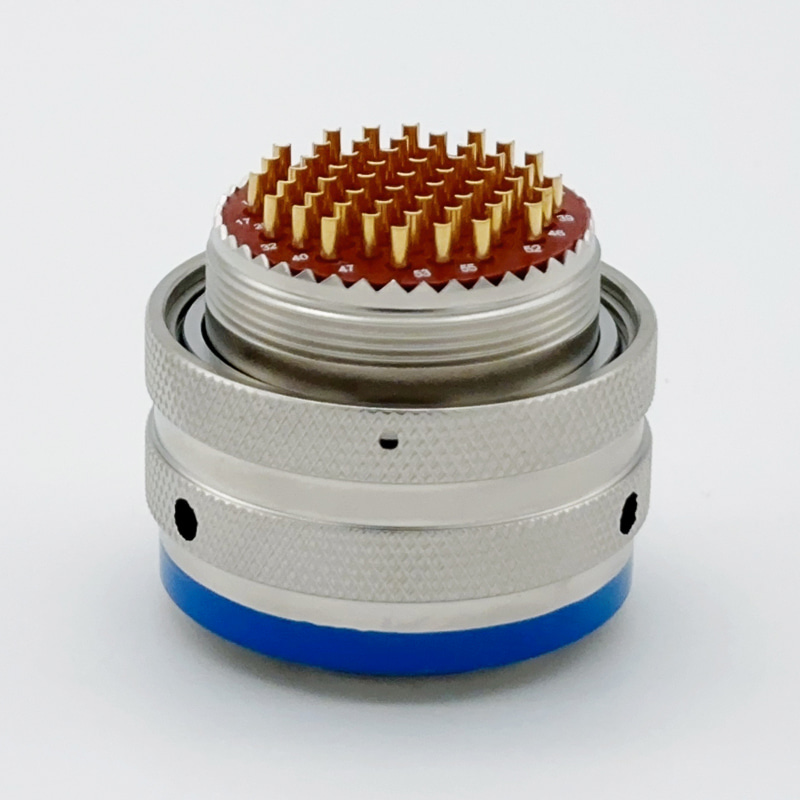

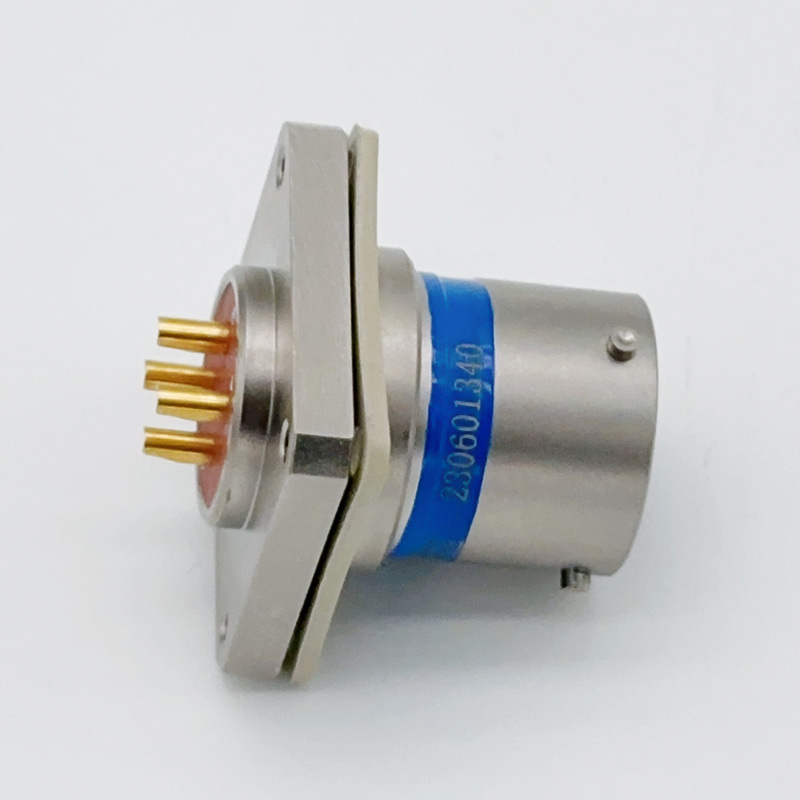

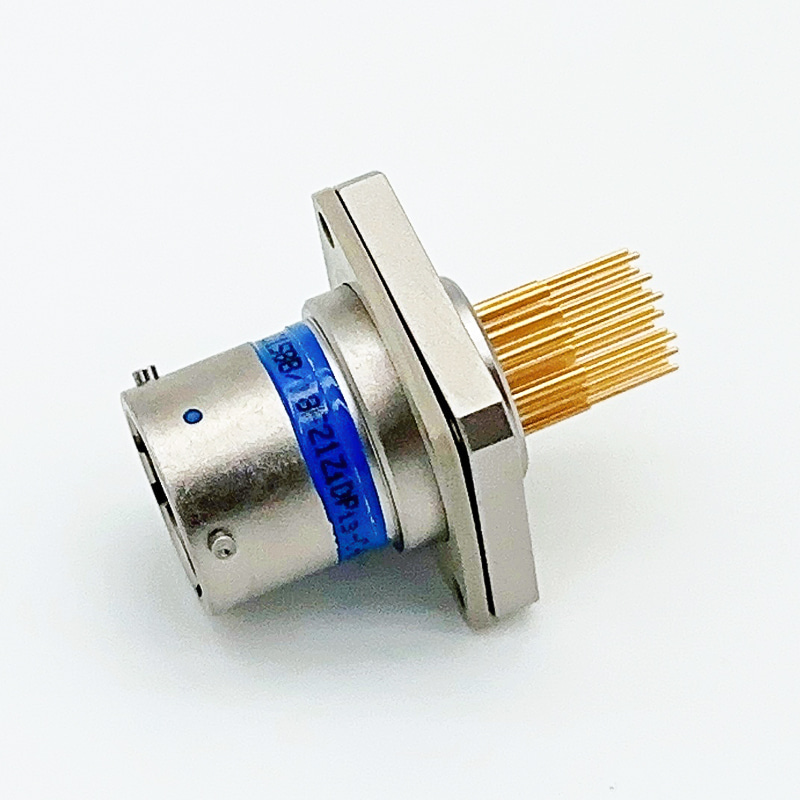

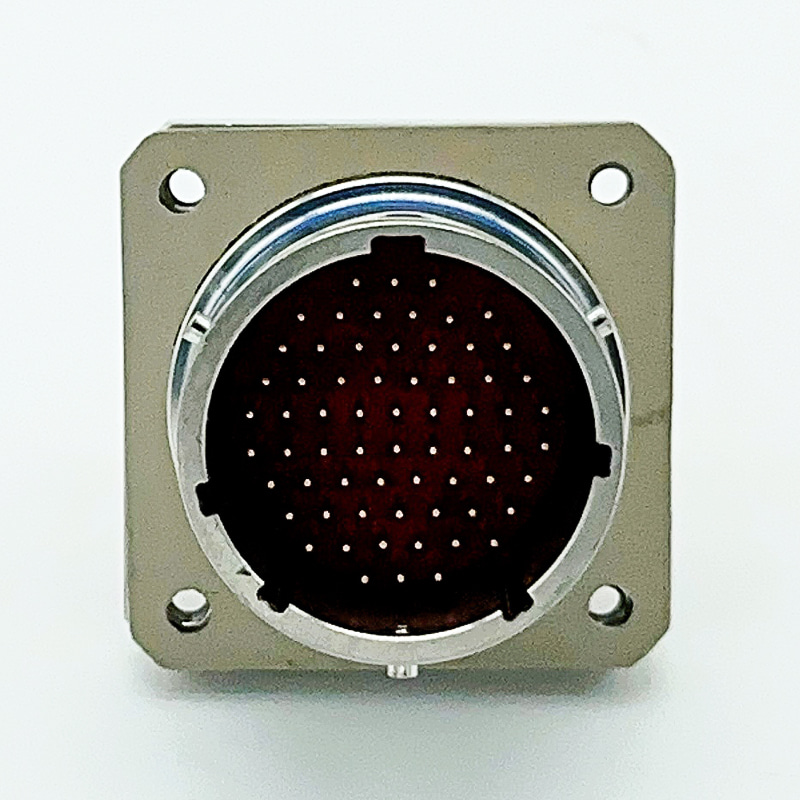

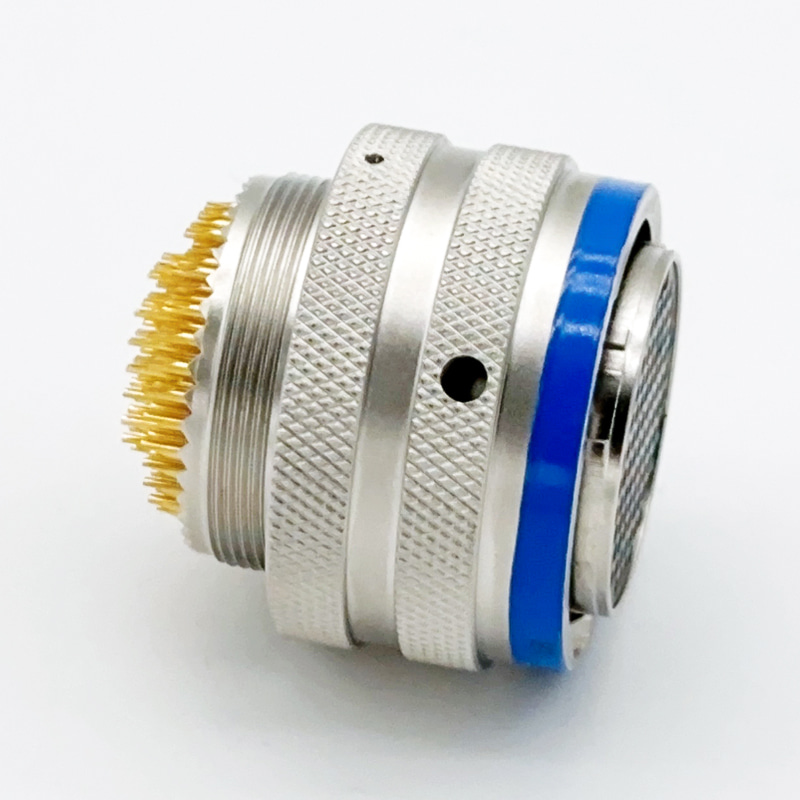

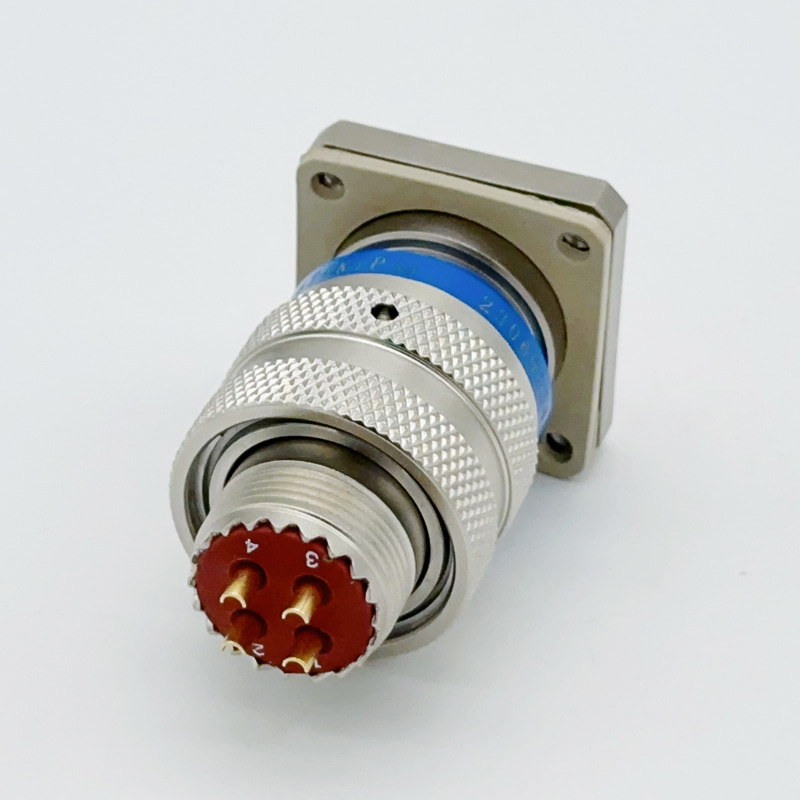

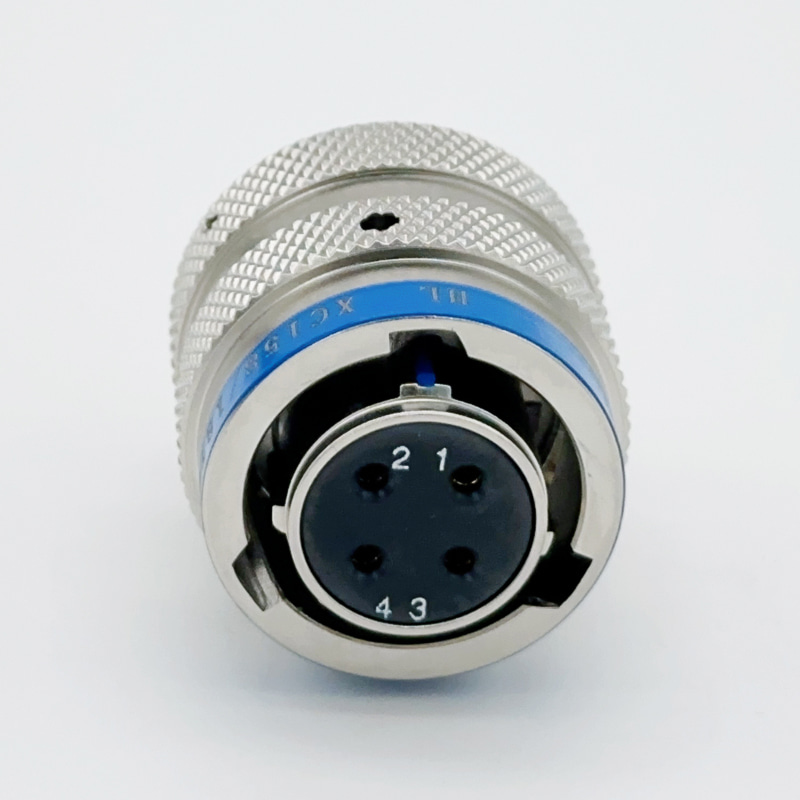

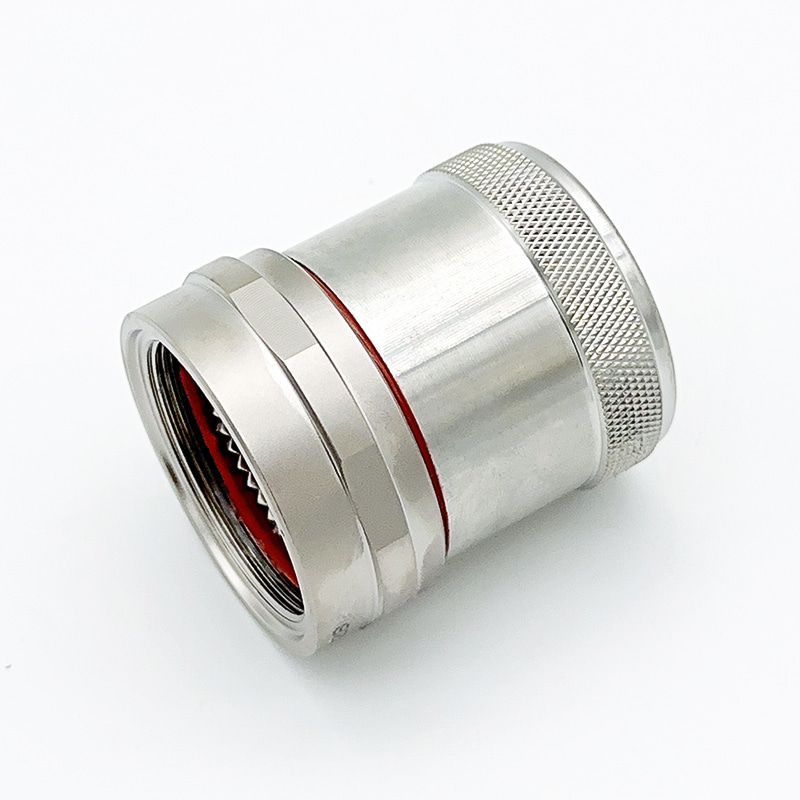

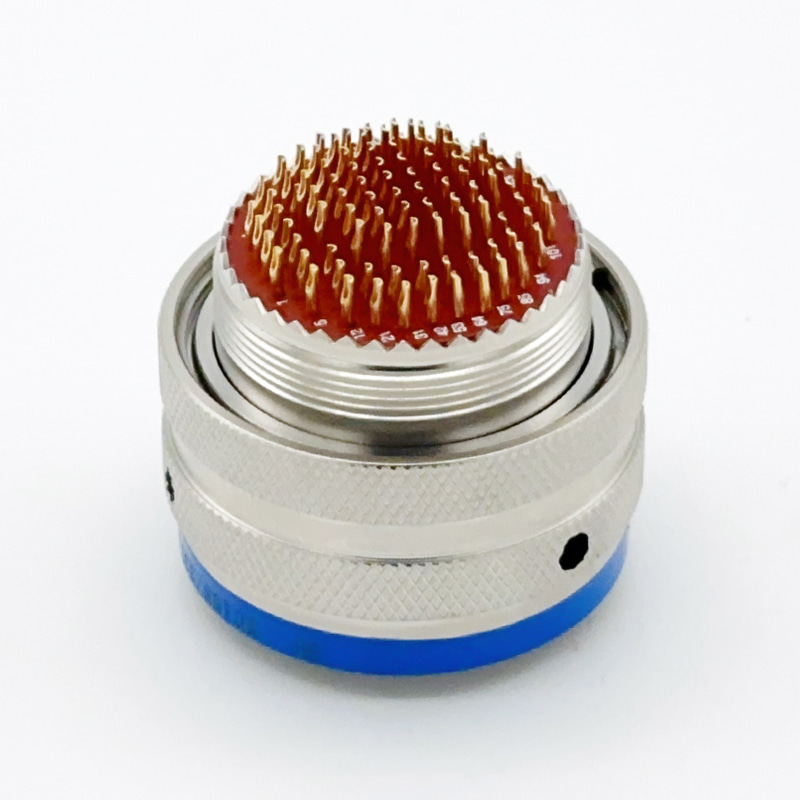

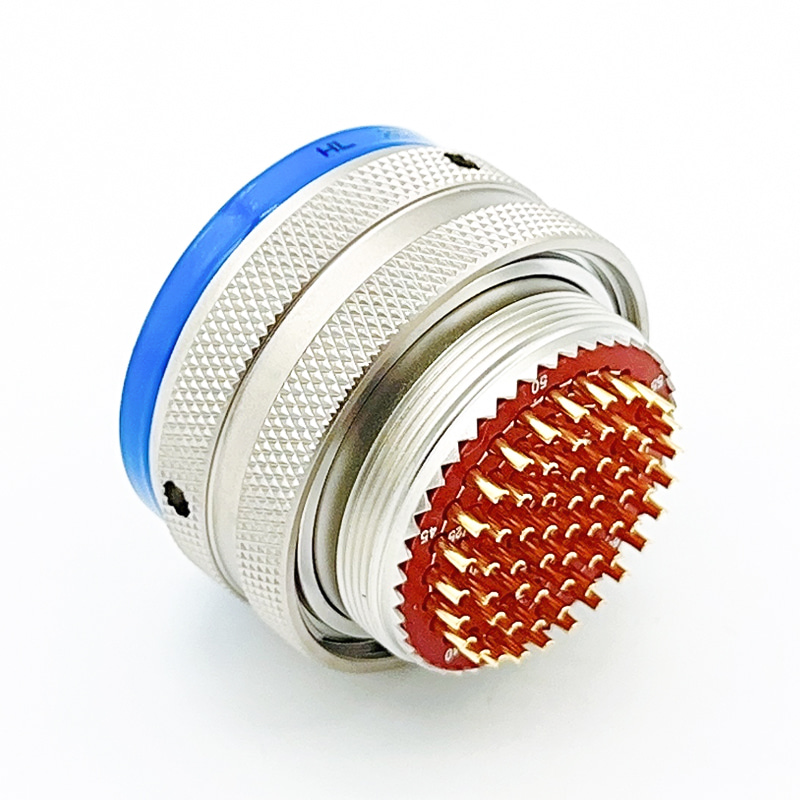

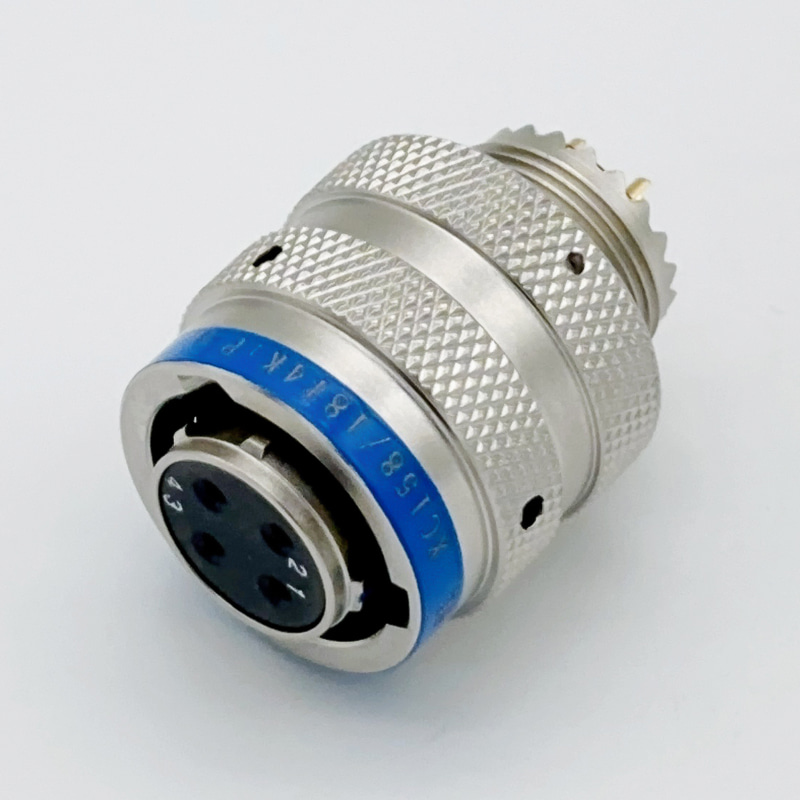

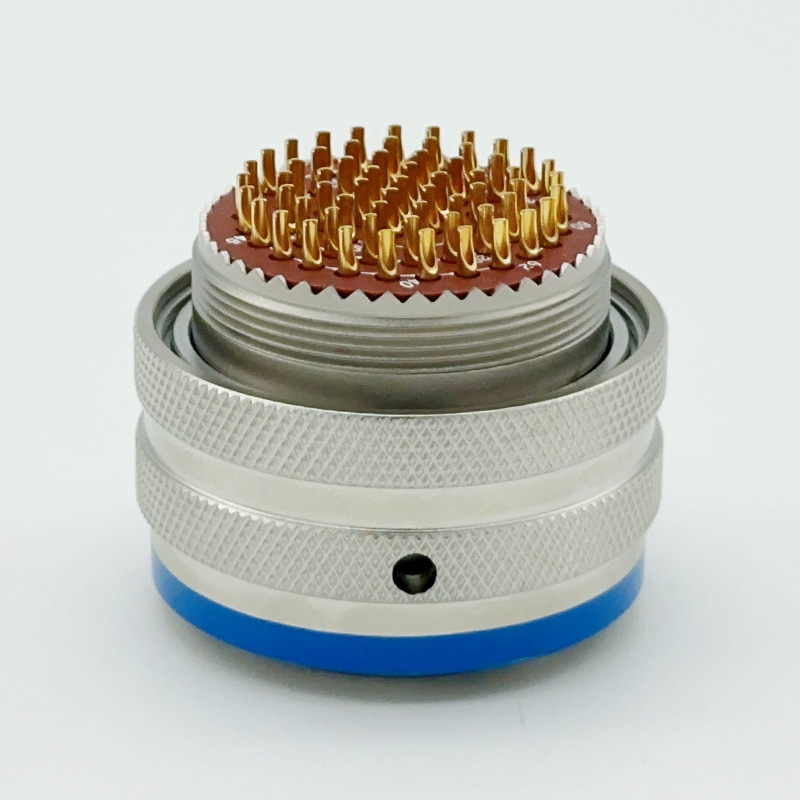

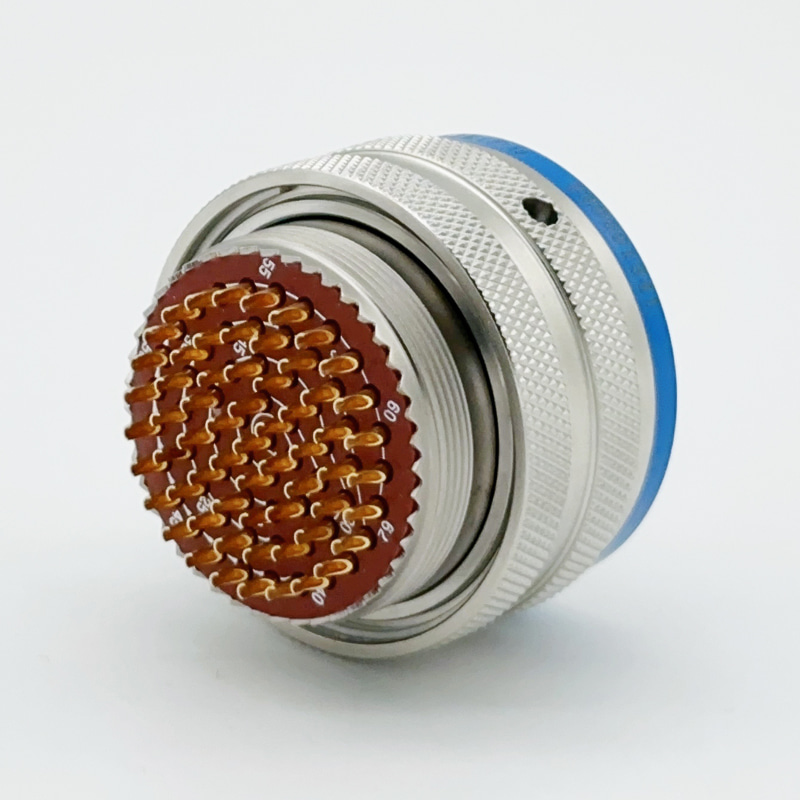

XC158シリーズ-円形電気コネクタ メーカー

●National Military Standard GJB2889に準拠しています

●Bayonetクイック接続

●双曲線ワイヤースプリングジャックを採用します

●圧着、溶接、印刷ボード溶接などの複数の終了方法

●さまざまなプラグおよびソケット構造とプラット

●5ボタンの位置には、盲目の挿入および誤った挿入予防機能があります

●航空、航空宇宙、船などのさまざまな軍事分野で広く使用されています

●企業基準を実装します

●主な技術パフォーマンスQ/321202HL003-2009

●機械的特性

1）通常のタイプと壁の密閉されたアダプターシート

シェル：高強度のアルミニウム合金

シェルメッキ：

シールドコーティング：亜鉛メッキ軍の緑の不動態化、化学ニッケルメッキ

非シールドコーティング：陽極酸化された黒

絶縁体：熱セット材料

シーリングボディとシーリングリング：シリコンゴム材料

コンタクト：銅合金銀または金メッキ

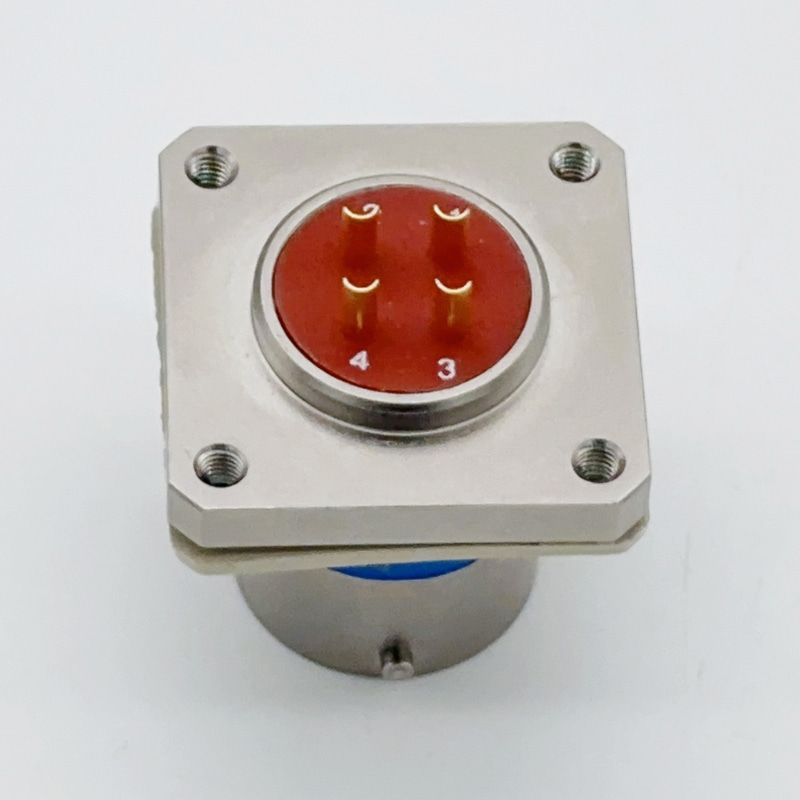

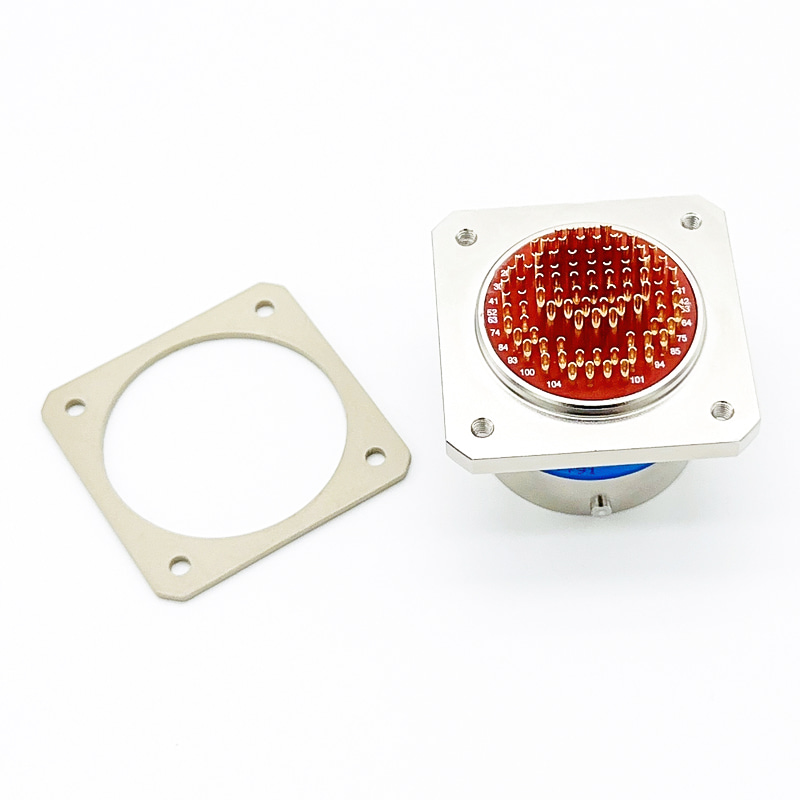

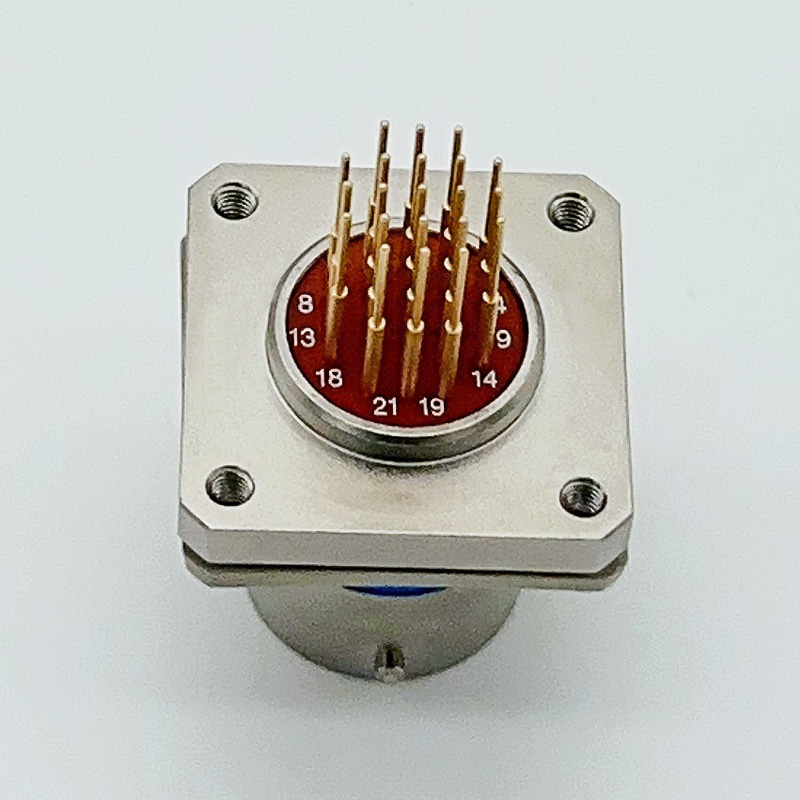

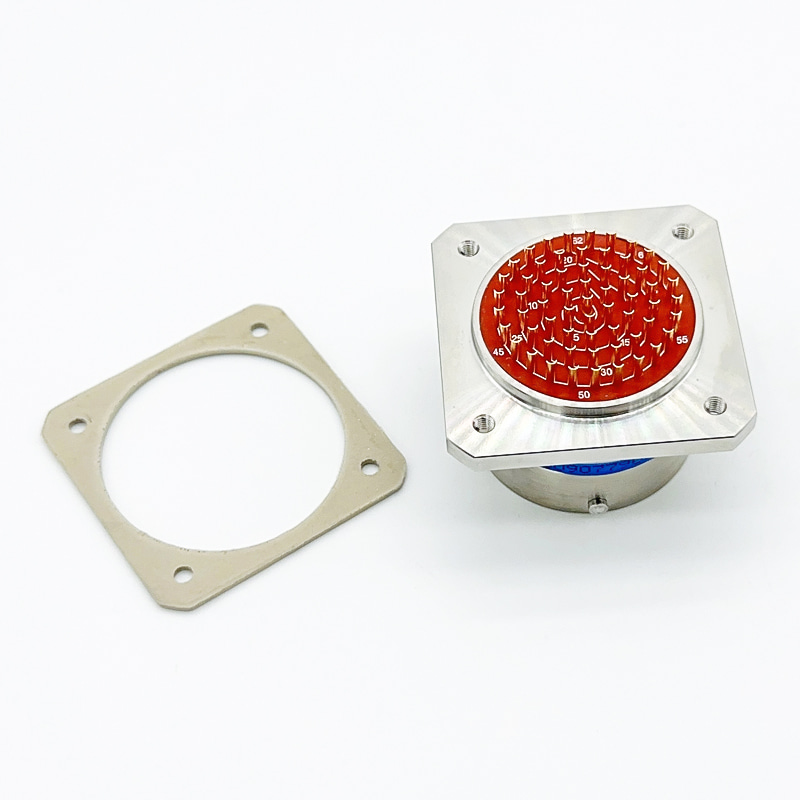

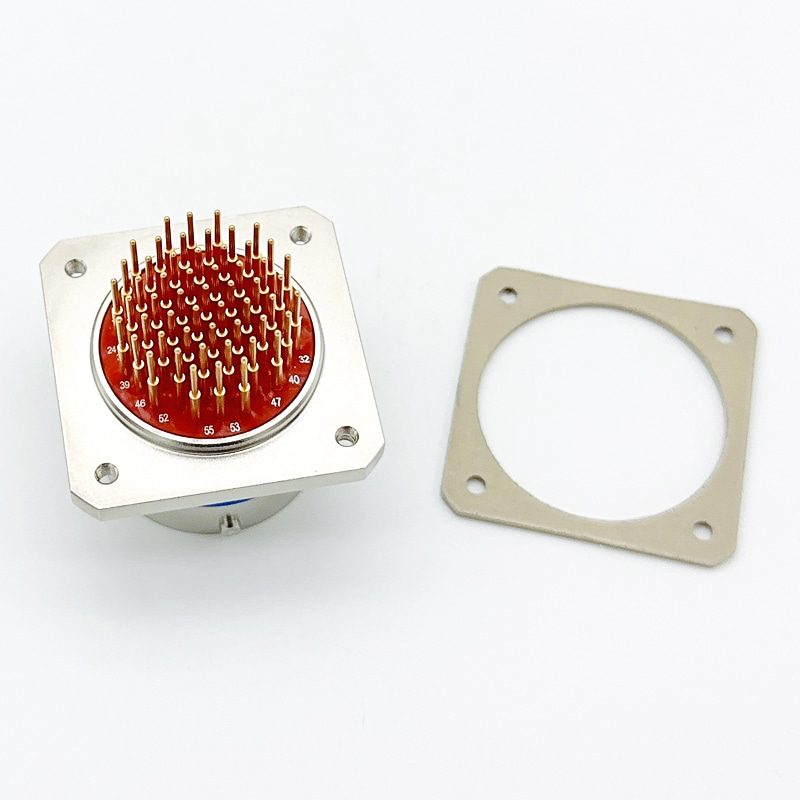

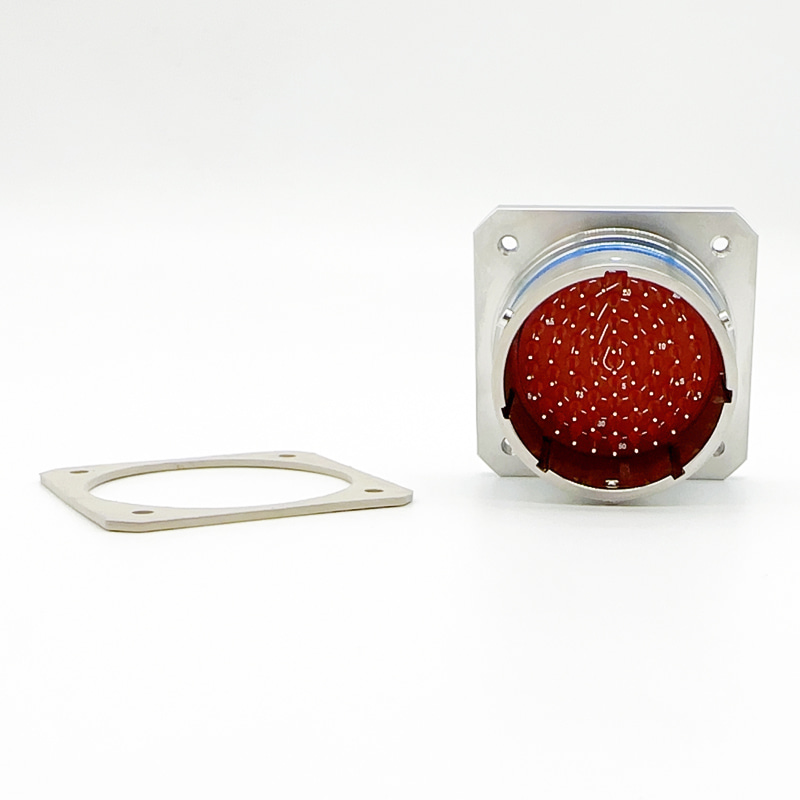

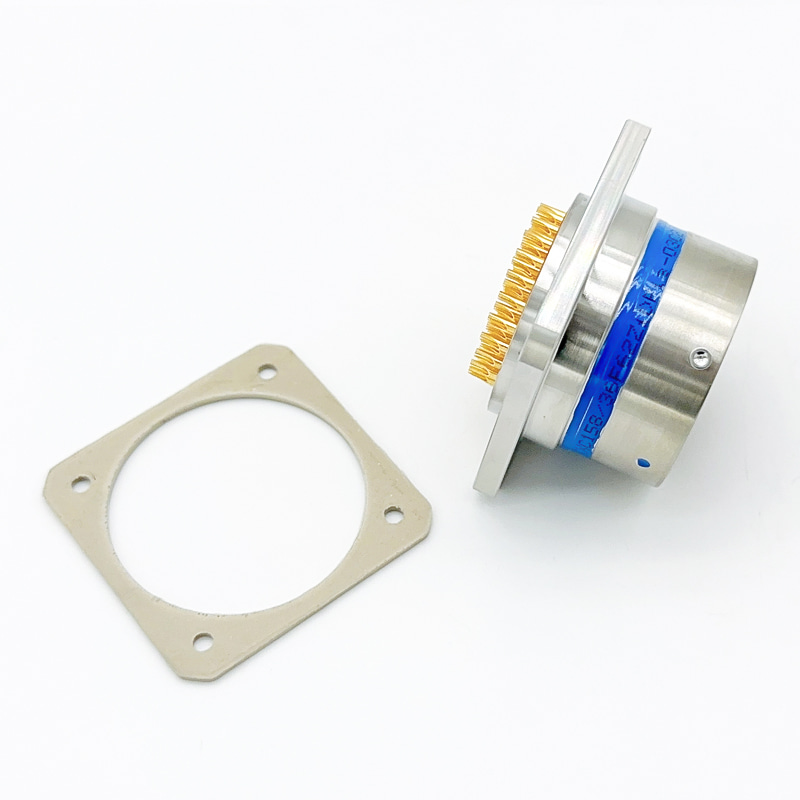

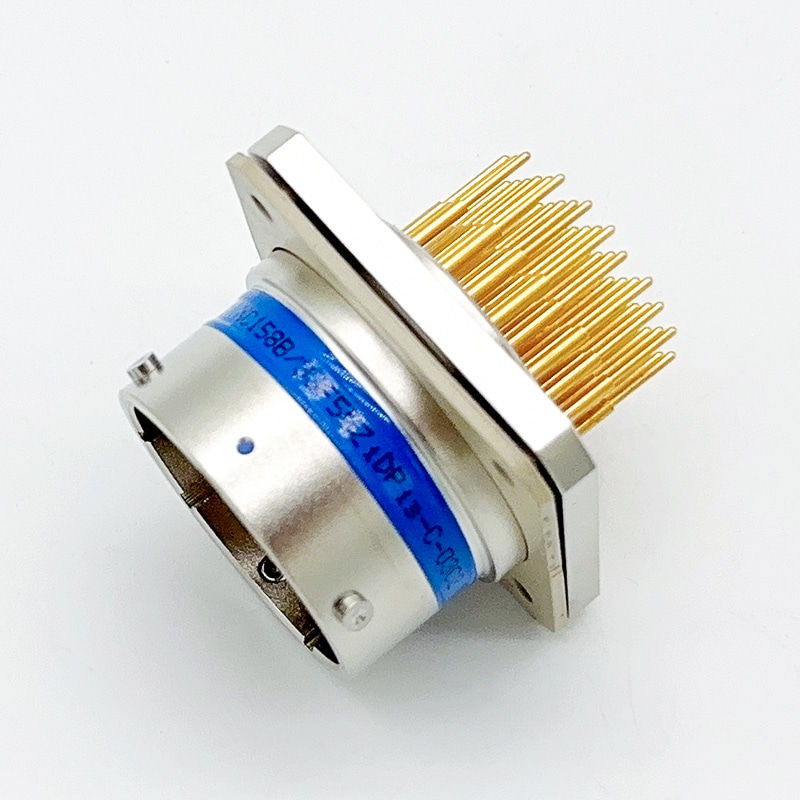

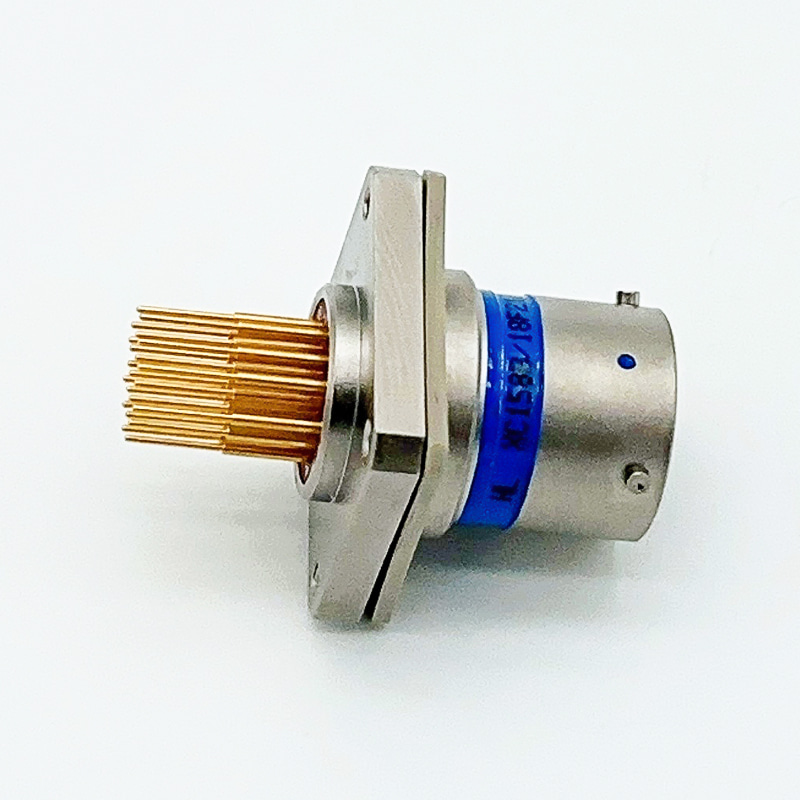

2）ガラス焼結された正方形プレートシールソケット：

シェル：炭素鋼

シェルメッキ：電気めっきニッケル

絶縁体：ガラス

連絡先：鉄合金ニッケルメッキまたは金メッキ

1）および2）：

振動：周波数10〜2000Hz加速：196m/s²

衝撃：加速980m/s²

一定の加速：980m/s²

機械的生活：≥1000回

●電気性能

コンタクト抵抗と連絡先の定格電流：

仕様 通常の接触抵抗MΩ スルーウォールシールコンタクト抵抗MΩ 正方形ディスクシール接触抵抗MΩ 定格電流a
φ1.0 ≤5 ≤10 ≤15 5
φ1.5 ≤2.5 ≤5 ≤7.5 10
φ2.0 ≤1.25 ≤2.5 ≤3.75 20
φ3.0 ≤0.75 ≤1.5 ≤2.25 40

定格電圧と耐電圧：

作業環境

密閉された電気コネクタ

通常の電気コネクタ

定格電圧v

耐電圧v

定格電圧v

耐電圧v

通常の温度状態

500

1500

500

1500

熱くて湿度の高い状態

500

750

500

1125

低圧条件（1kpa）

150

300

250

300

断熱抵抗：MΩ

ワーキンググレード

標準条件

高温

湿って暑い

絶縁抵抗

≥5000

≥1000

≥100

シェル間の電気連続性：アルミニウム合金シェル≤2.5mΩスチールシェル≤5MΩ

●環境パフォーマンス

動作温度：-55 ℃〜200℃

相対湿度：40℃で95％

塩スプレー抵抗：エレクトロレスニッケルメッキ96H

ステンレス鋼の不動態化1000H

作業身長：30000m

エアの緊張：

スルーウォールシールアダプター：圧力差50.7kpa、漏れ速度≤46pa-cm³/s

ガラス焼結エア密光タイプ：圧力差152 kPa、リークレート≤0.ipa-cm³/s

また、電気コネクタには、優れた抗耐性、アンチモールド、抗放射、抗砂、および粉塵特性もあります。

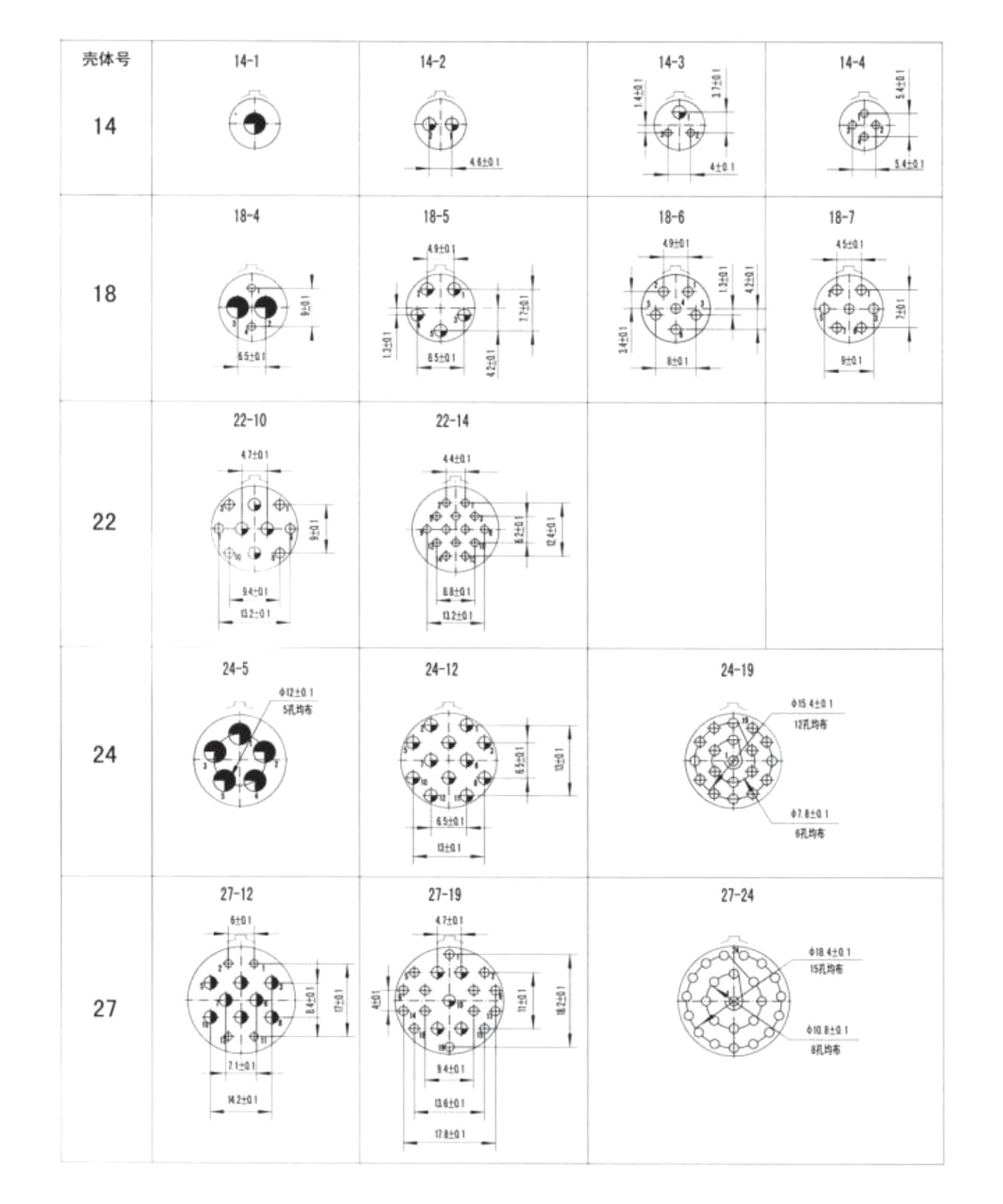

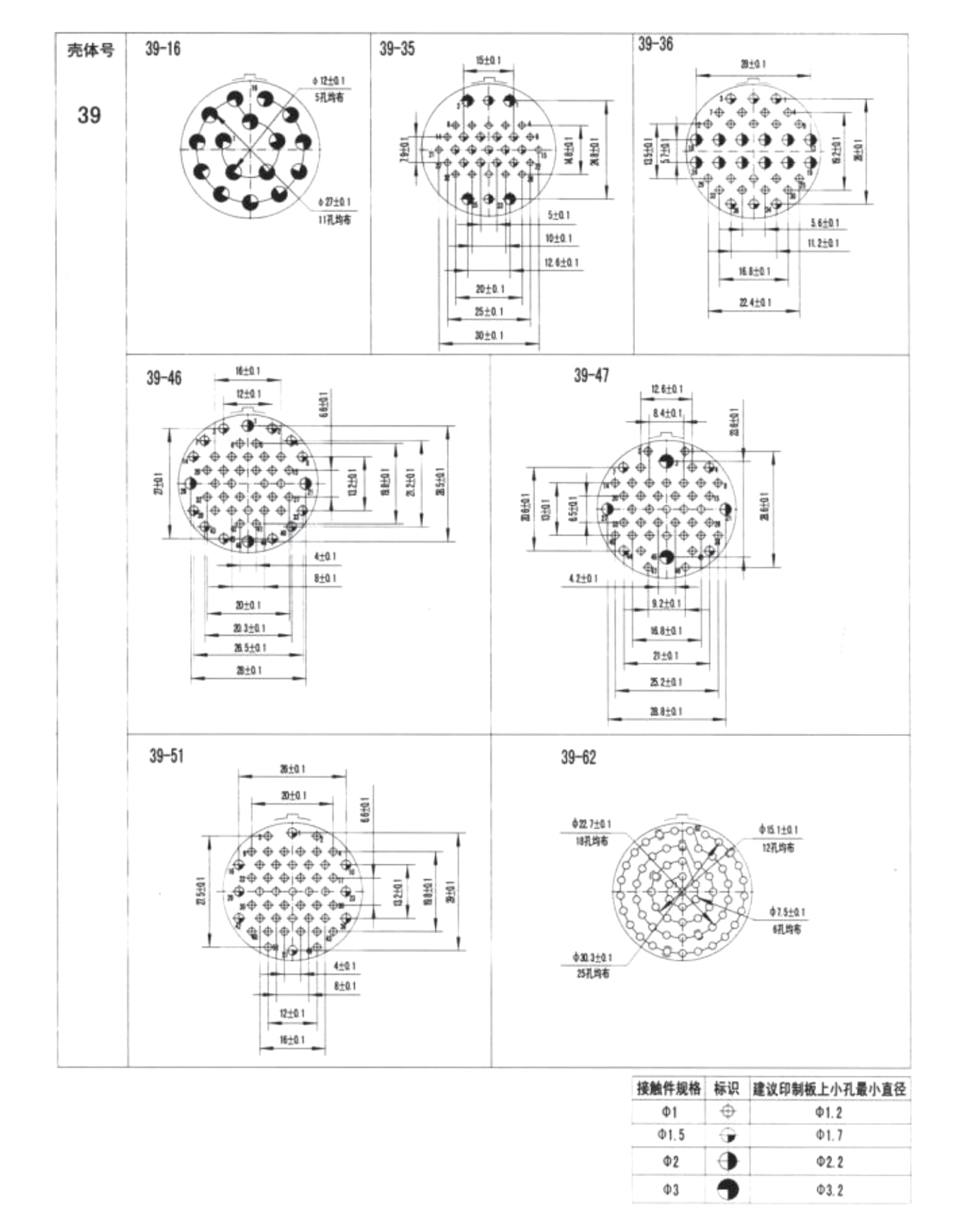

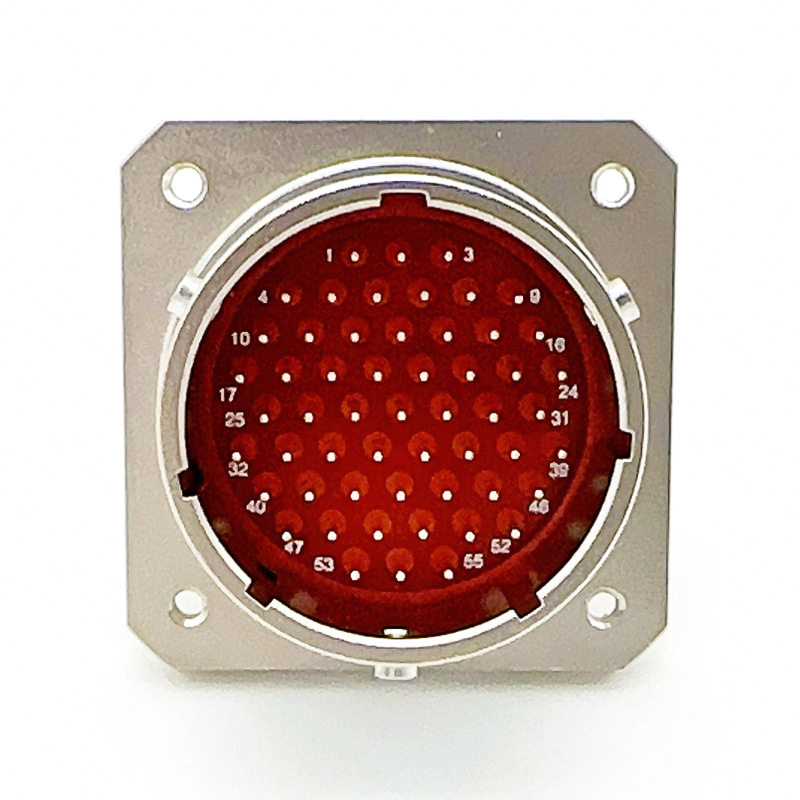

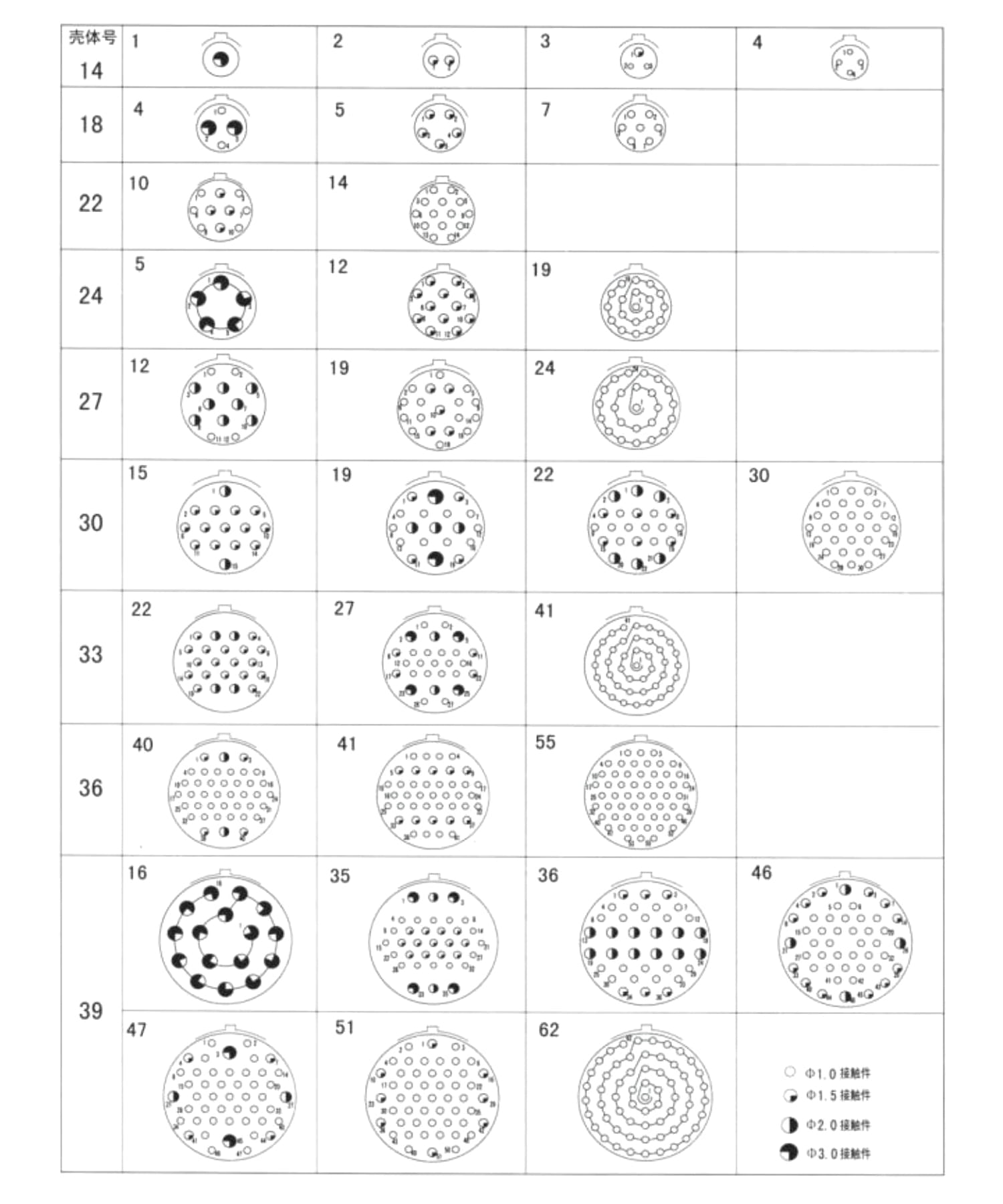

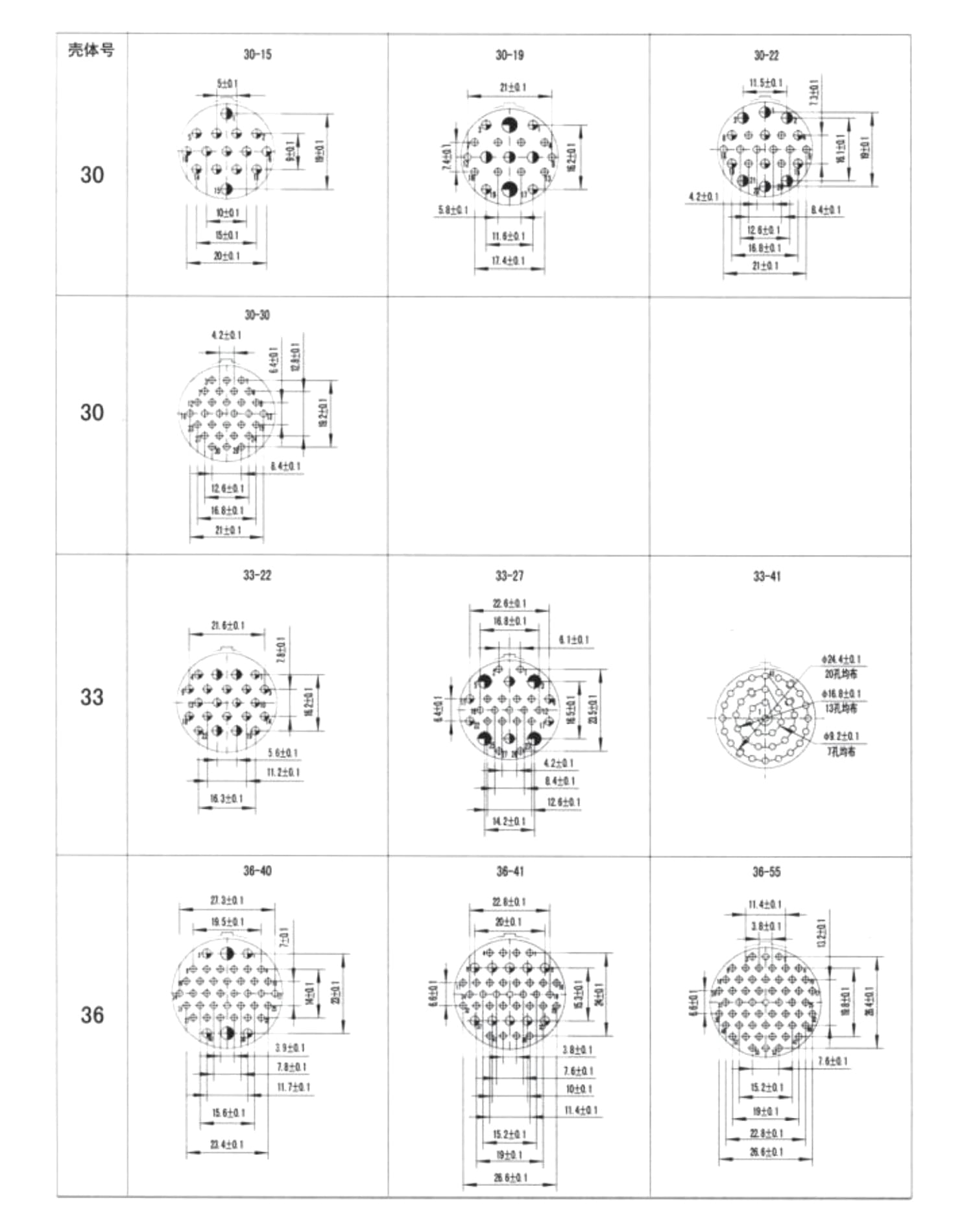

XCシリーズの接触配置（針に取り付けられた絶縁体挿入面のビュー）

XCB印刷回路基板配線の提案された寸法（絶縁体印刷面の取り付け）



私たちについて

電力効率電気コネクタ.

Taizhou Henglian Electric Co., Ltd. 2011年4月に設立され、「銀杏の故郷」として知られる河畔都市・泰興市に位置し、電気コネクタの研究開発、生産、販売を専門とするハイテク企業です。

私たちは 中国 Custom XC158シリーズ-円形電気コネクタ メーカー そして OEM/ODM XC158シリーズ-円形電気コネクタ サプライヤー.

従業員数は150名以上、その中には様々な専門技術職の従業員が30名以上おり、固定資産は3000万元、各種機械加工設備や試験設備を有しています。

近年、当社は「張橋鎮トップ10企業」、「張橋鎮トップ10企業」に連続して評価され、「泰興市優秀貢献賞」などの称号を獲得しました。

現在、当社の主力製品には、軍事規格Y11、Y17、Y27、Y50、YGD、YLH、YM、YW、J599I、J599II、J599III、XCシリーズの円形電気コネクタ、J7、J14、J20J、J29A、J30J、J63Aシリーズの長方形電気コネクタ、国家規格Y2、Y4、YP、LYP、YDなどのシリーズの円形電気コネクタがあります。製品は、参謀本部、総装備部、海軍装備部、第二砲兵隊などの軍事産業、武器、航空宇宙、原子力、鉄道、国営電力網、石油物理探査をカバーしています。当社には技術センターと品質検査センターがあり、洗練された生産設備、最新の試験施設、検査・試験方法を備えています。製品は、3つの保証機能、高密度、高信頼性、電子互換性などの特徴を備えています。当社は、さまざまなユーザー向けにさまざまな特殊電気コネクタを開発・製造し、顧客のニーズを満たすことができます。

同社は参謀本部通信部と情報産業部向けの軍事電子部品、海洋設備、航空宇宙の認定サプライヤーであり、GJB9001C-2017兵器装備品質管理システム認証と兵器装備生産および科学研究部門の2級機密保持認証に合格しています。

当社は常に「誠実を旨とし、団結して努力し、真実を探求し革新し、卓越性を追求する」という企業精神を堅持し、「ブランドが価値を創造する」という理念を堅持し、顧客に心をこめてサービスを提供することで、Henglianを急速に業界のリーダーへと押し上げました。

Taizhou Henglian Electric Co., Ltd. 国内外からのお客様のご来店と商談を心よりお待ちしております！

お問い合わせ
  • 工場
    工場
  • 生産ライン
    生産ライン
  • 組み立てる
    組み立てる
  • ワイヤーハーネスワークショップ
    ワイヤーハーネスワークショップ
  • 製品デザイン
    製品デザイン
  • 検査機器
    検査機器
  • 検査機器
    検査機器
  • 組み立てる
    組み立てる
  • 工場エリア
    工場エリア
  • 名誉の壁
    名誉の壁
  • 製品ディスプレイキャビネット
    製品ディスプレイキャビネット
  • トレーニング
    トレーニング
  • トレーニング
    トレーニング
  • 未払いの貢献賞
    未払いの貢献賞
  • 10周年記念Sanya旅行
    10周年記念Sanya旅行
  • 展示
    展示
  • 展示
    展示
  • 展示
    展示
栄誉の証書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
洞察力
業界知識

双曲線ワイヤースプリングジャックはどのような役割を果たしますか XC158シリーズ円形電気コネクタ ？その設計原則と製造プロセスは何ですか？
双曲線ワイヤースプリングジャックは、XC158シリーズの回覧電気コネクタで電気接続を達成するための重要なコンポーネントです。その主な機能は、次の側面に反映されています。
安定した信頼性の高い電気接続を提供します：双曲線ワイヤースプリングジャックの設計により、ジャックとピン間のマルチポイント接触が可能になります。この接触方法は、接触領域を増加させるだけでなく、接触の均一性と安定性も向上させ、それにより、電流と信号を送信するときにコネクタの低い損失と高い信頼性を確保します。
過酷な環境に適応する：軍事、航空、航空宇宙、その他の分野におけるアプリケーション環境は、しばしば振動、衝撃、高温、低温、湿度など、独自の構造と材料の選択、双曲線ワイヤースプリングなど、非常に厳しいものです。ジャックは、これらの極端な環境で安定した電気接続を維持することができ、信号の中断や接触不良による電流の変動を効果的に防ぎます。
アンチミスペラギングと盲目の粉砕防止プラギング：XC158シリーズ円形電気コネクタは、5キーのポジショニングデザインと双曲線ワイヤスプリングジャックの特別な形状を採用しているため、プラグイン時にコネクタを正確に整列させ、ダメージまたはパフォーマンスの劣化を回避できます。プラグエラーによって引き起こされます。
双曲線ワイヤースプリングジャックの設計原理は、主に次の重要なポイントに基づいています。
双曲線形状設計：ジャックの接触面は双曲線形状を採用します。このデザインは、ジャックとピン間の密接な接触を可能にするだけでなく、ピンが挿入されたときに適切なガイダンスとバッファリングを提供し、ピンとジャックの間に摩擦と摩耗を減らします。
ワイヤースプリング構造：ワイヤースプリング構造はジャック内で使用されます。この構造により、ジャックは外力を受けたときに特定の弾性変形を生成し、それによりピンとの一定の接触圧力を維持できます。ワイヤスプリング構造は、振動と衝撃エネルギーを効果的に吸収し、接続の安定性と耐久性を改善することもできます。
材料の選択：ジャックの接触部分は通常、導電率が高く、耐食性が高い銅合金で作られており、接触の導電率と腐食抵抗を改善するために銀メッキまたは金メッキです。ジャックのシェルと絶縁体は、過酷な環境でのコネクタの信頼性と安全性を確保するために、高強度および高断熱材でできています。
Henglianは、高度な処理技術と品質制御方法を使用して、双曲線ワイヤースプリングジャックを製造し、製品の高精度と高い信頼性を確保しています。特定の製造プロセスには、次の手順が含まれています。
材料の準備：設計要件に従って適切な銅合金材料を選択し、ジャックの接触部とシェルを準備するために精密な切断と加工を実行します。
ワイヤースプリング製造：精密スプリング製造技術を使用して、設計要件を満たす形状とサイズにワイヤースプリングを処理し、それを加熱して弾力性と耐久性を向上させます。
ジャックモールディング：加工された接触部分を組み立て、ジャックのシェルにワイヤーをワイヤー化し、精密機械加工と研磨により、ジャックの接触面がデザインに必要な双曲線形状と表面粗さに到達するようにします。
品質検査：寸法測定、電気性能テスト、機械性能テスト、環境適応性テストなどを含む製造された双曲線ワイヤスプリングジャックで包括的な品質検査を実施して、製品が設計要件と関連する基準を確実に満たしていることを確認します。
パッケージングとストレージ：資格のある双曲線ワイヤースプリングソケットは、包装およびマークされ、水分、汚染、または機械的損傷による製品性能の低​​下を防ぐために、乾燥した清潔な環境に保存されます。
電気コネクタ業界のリーダーとして、Henglianの生産能力と技術レベルは、業界で主要な地位にあります。同社は、CNCの生産ワークショップ、アセンブリワークショップ、サポートメーカーを備えているだけでなく、300を超えるさまざまな機械加工装置とテスト装置もあり、製品の高精度と高い信頼性を確保しています。同社はまた、GJB9001C-2017 National軍事標準品質管理システム認定、ISO 9001、ISO/TS16949およびその他の品質管理システム認定など、多くの軍事資格を可決し、信頼できる品質保証を顧客に提供しました。
