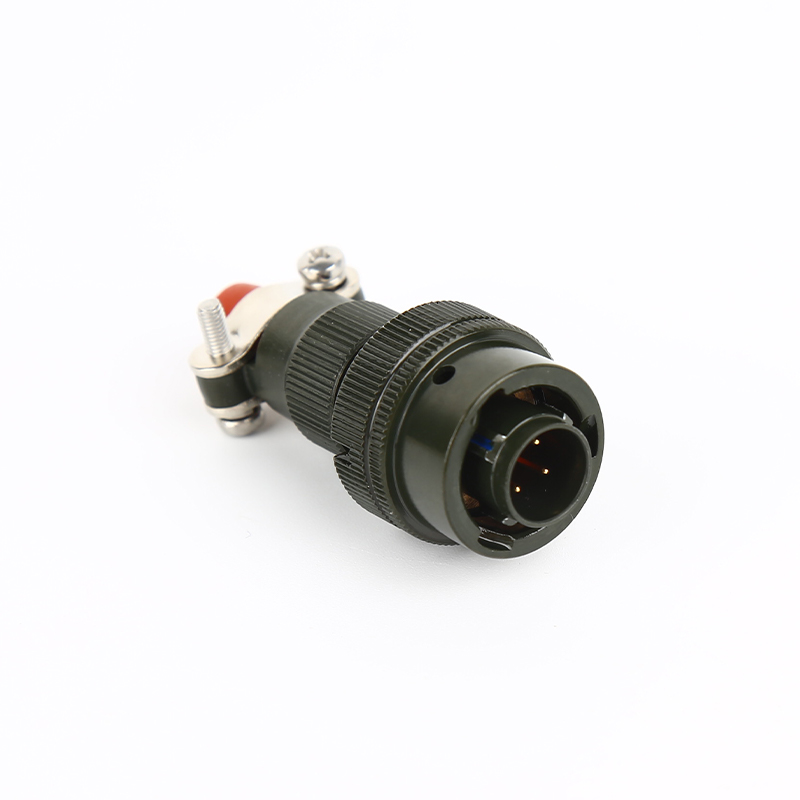

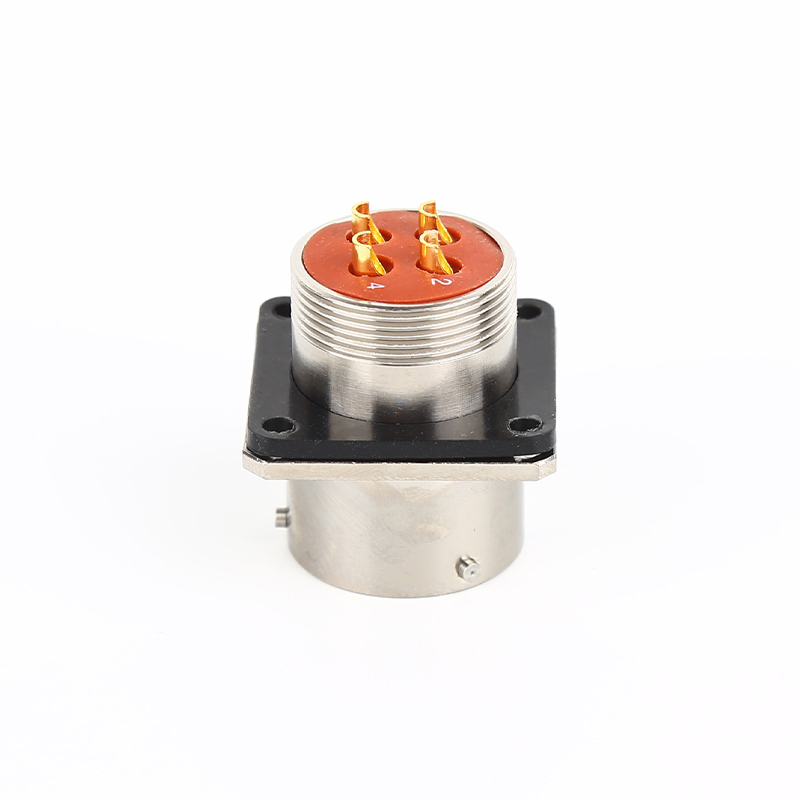

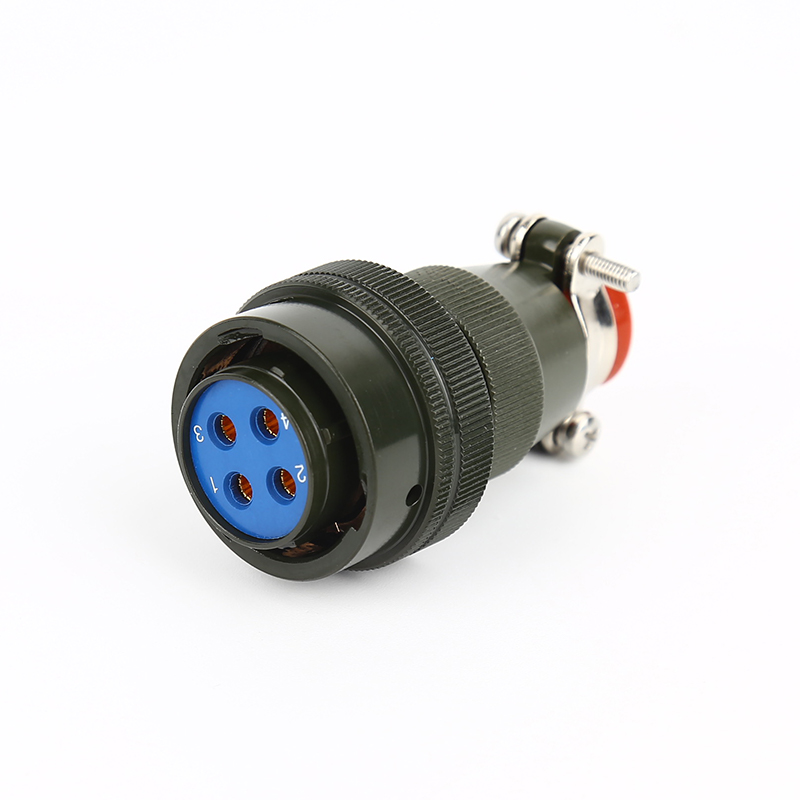

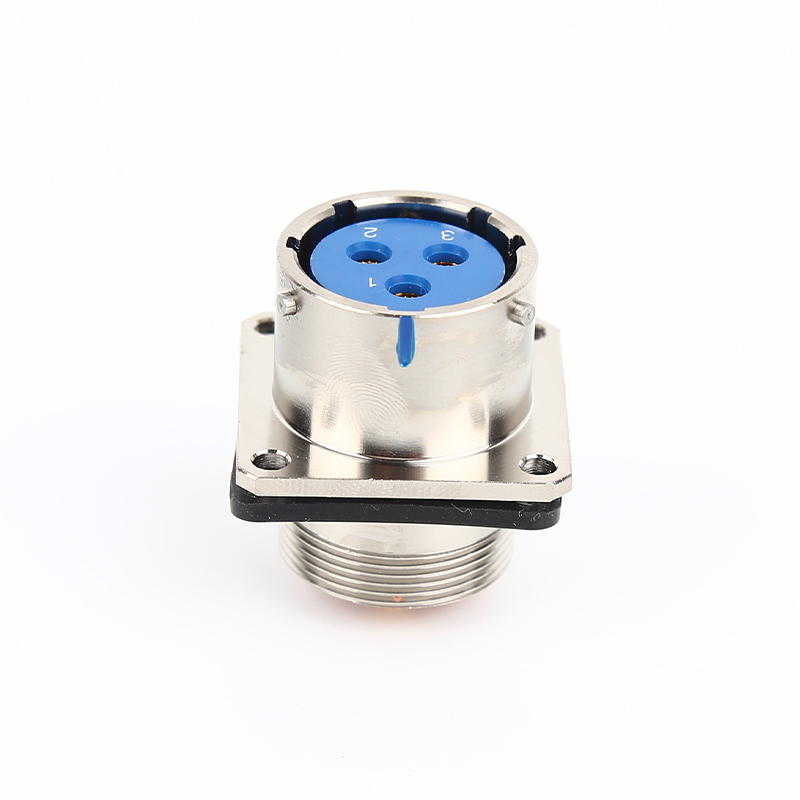

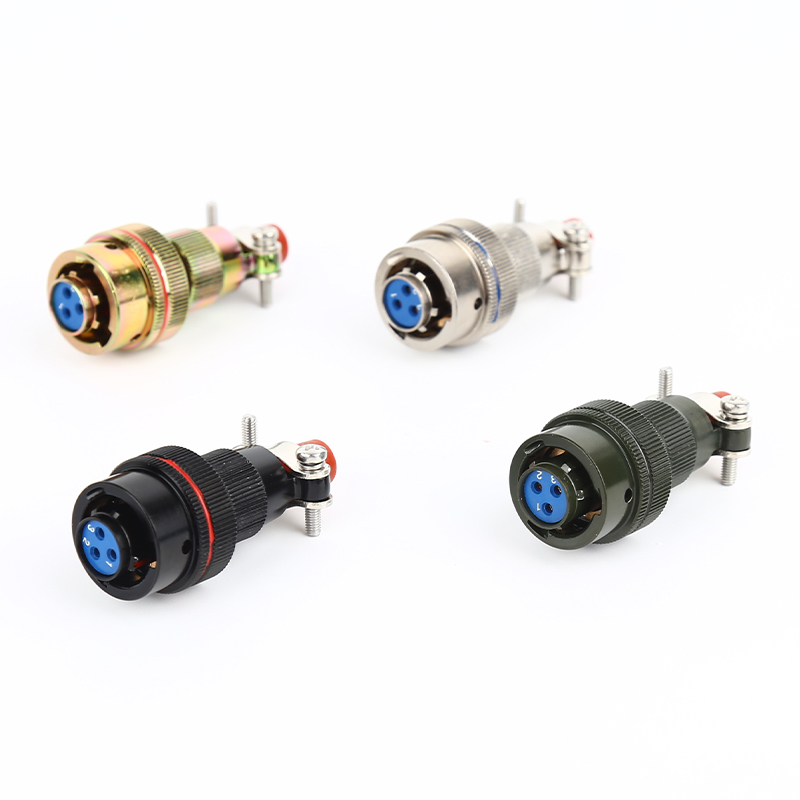

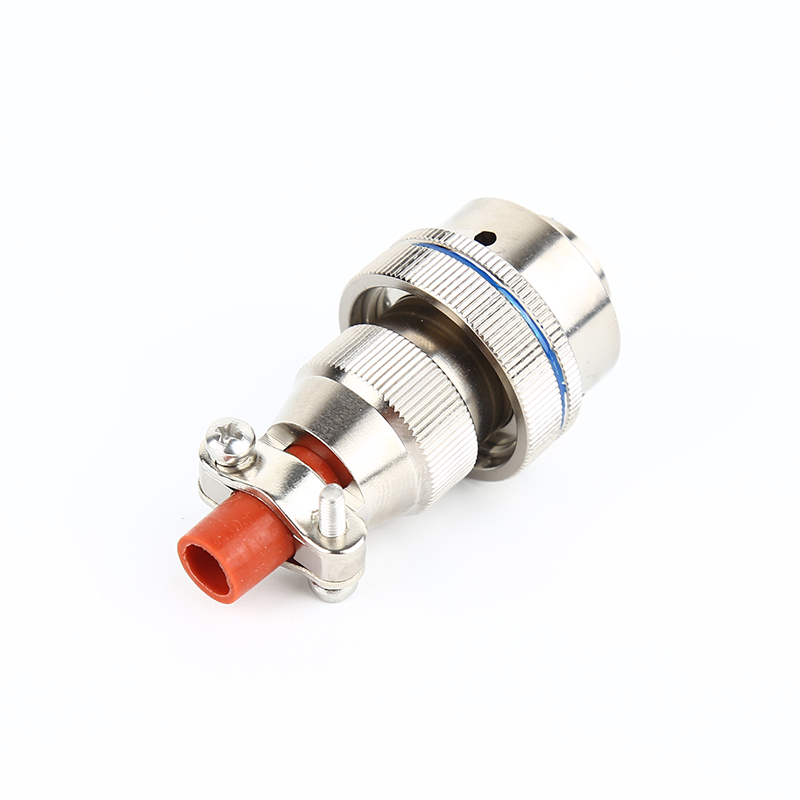

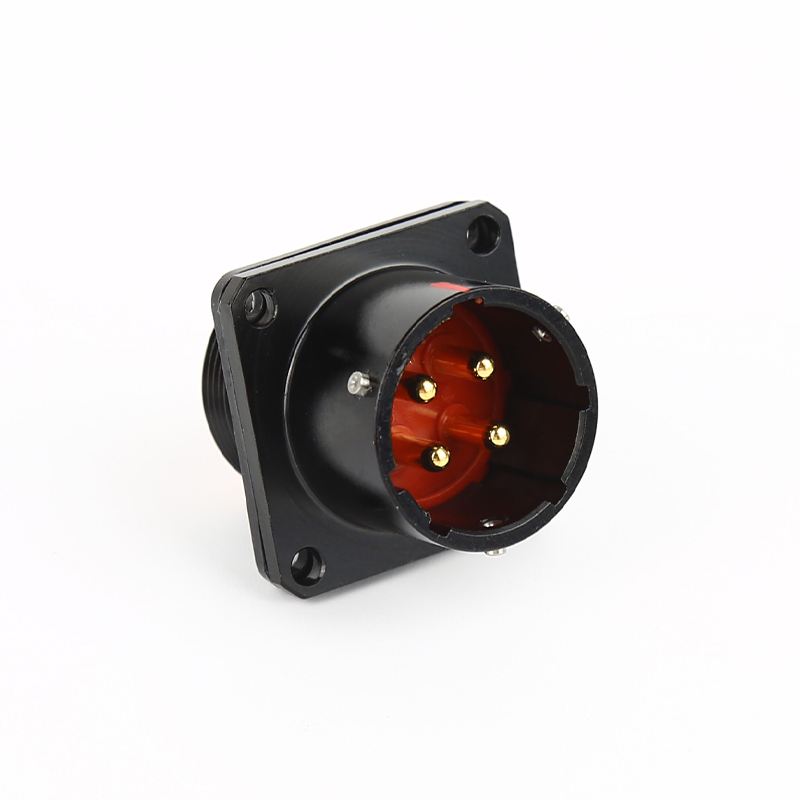

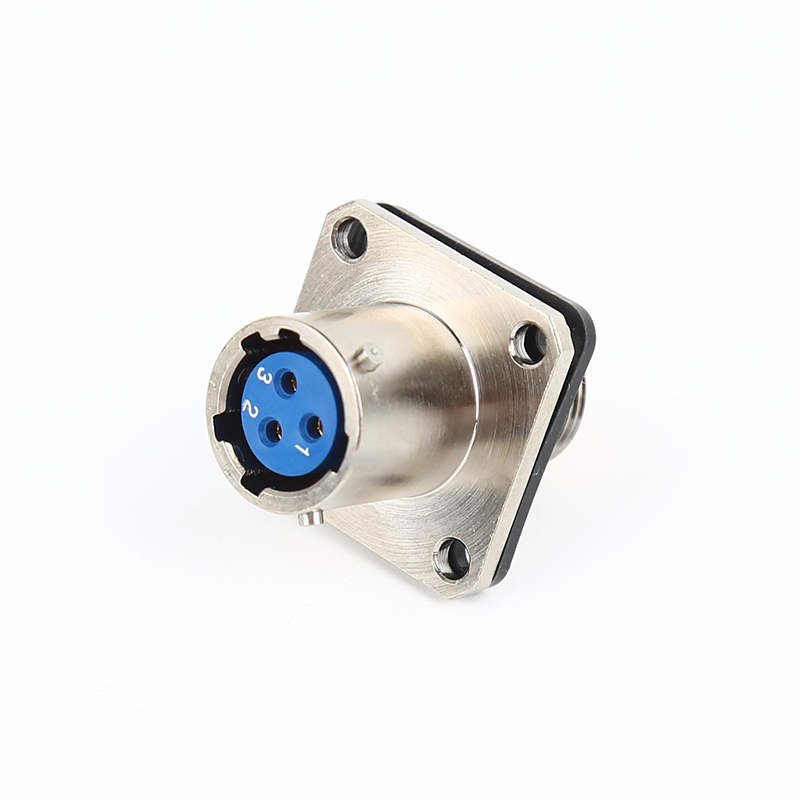

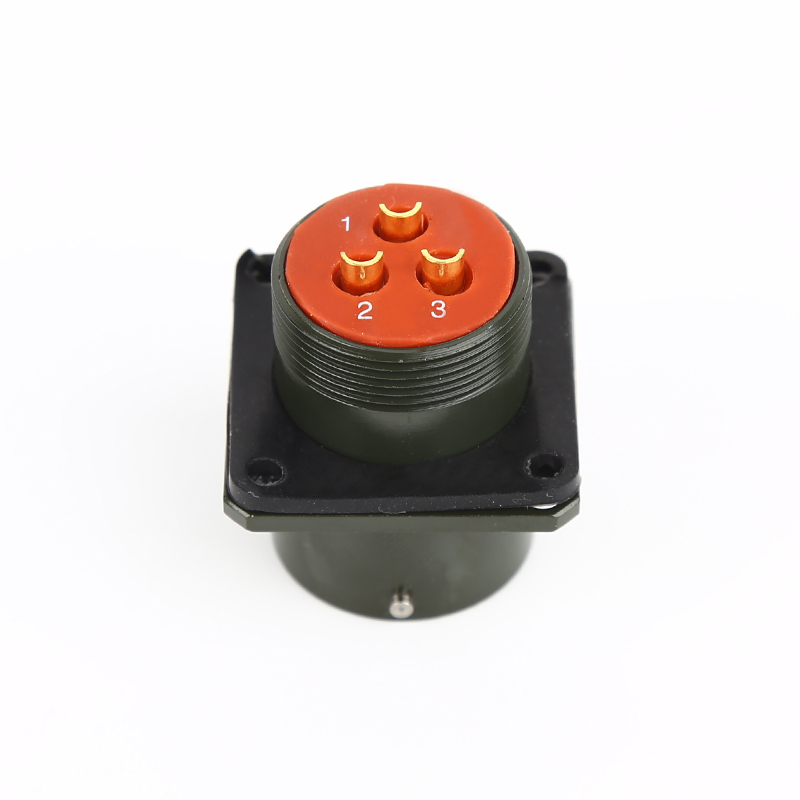

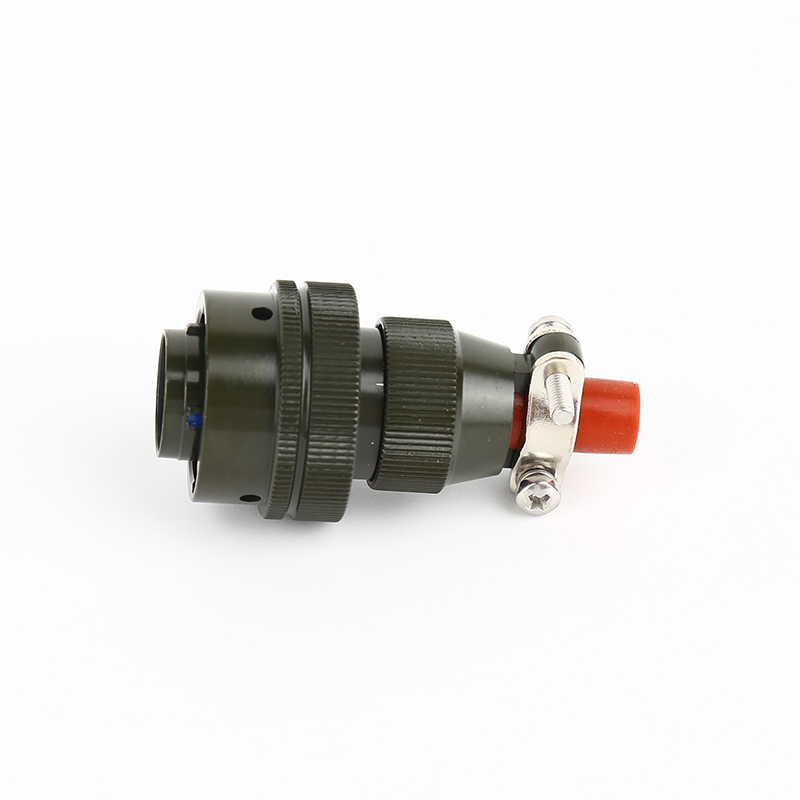

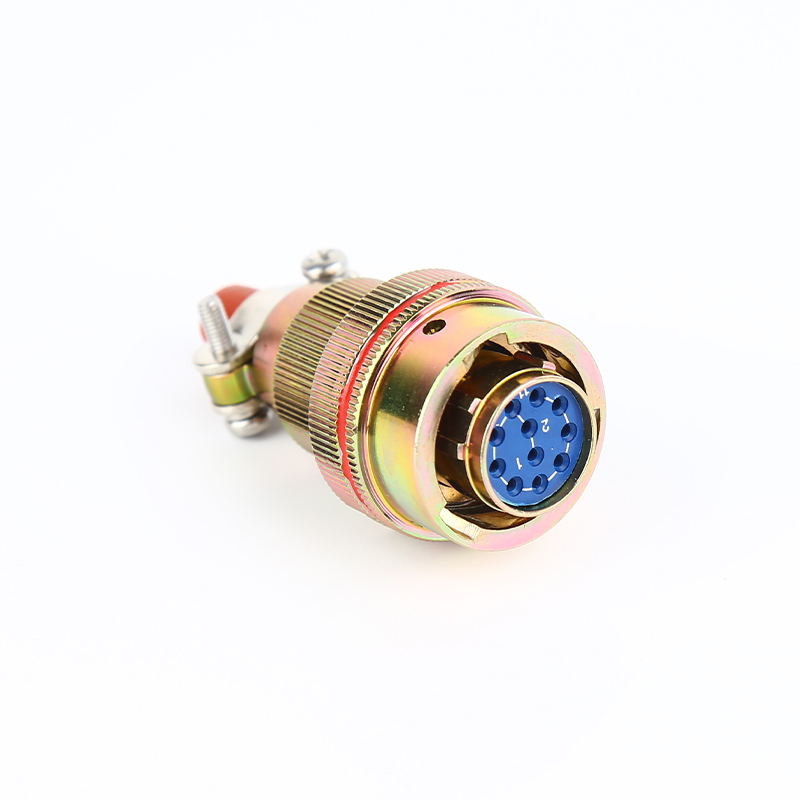

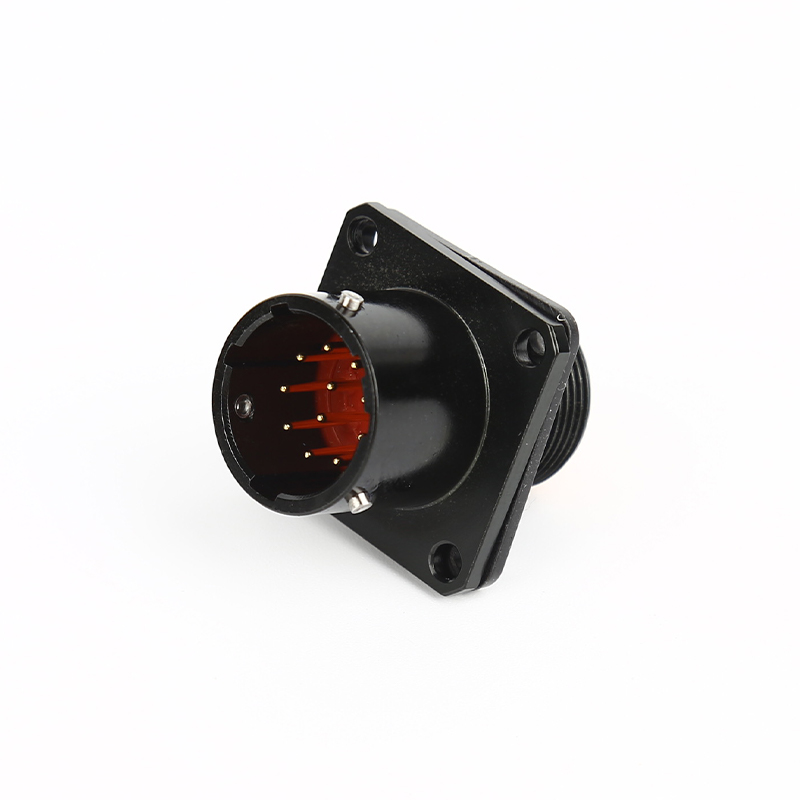

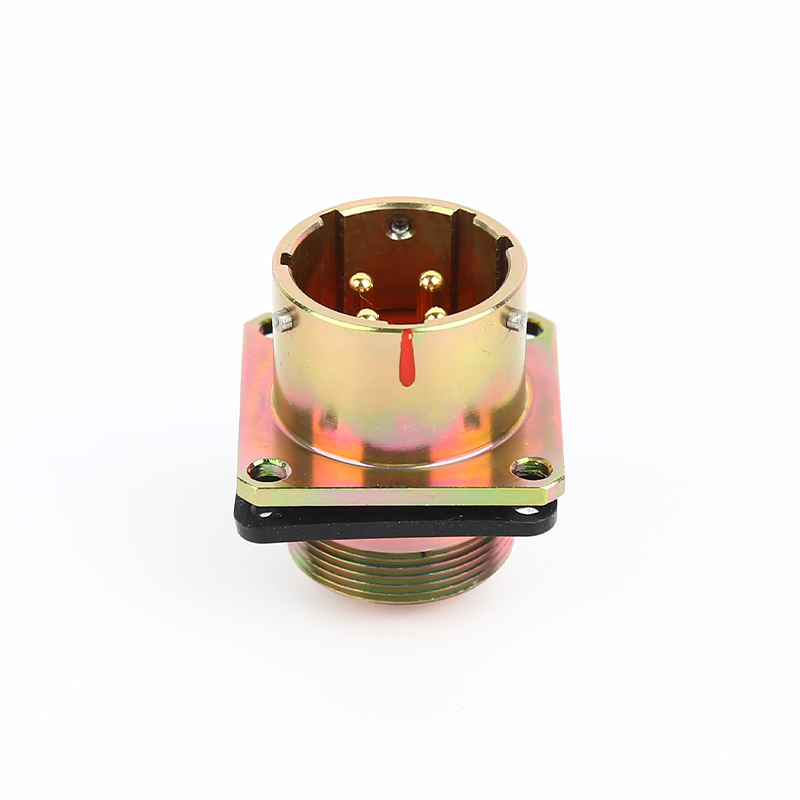

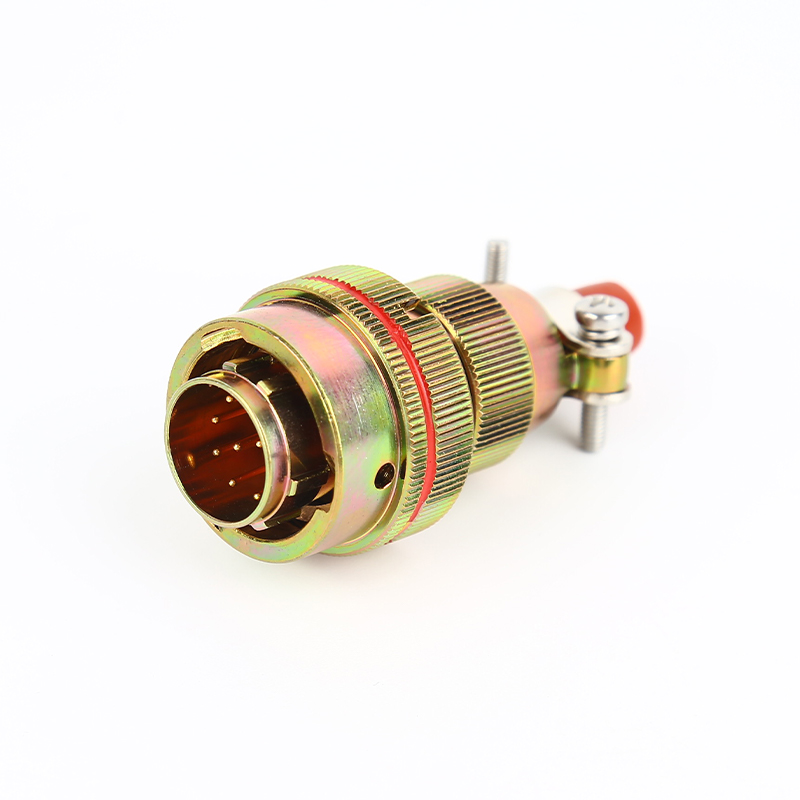

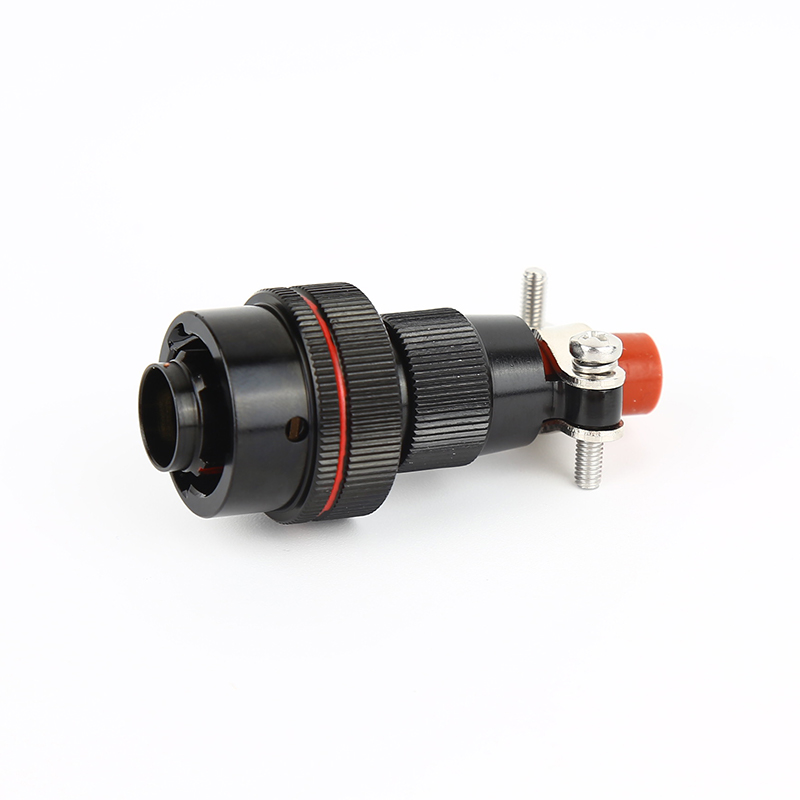

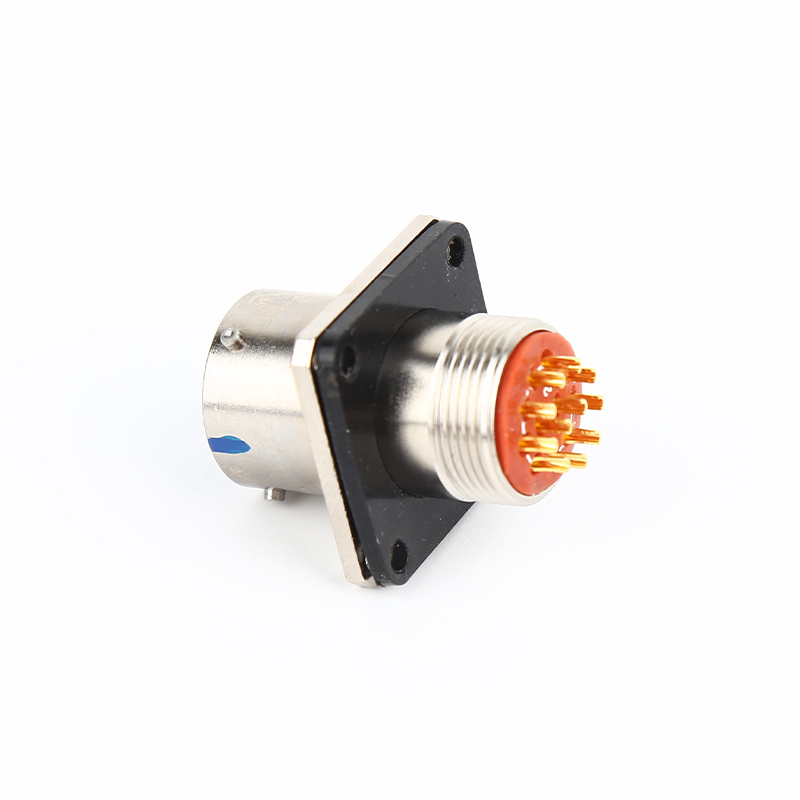

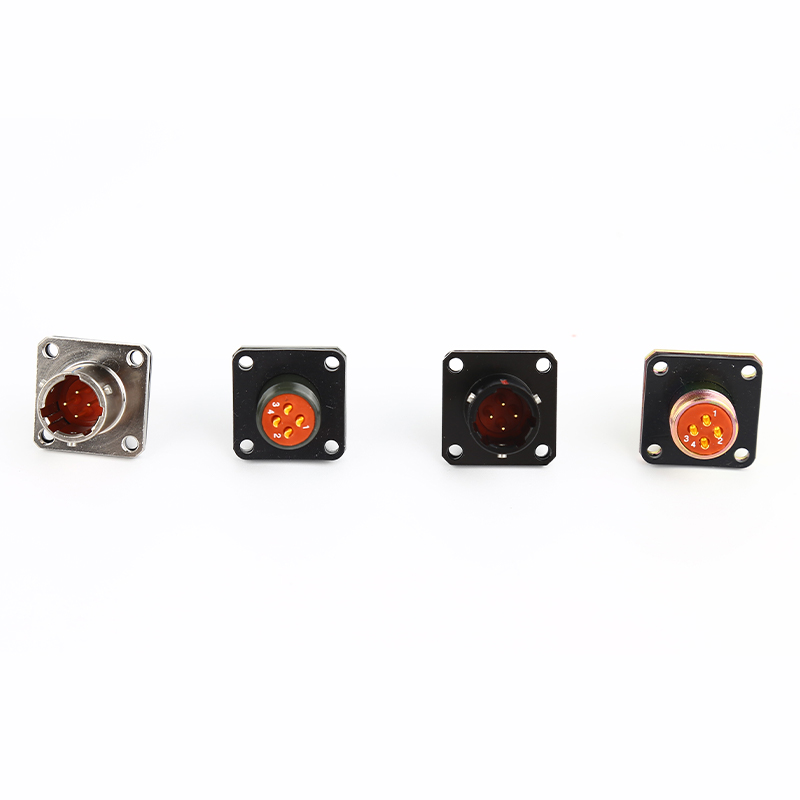

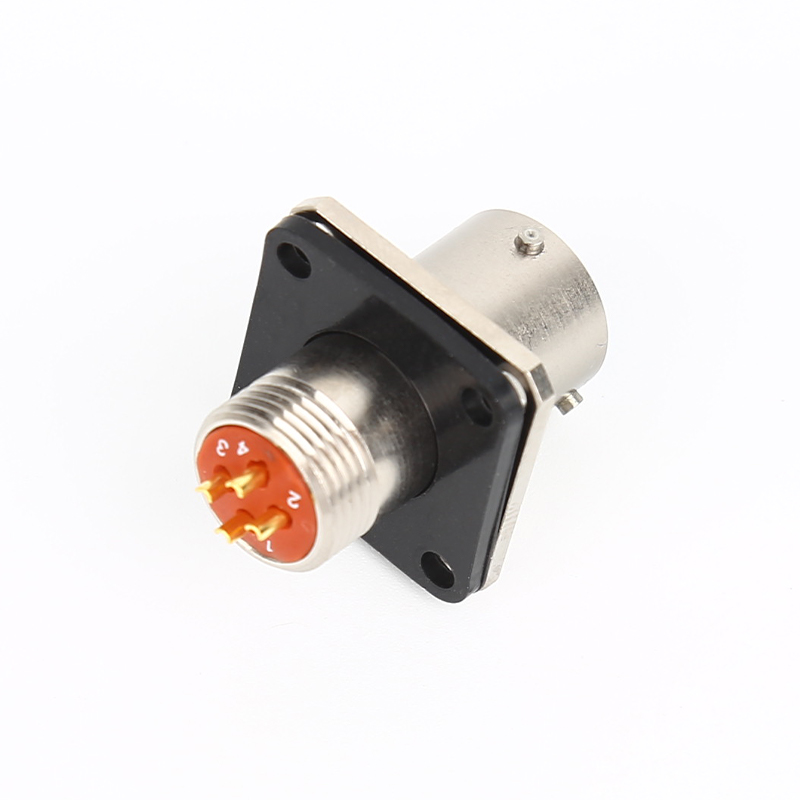

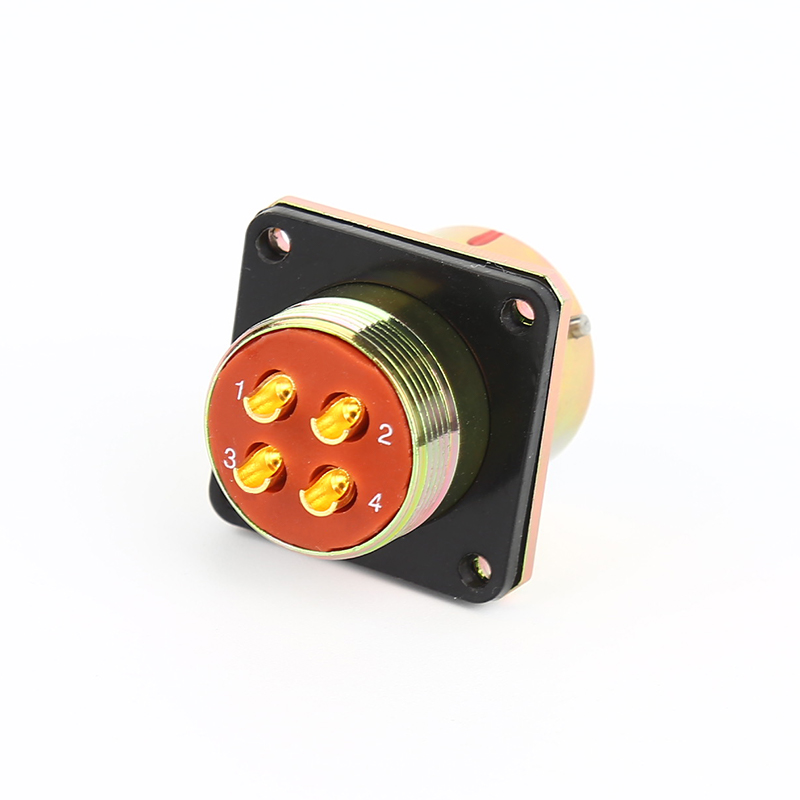

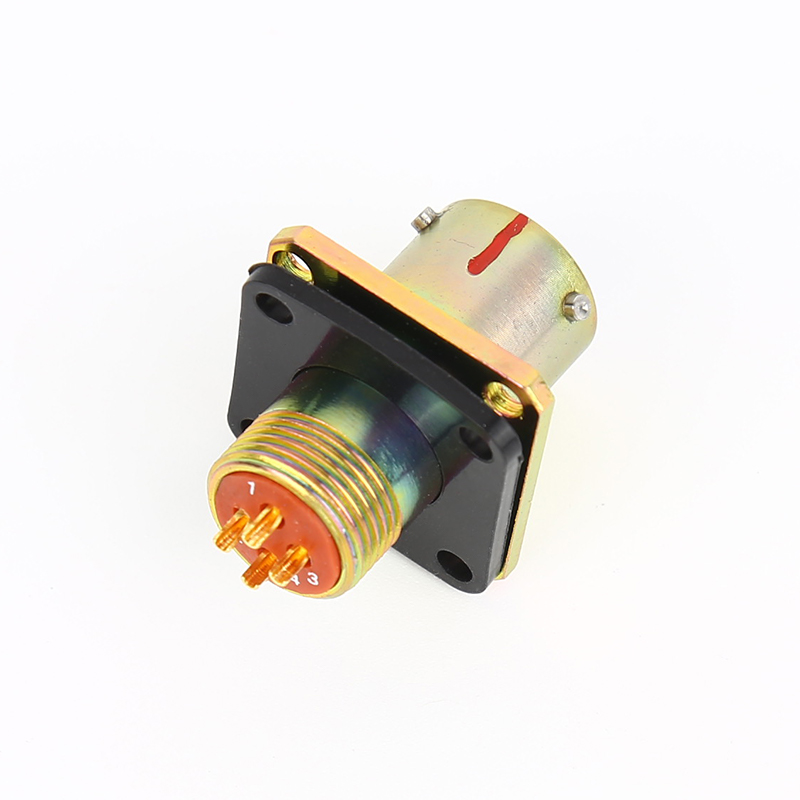

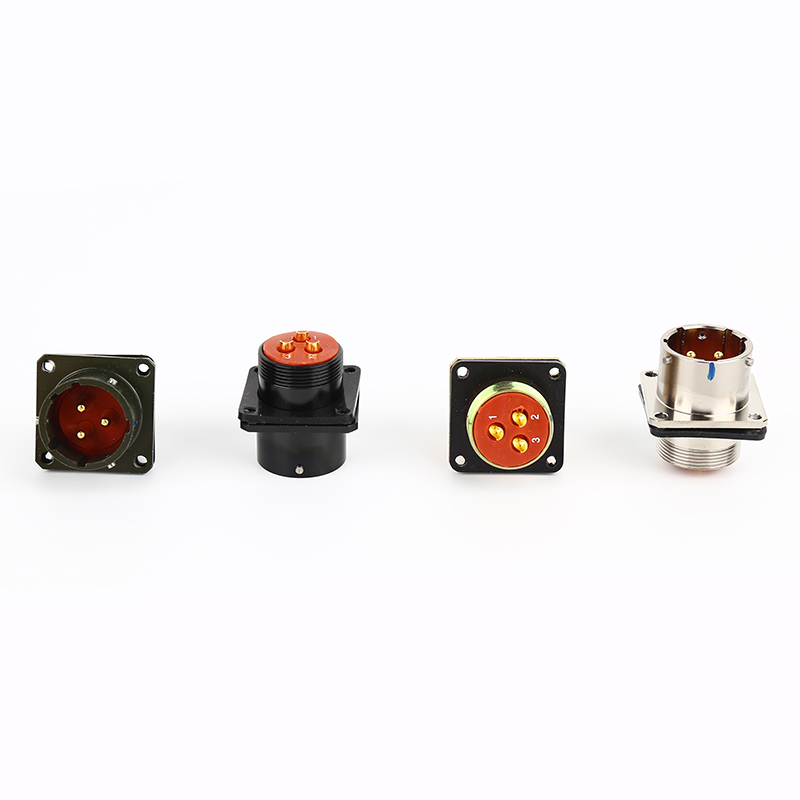

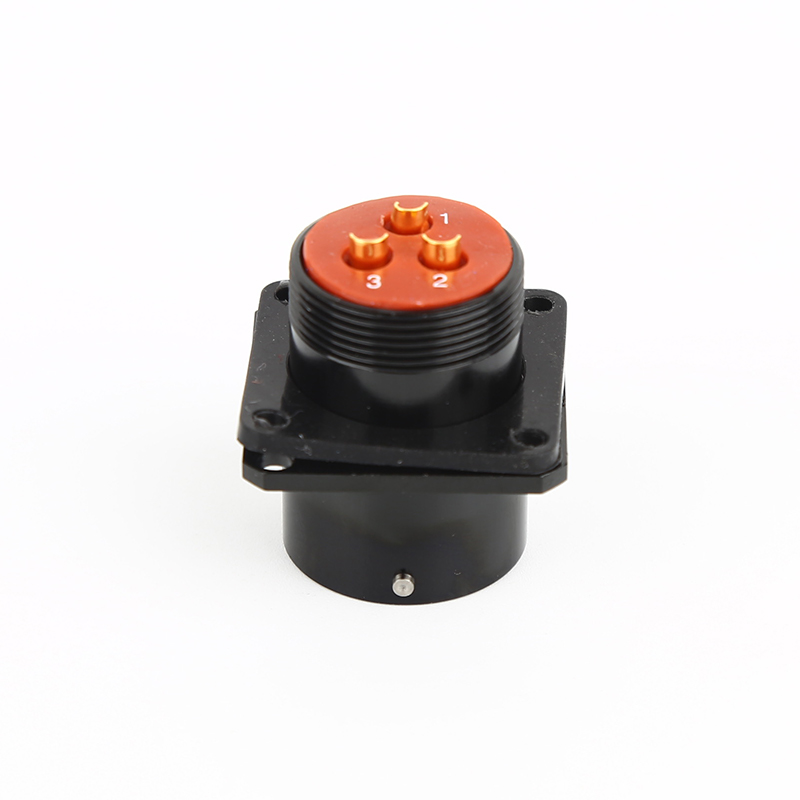

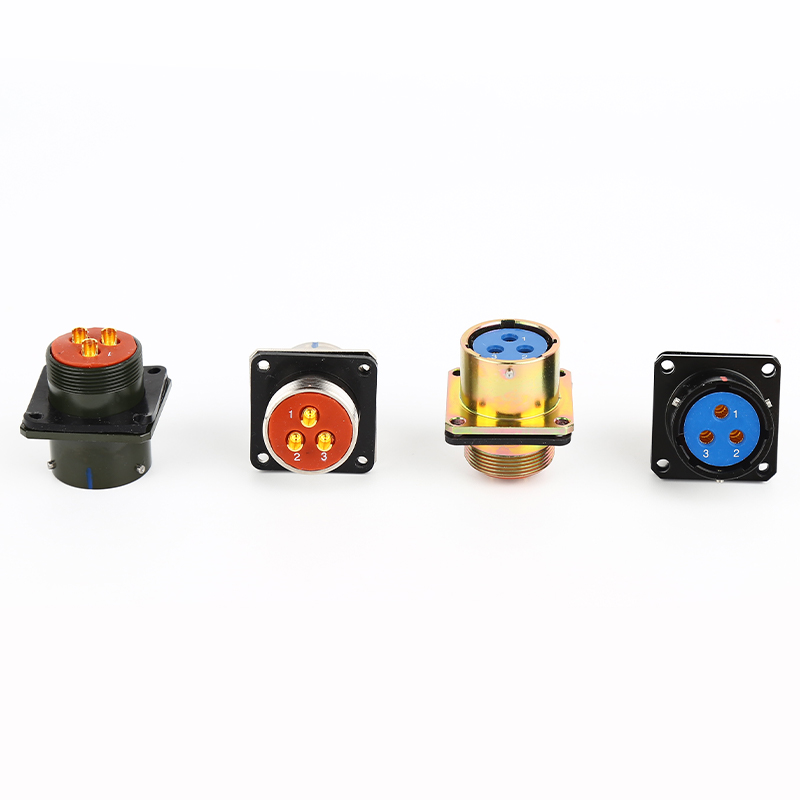

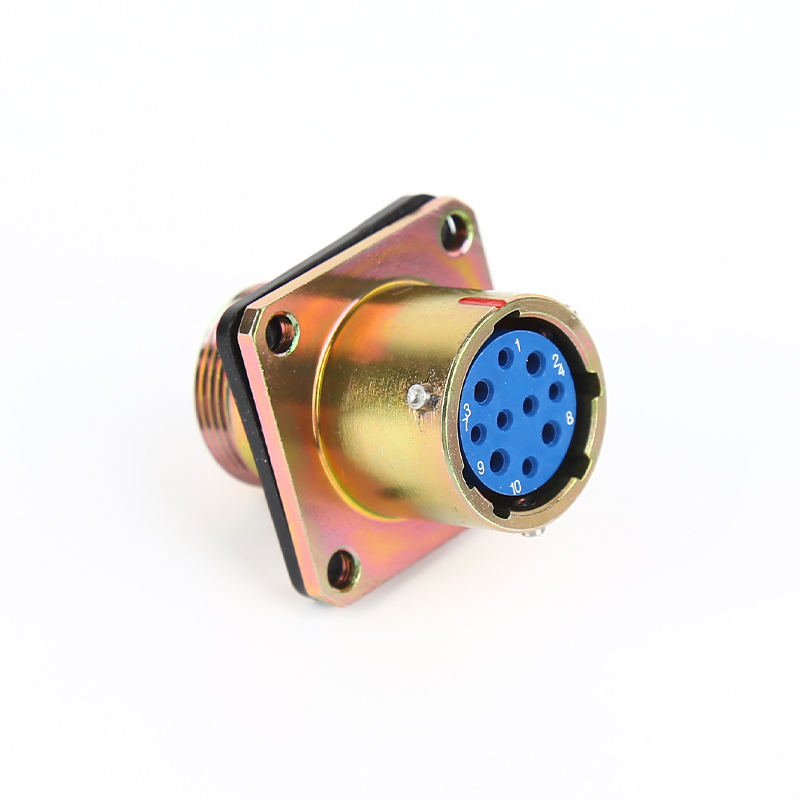

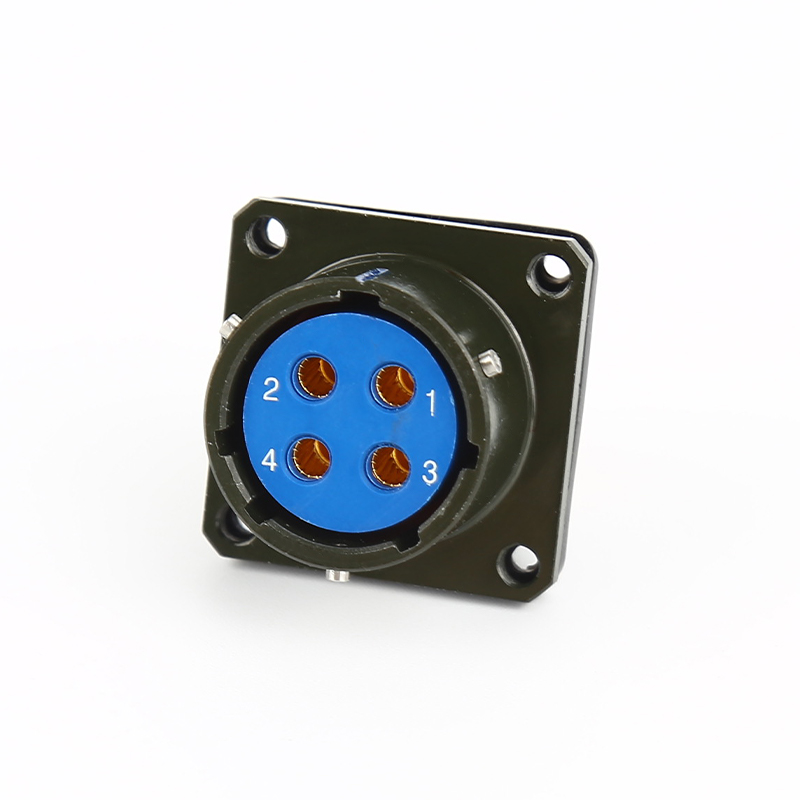

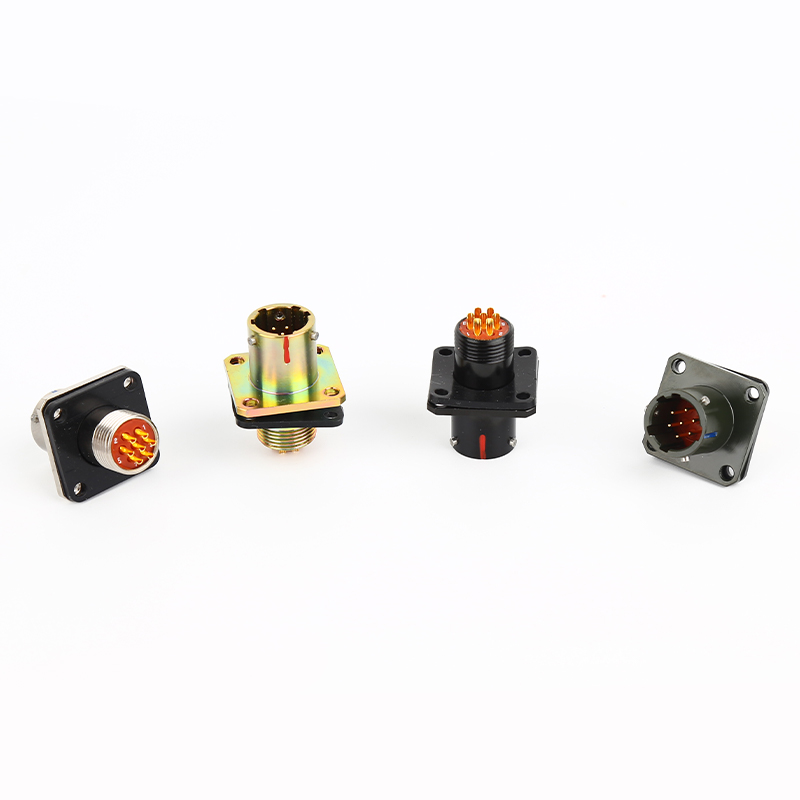

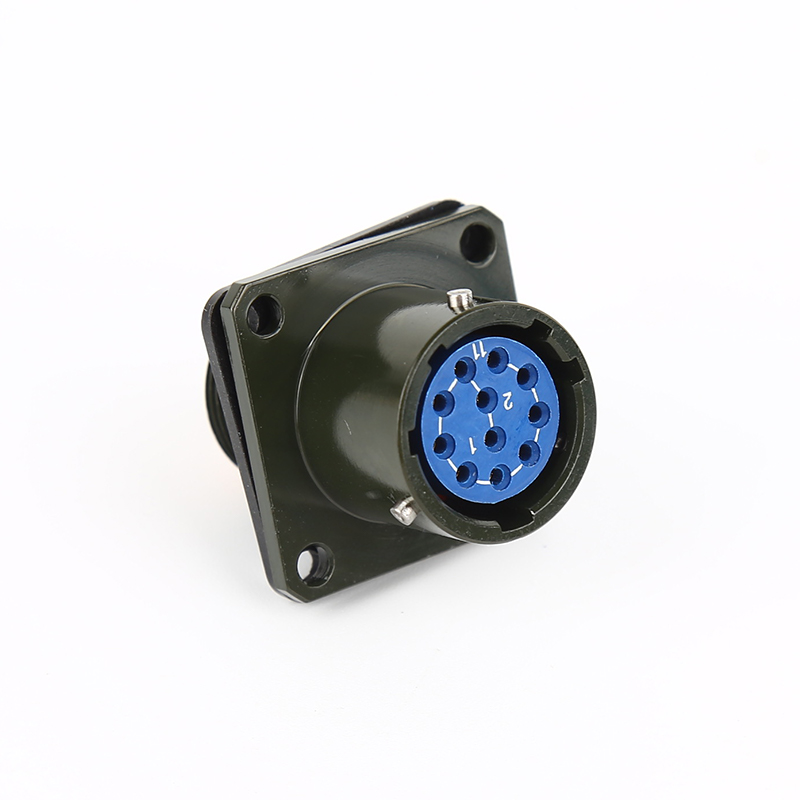

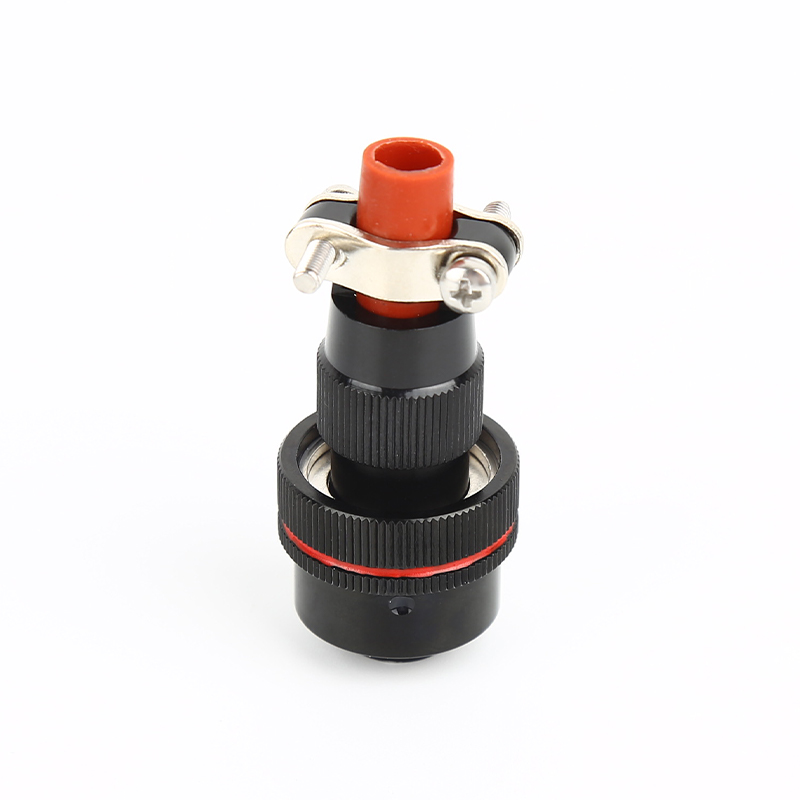

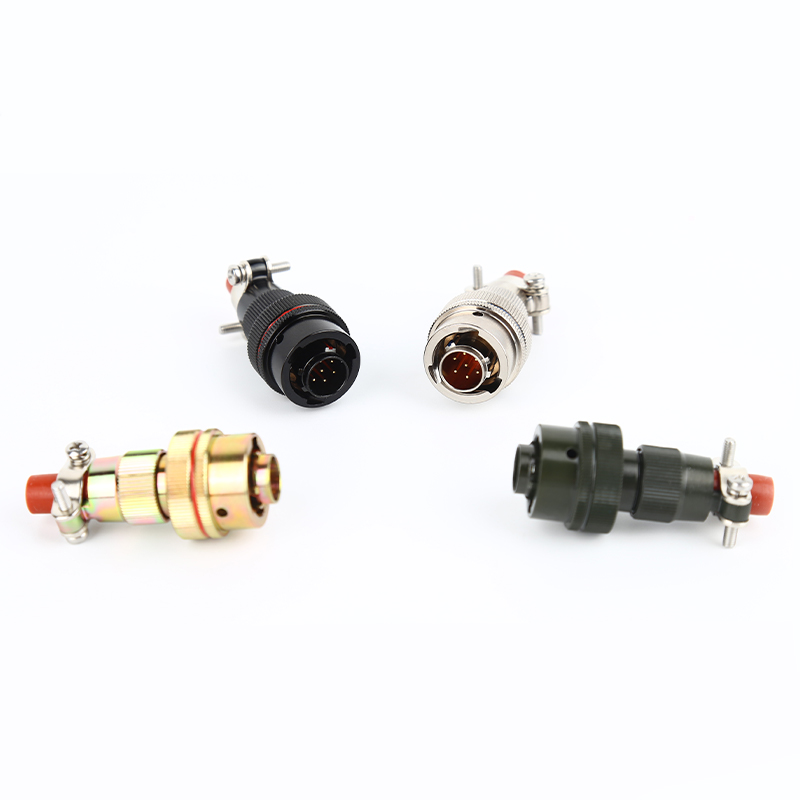

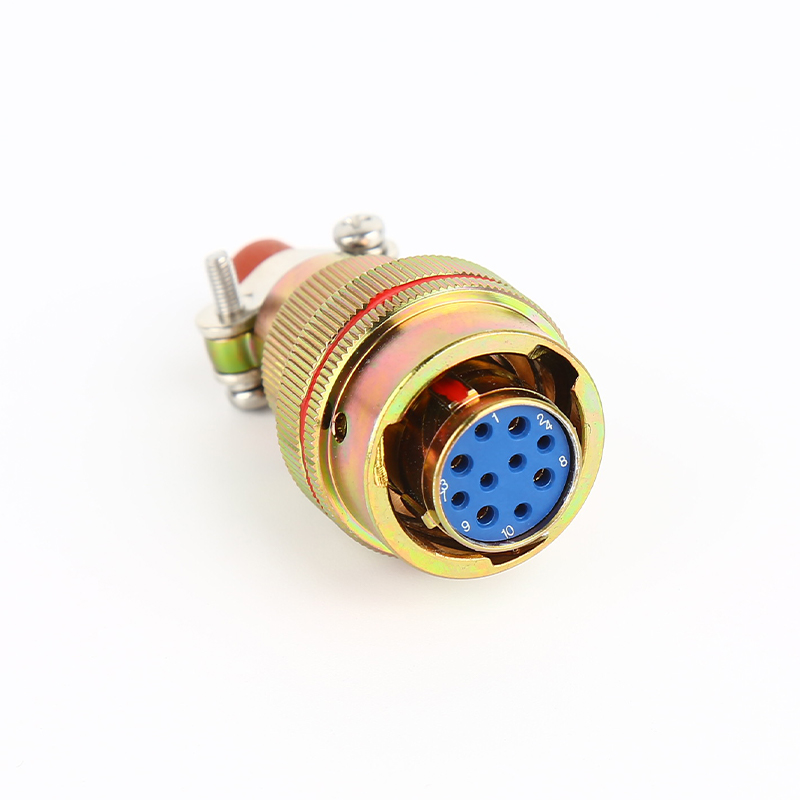

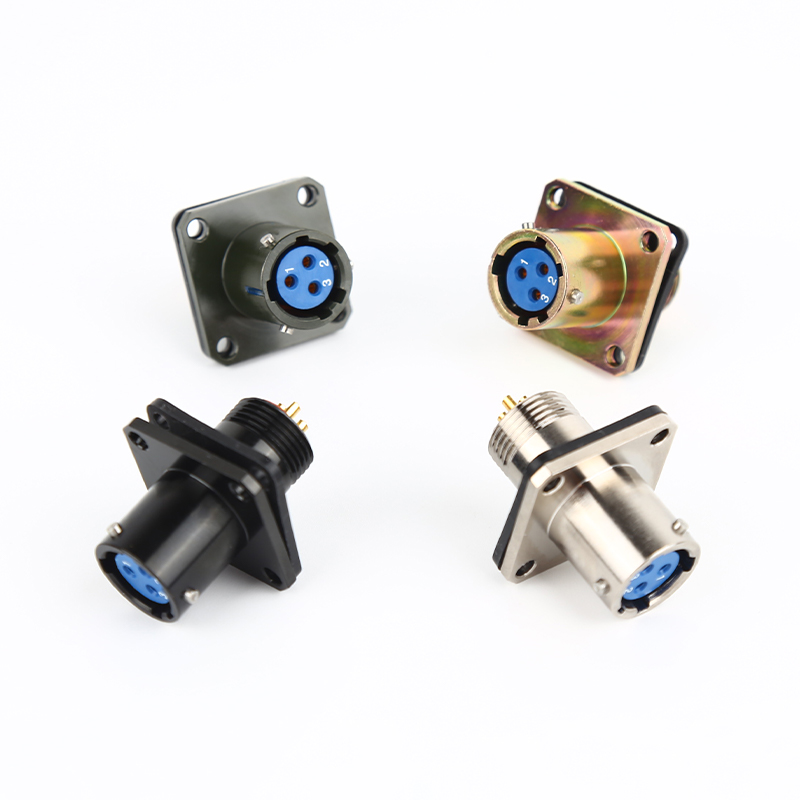

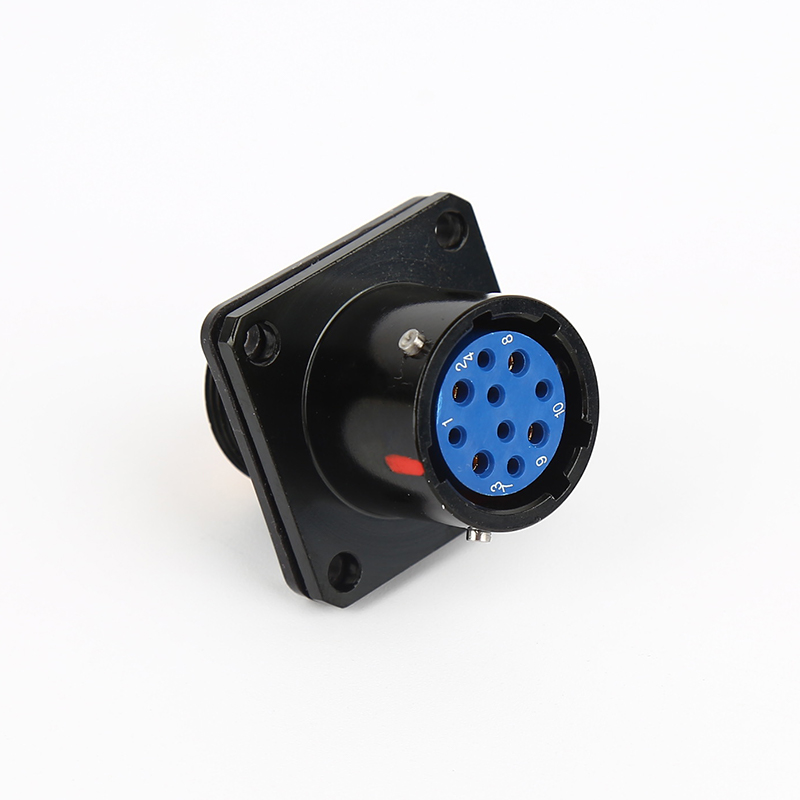

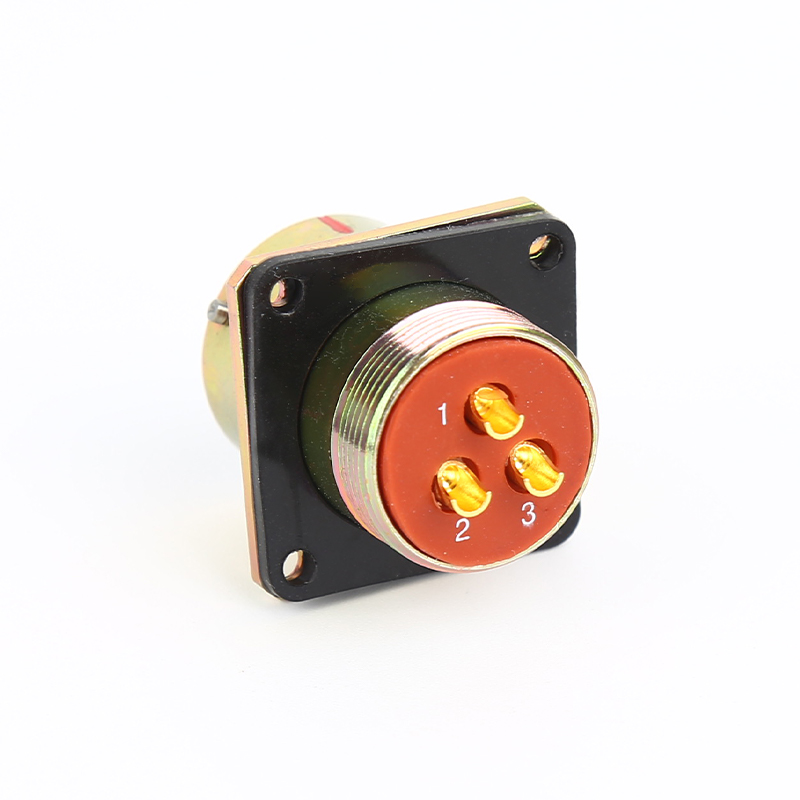

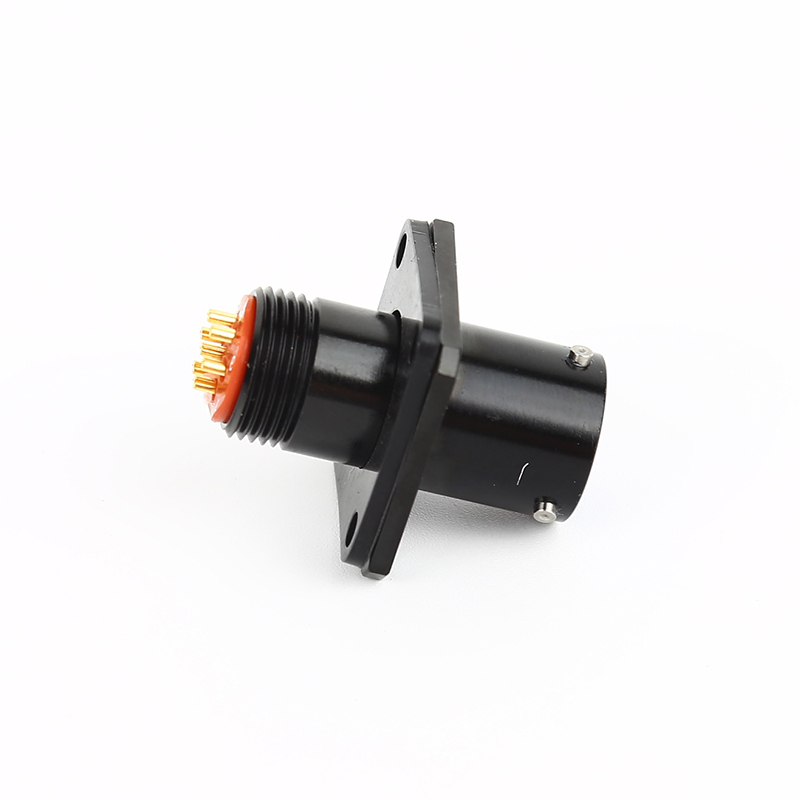

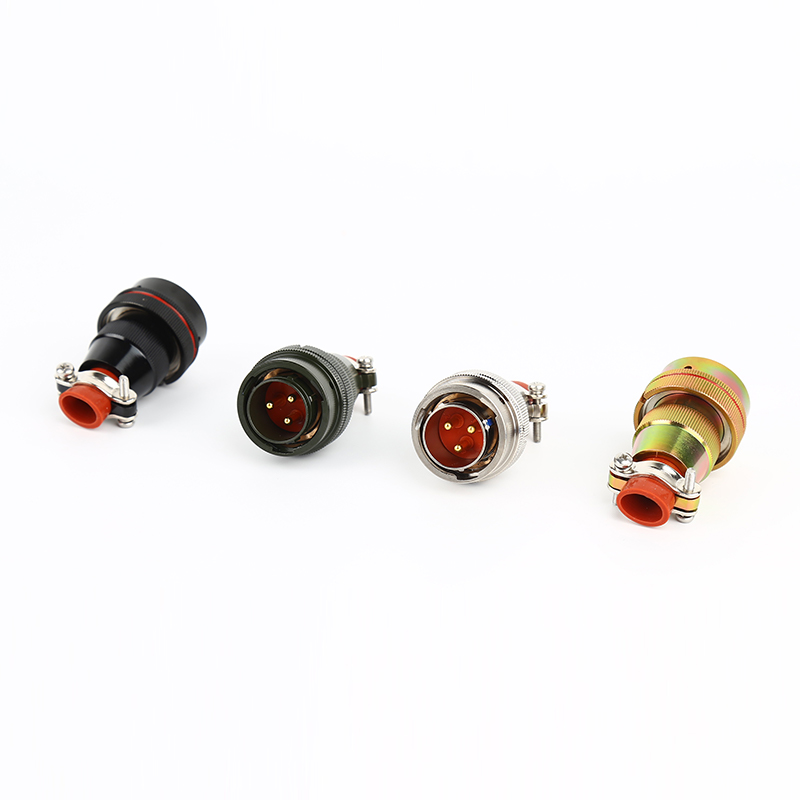

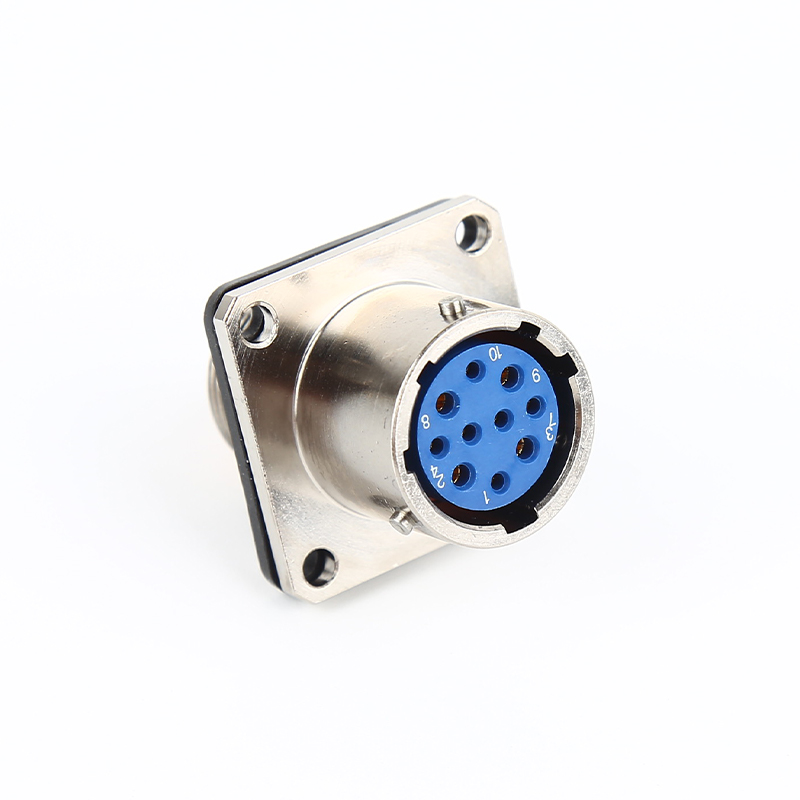

カスタムメイド XCEシリーズ-円形電気コネクタ

家 / 製品 / 円形電気コネクタ / XCEシリーズ
おすすめ商品
弊社オフィスにお電話ください

+86 176 0151 5794

E-MAIL

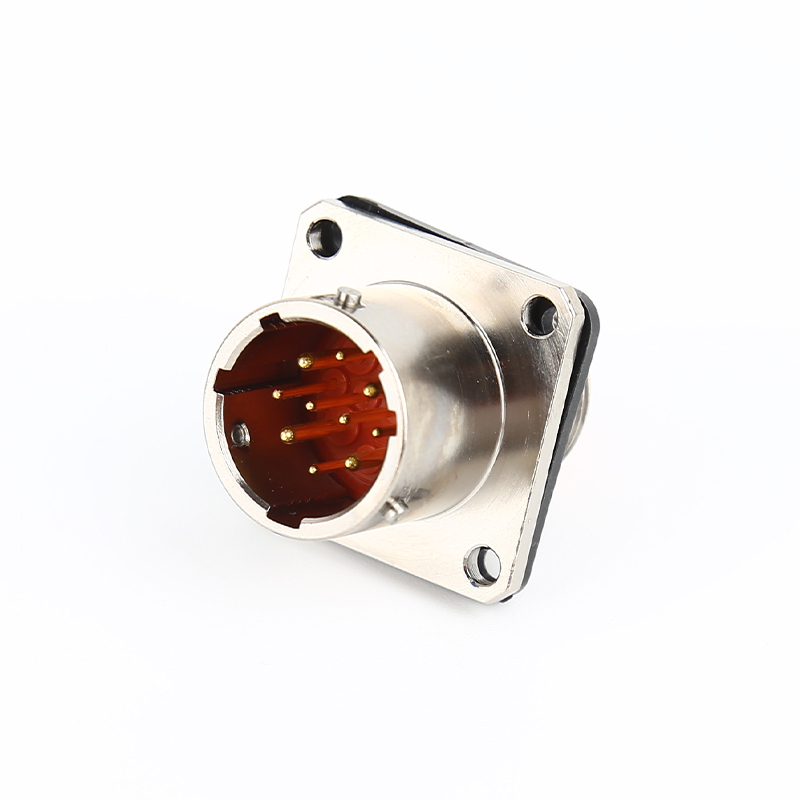

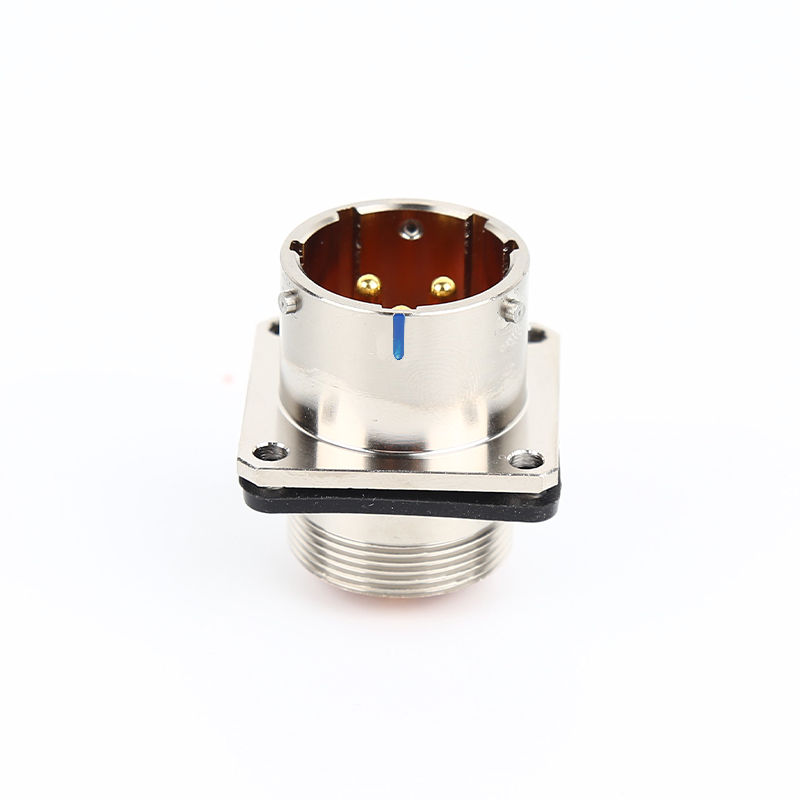

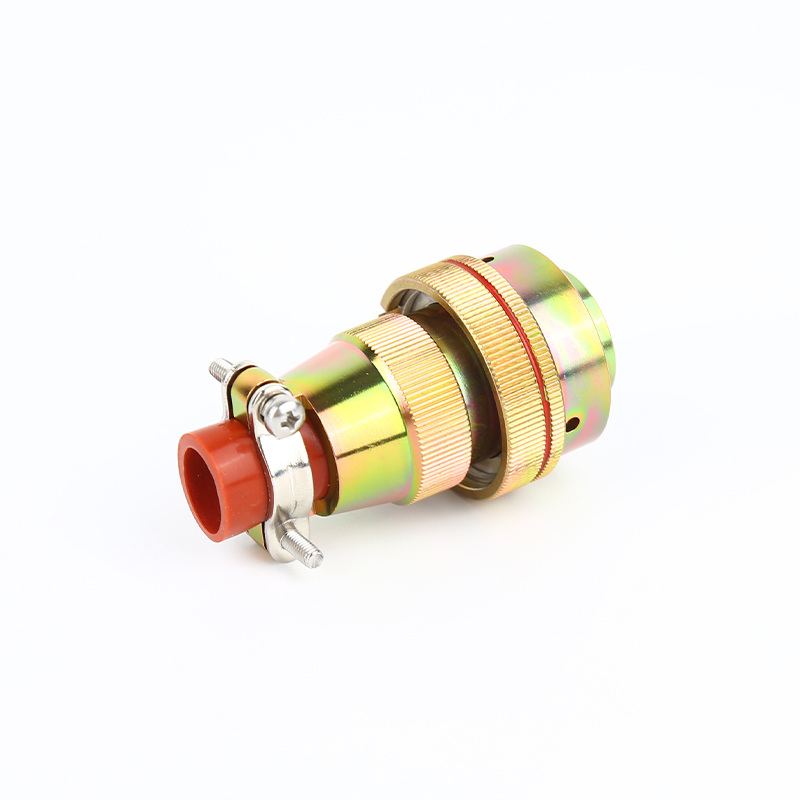

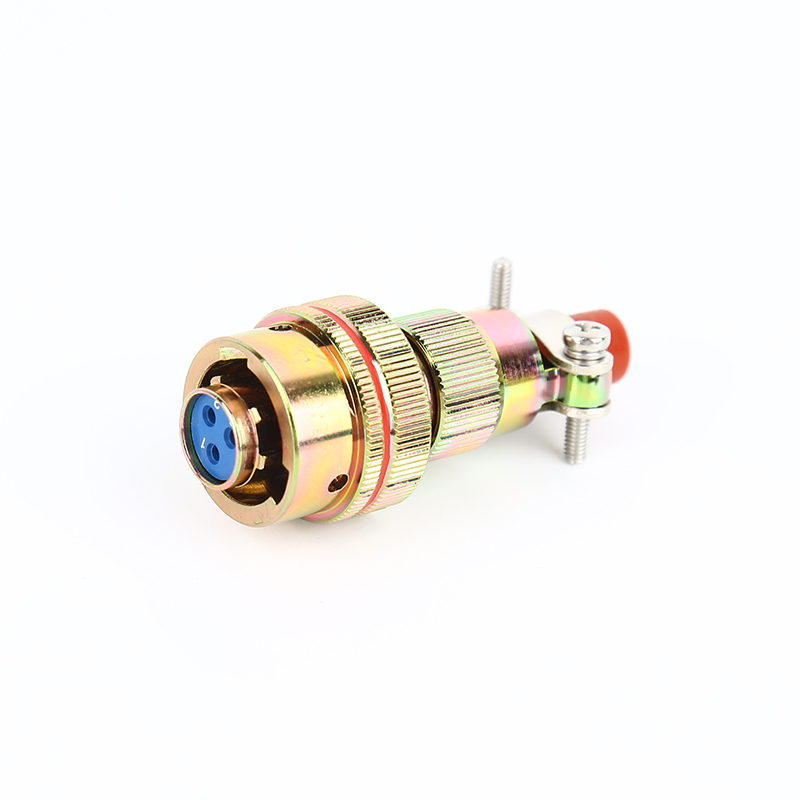

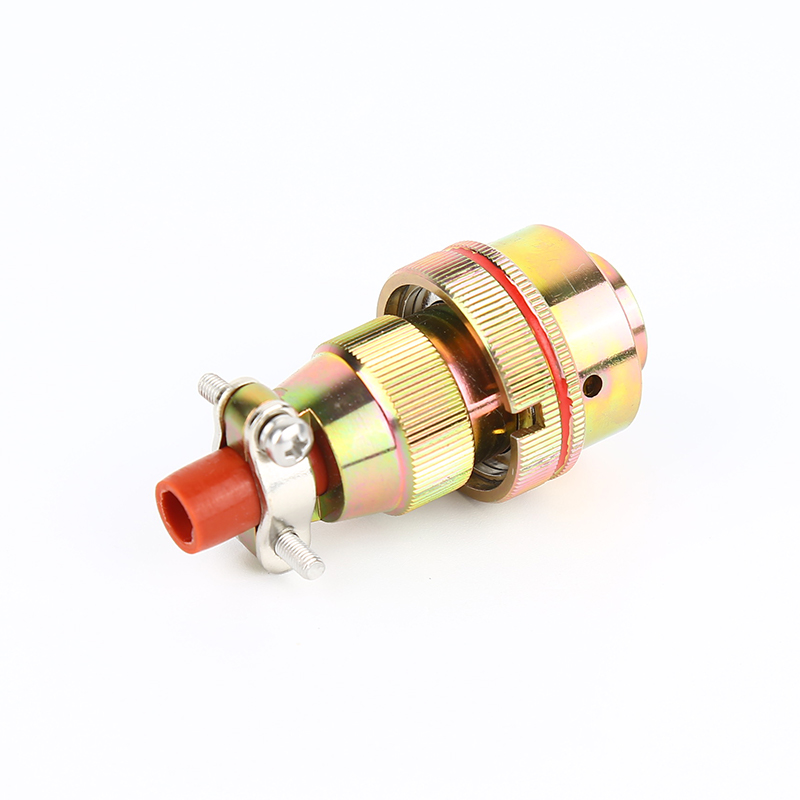

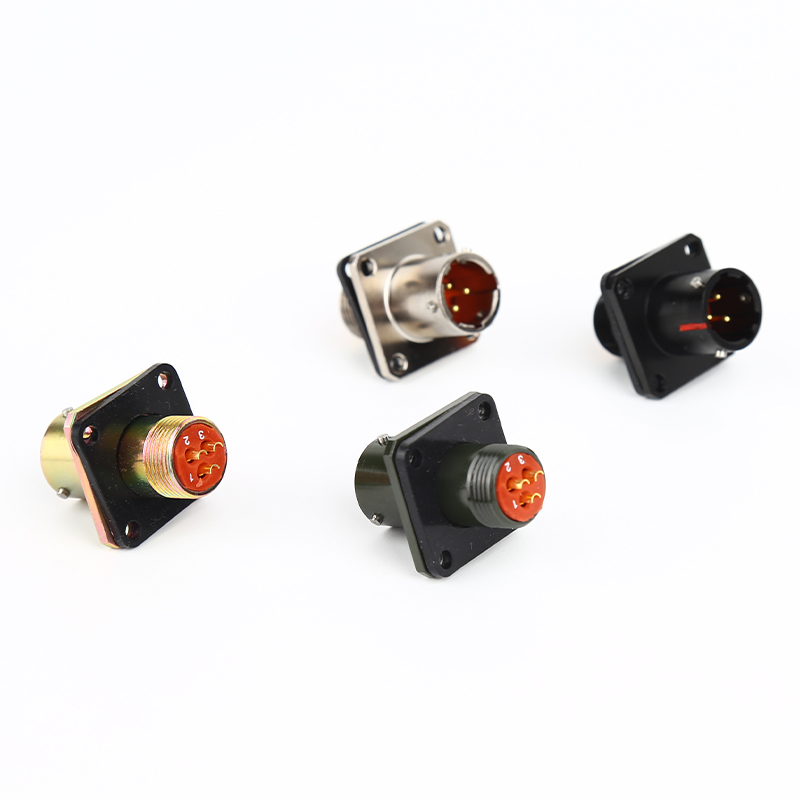

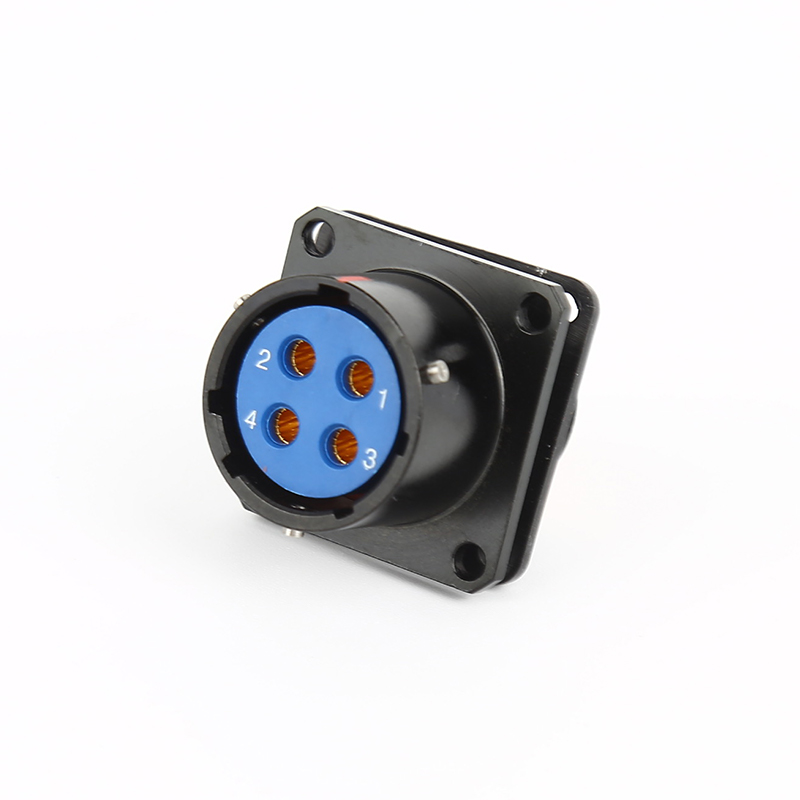

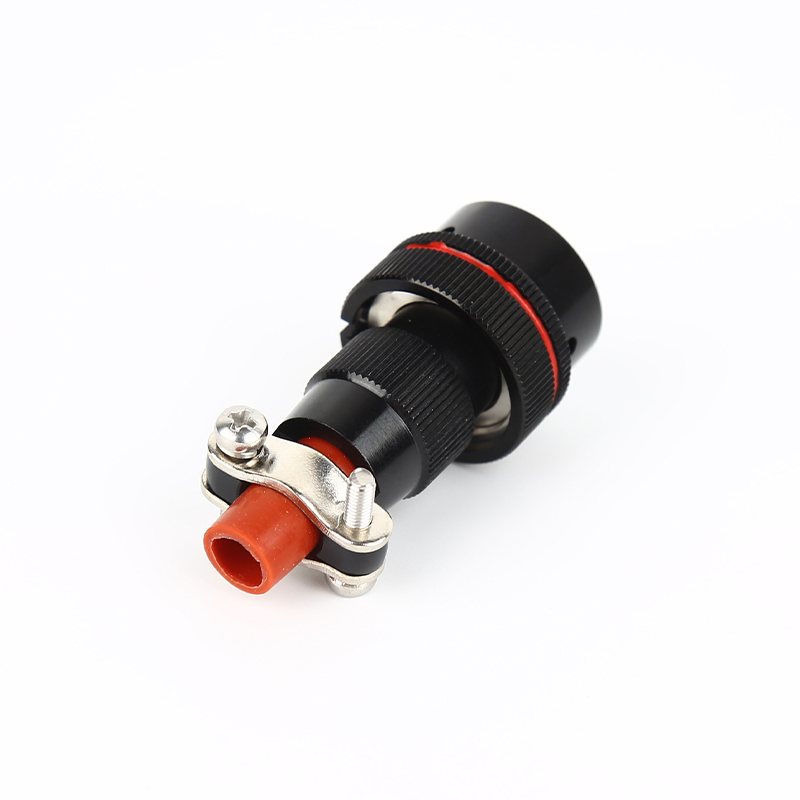

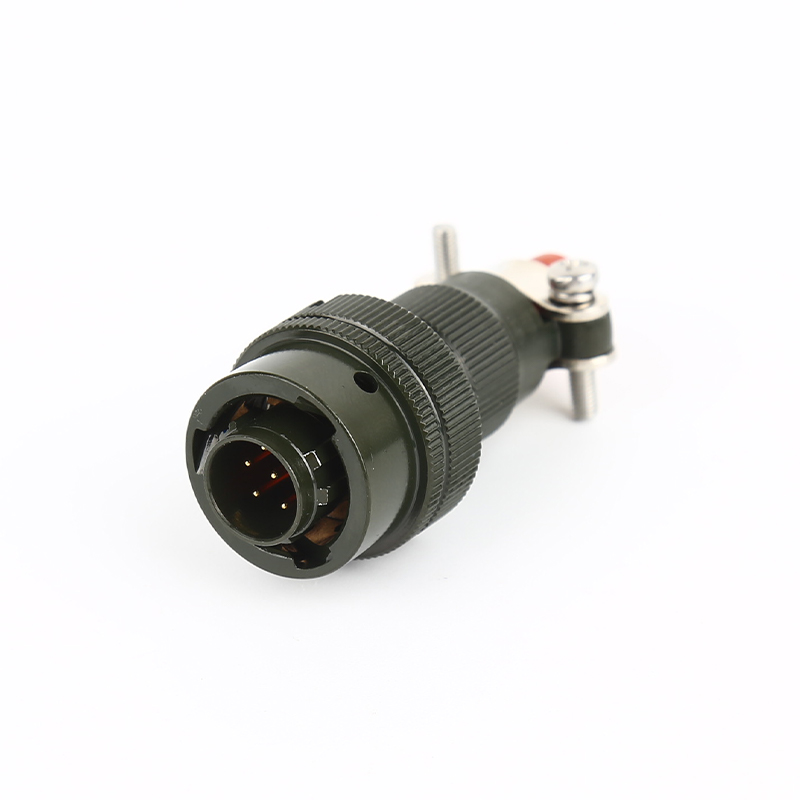

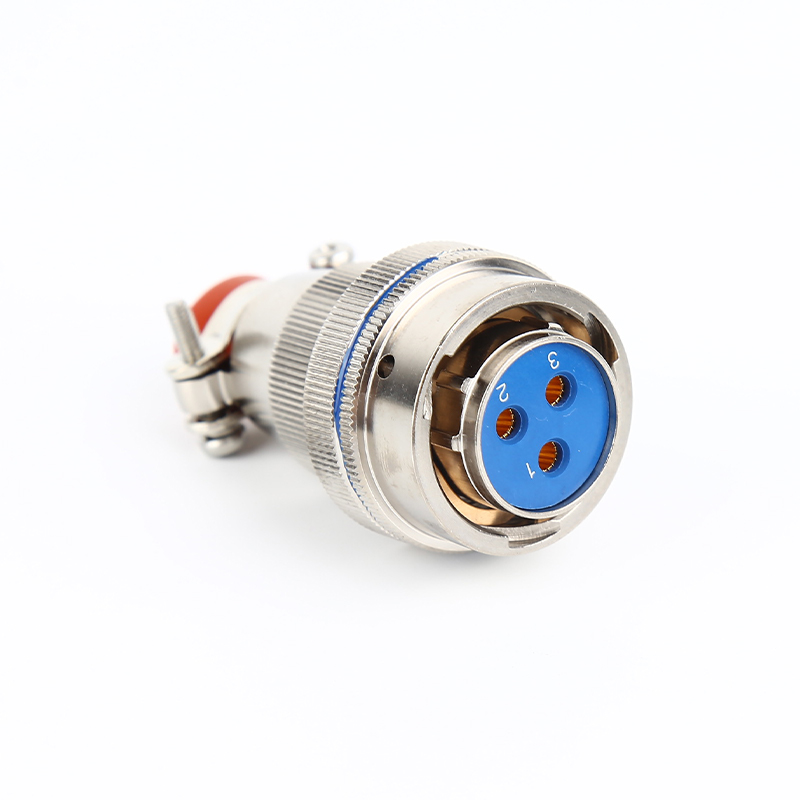

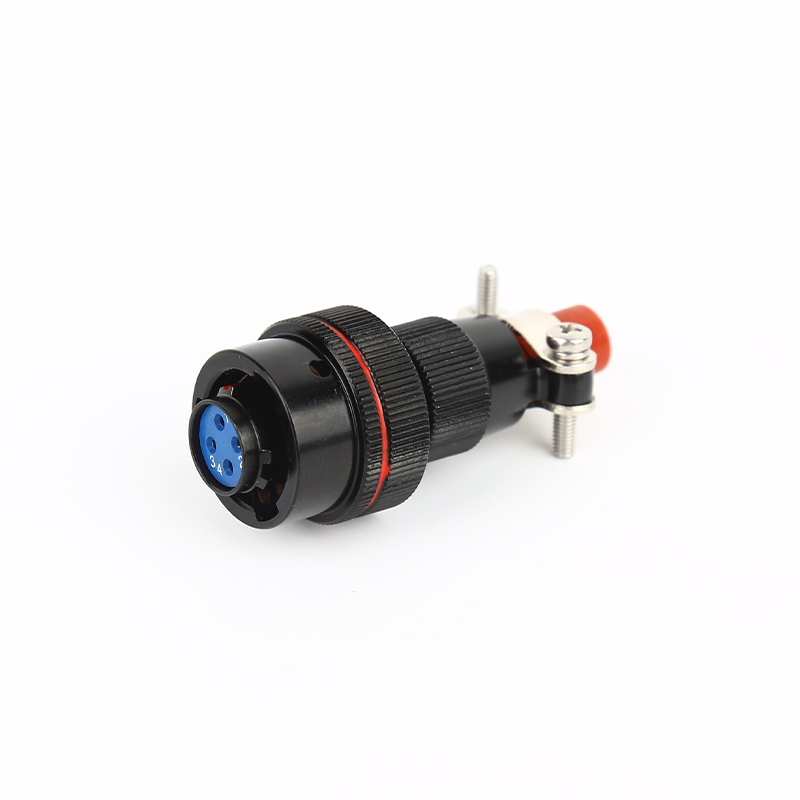

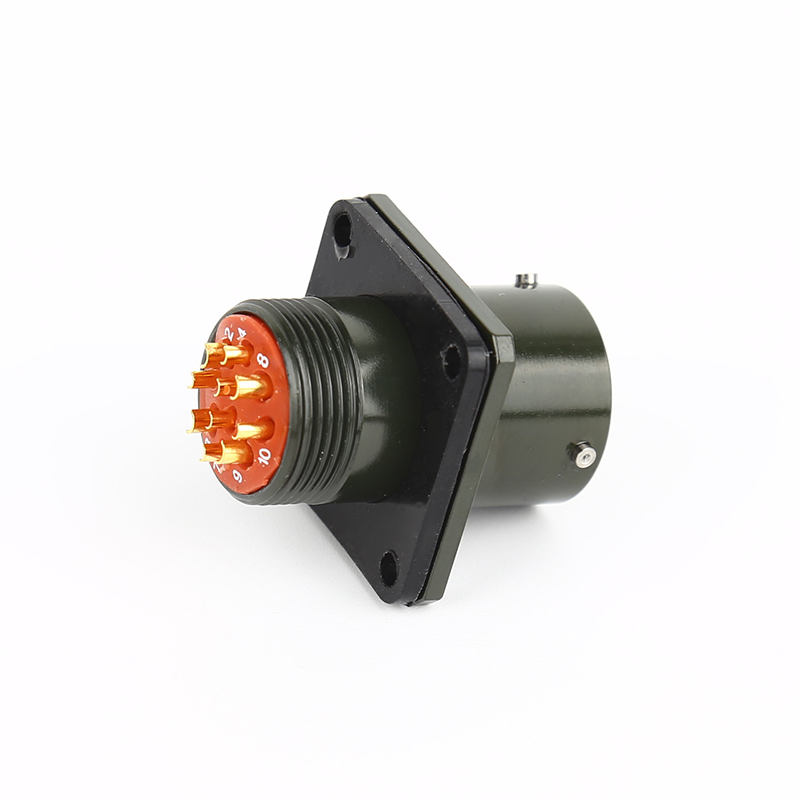

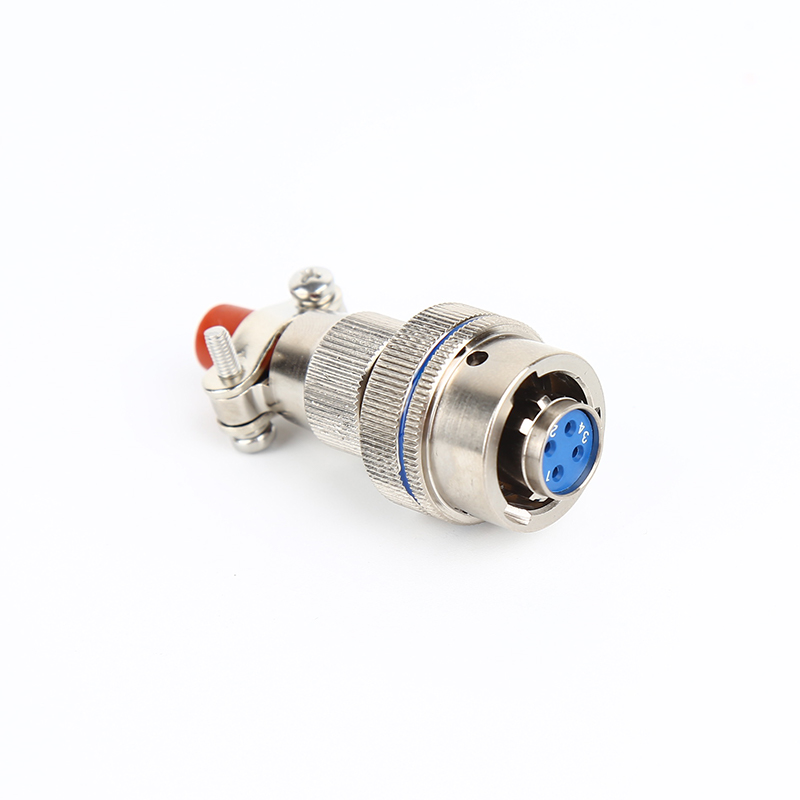

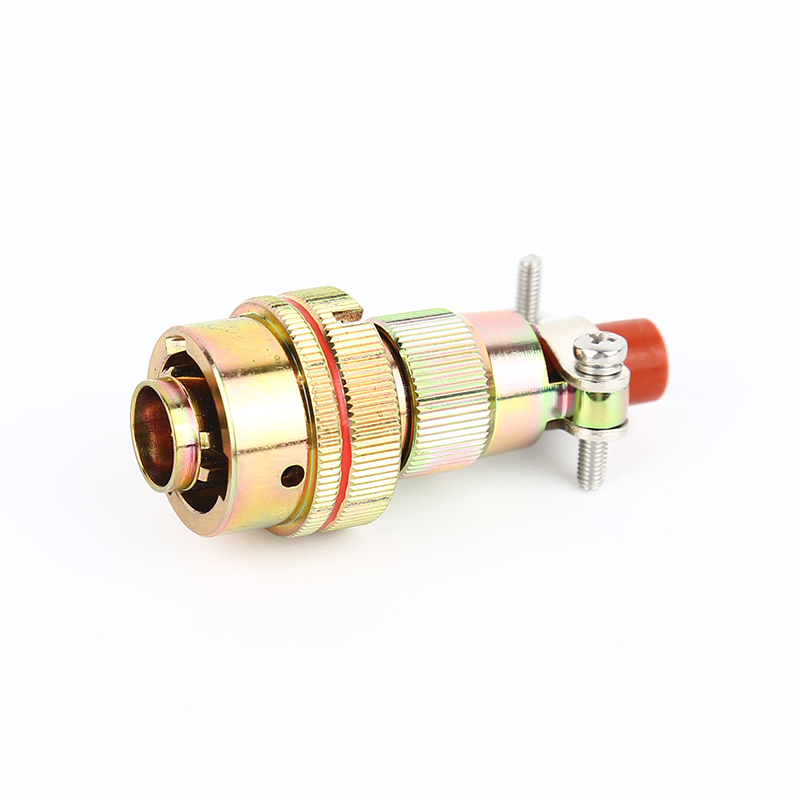

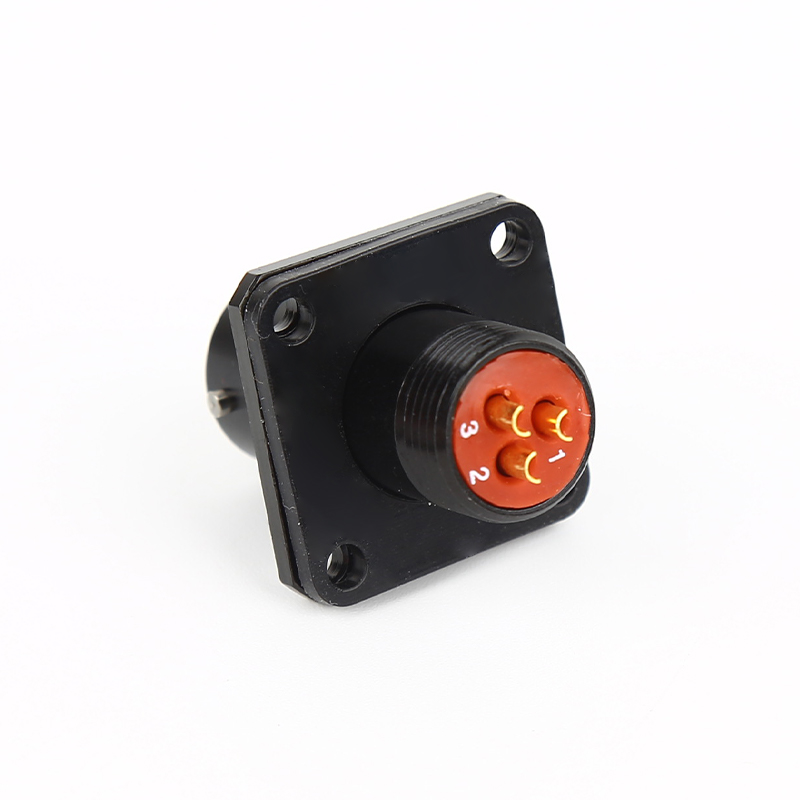

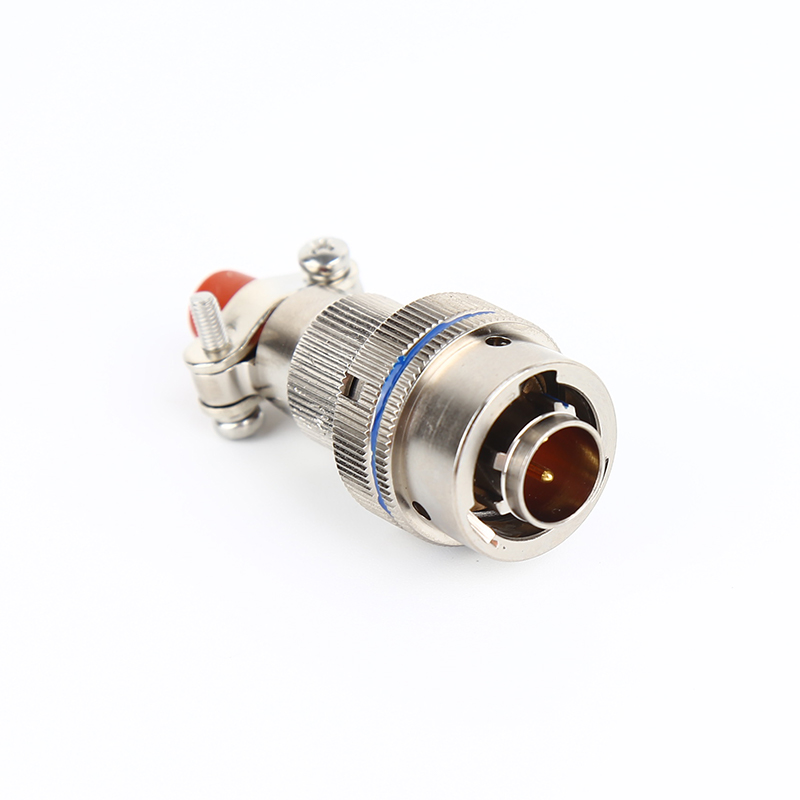

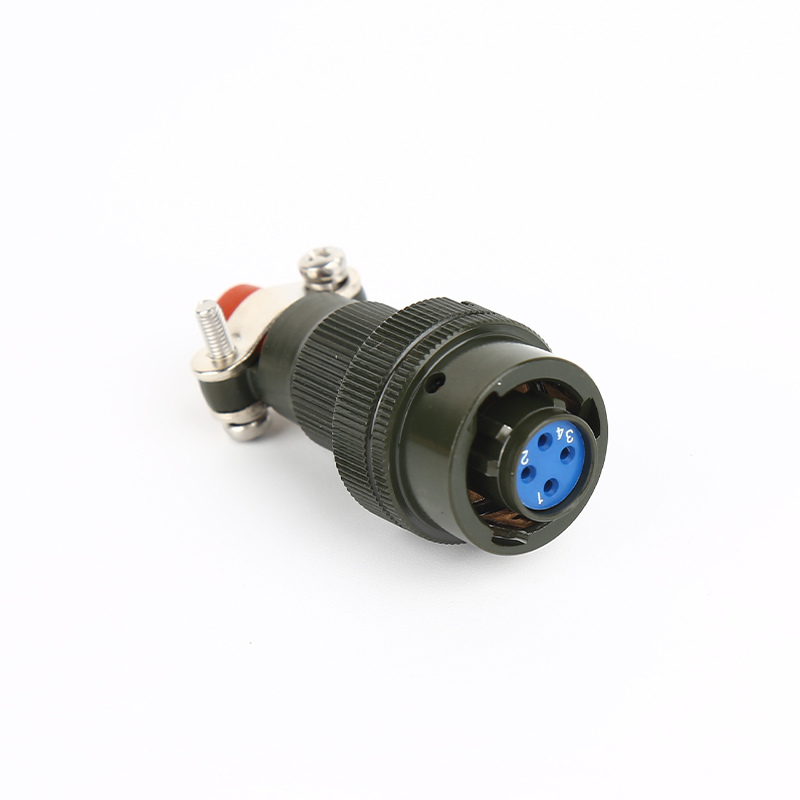

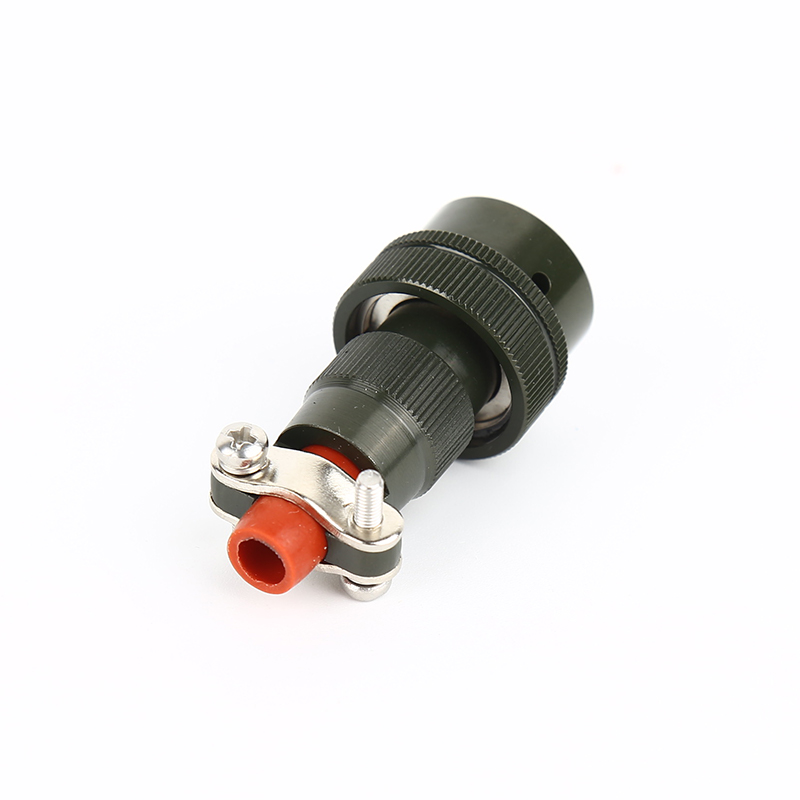

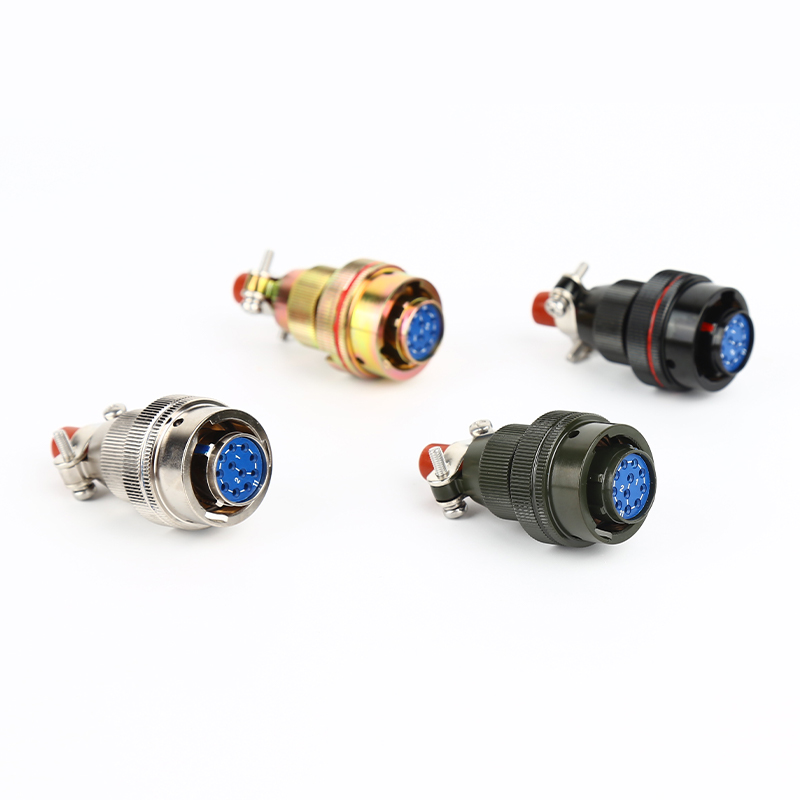

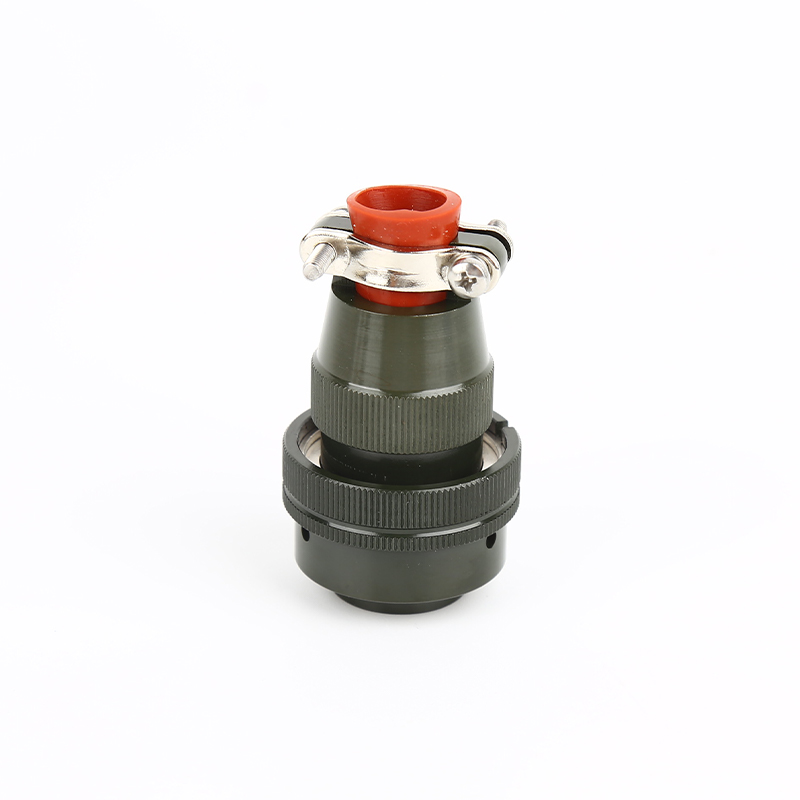

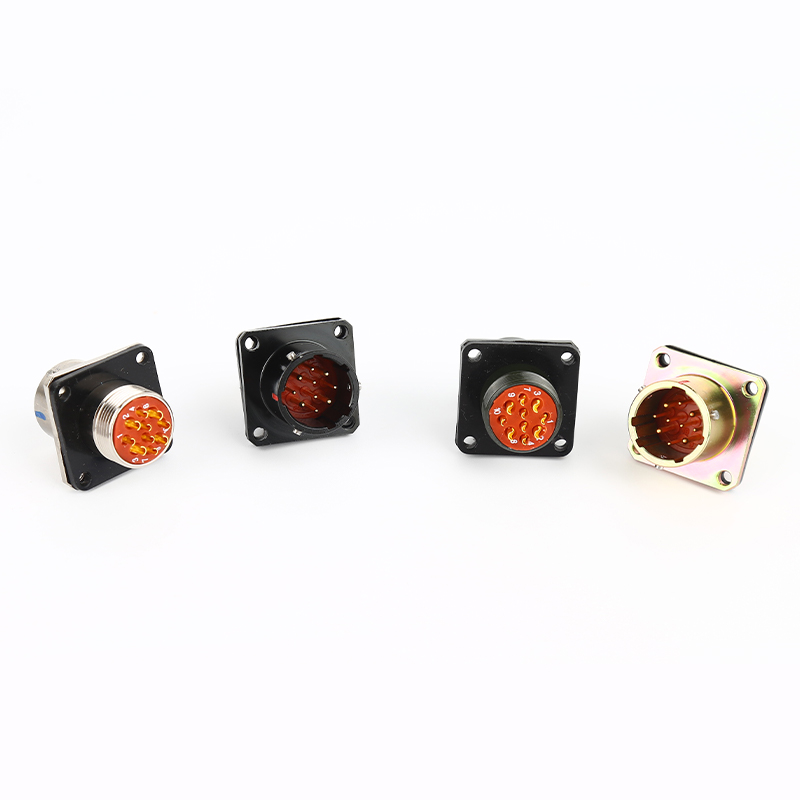

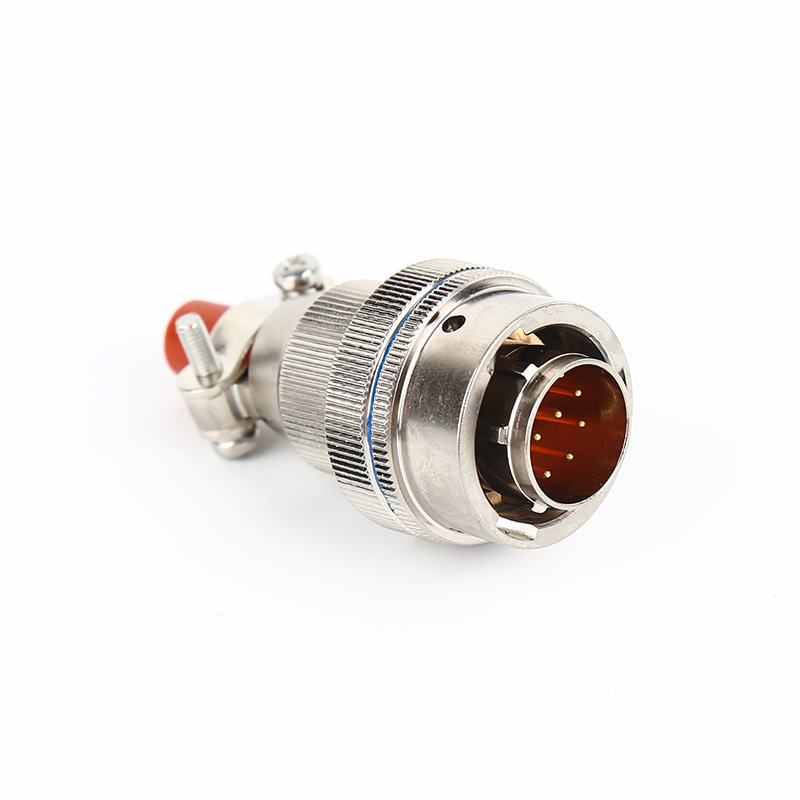

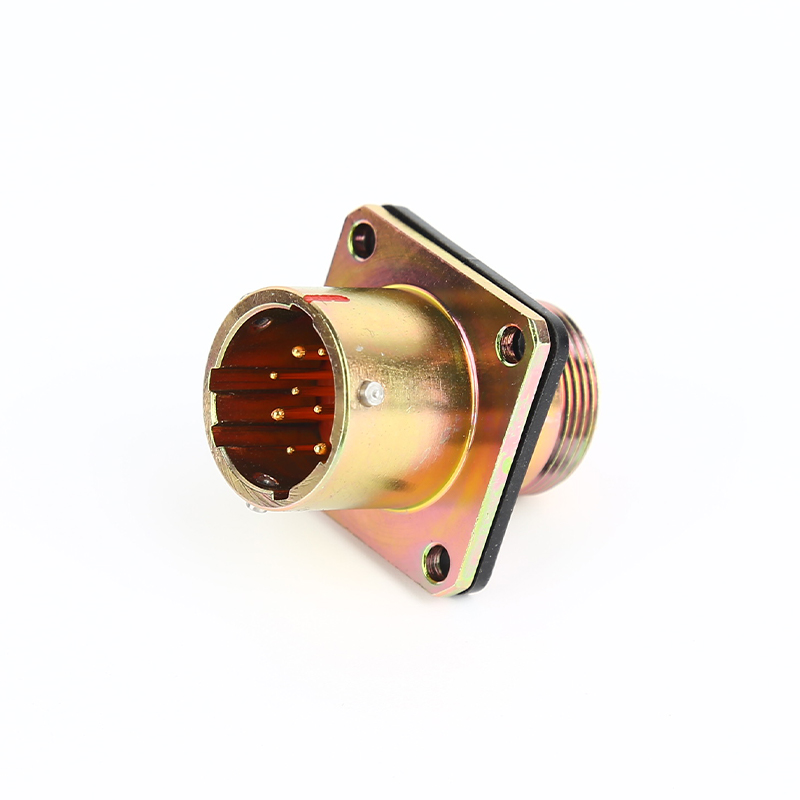

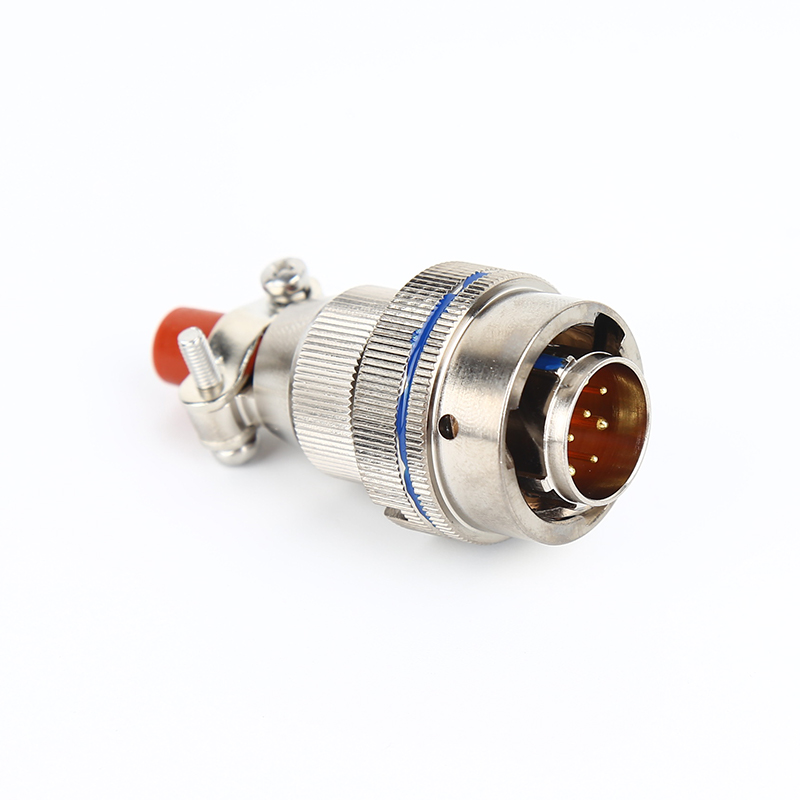

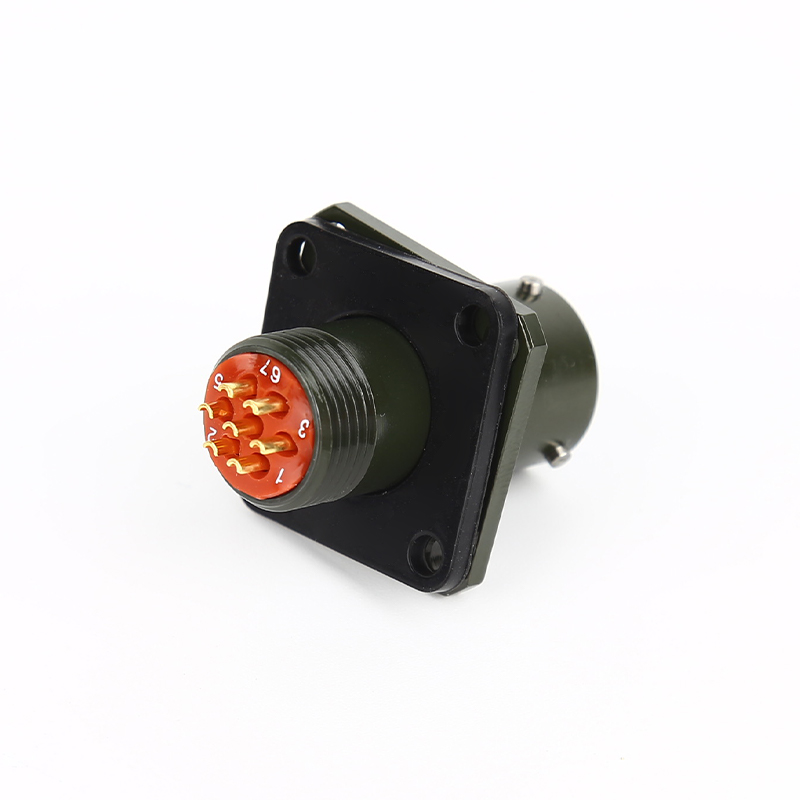

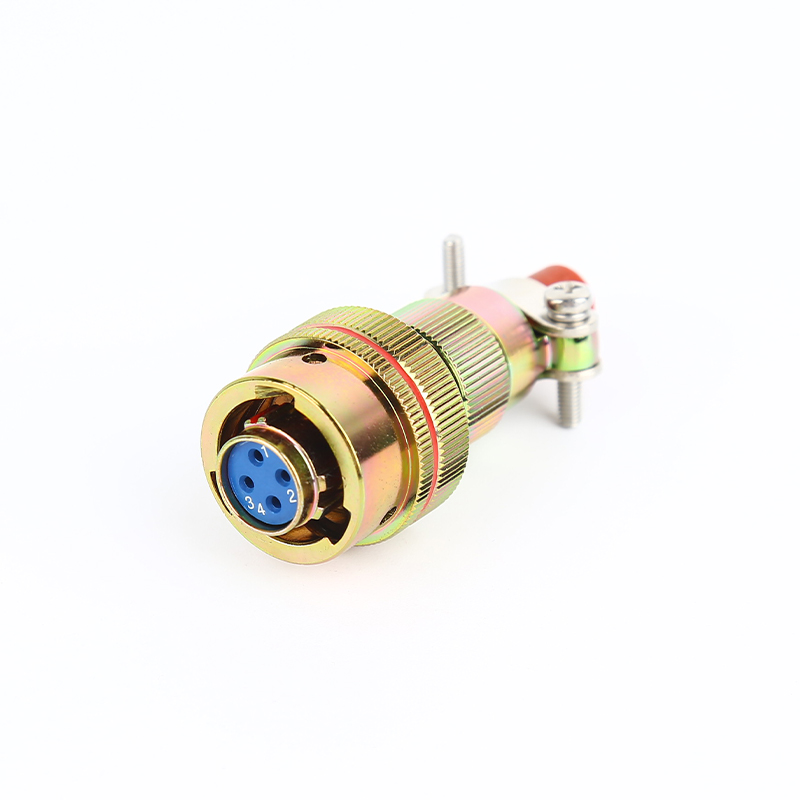

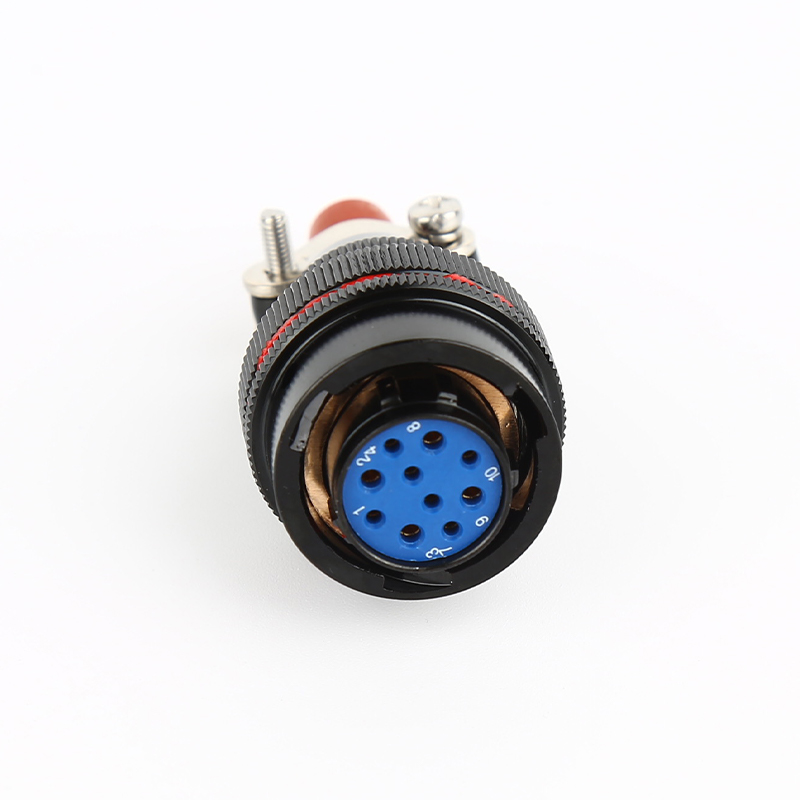

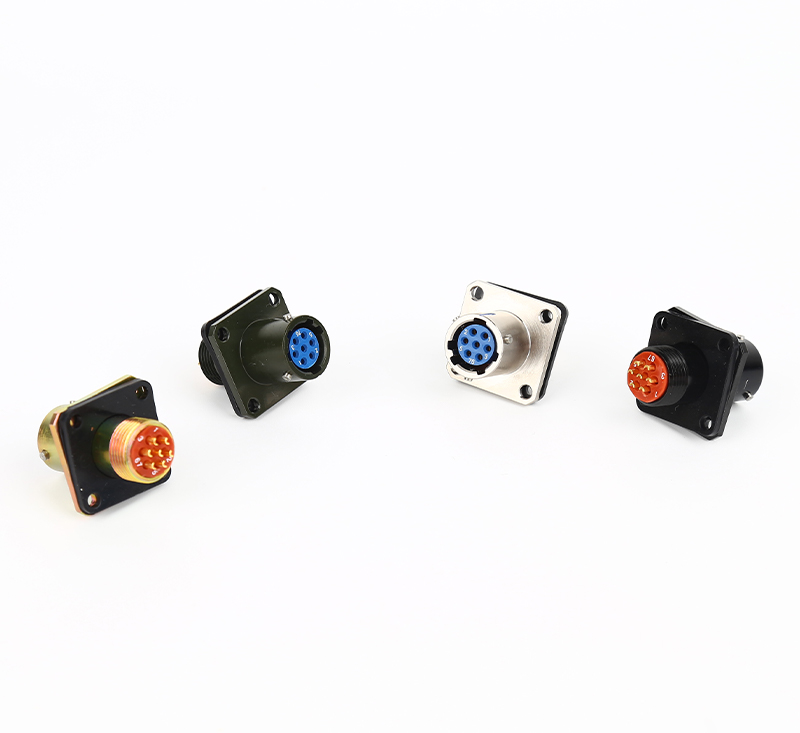

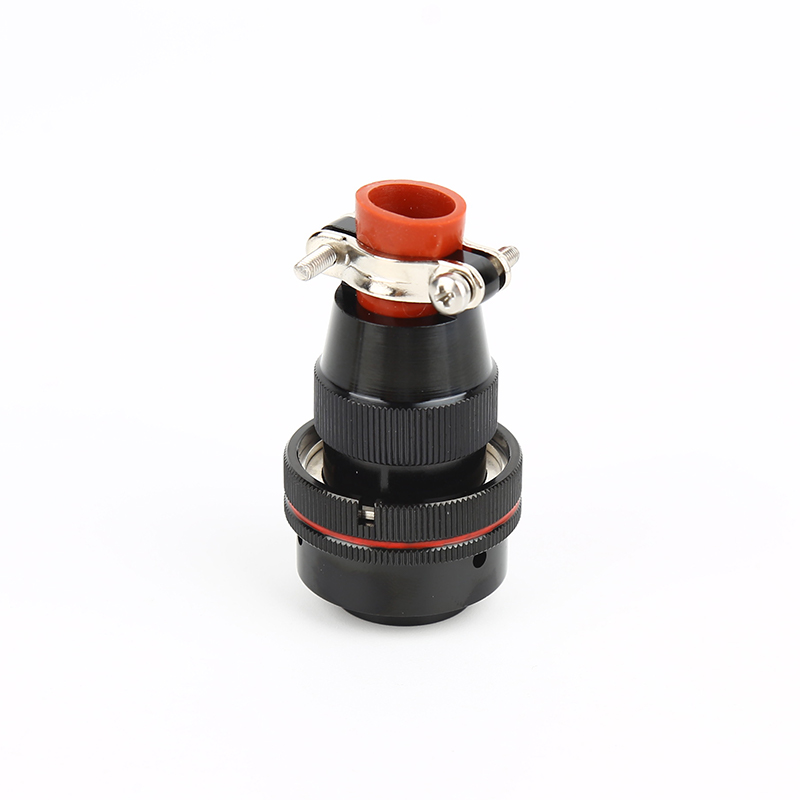

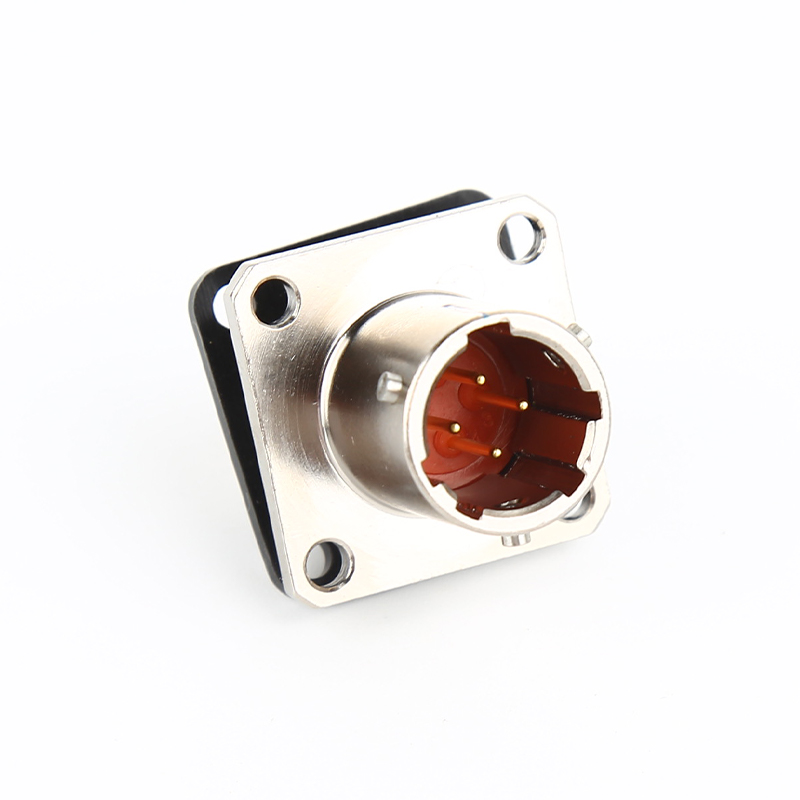

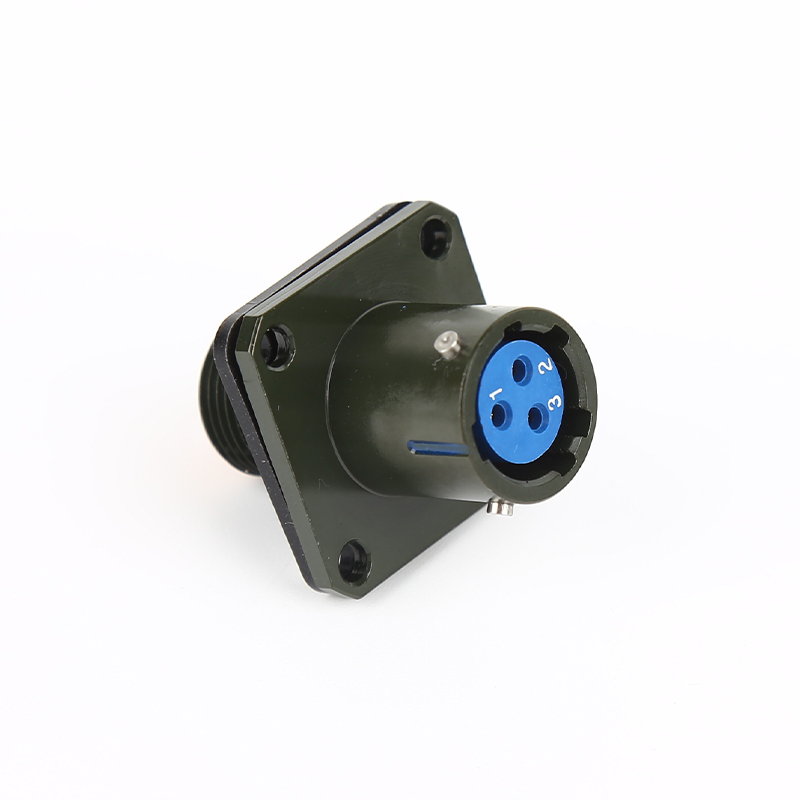

XCEシリーズ-円形電気コネクタ メーカー

製品の紹介

XCタイプの接触配置に基づいて、すべての電気特性は変更されておらず、穴の間隔が圧縮されています。同じ数のコアでは、XCタイプよりも小さくて軽いです。この一連の製品の接触密度は、MIL-C-26482に相当します。シリーズ1。

●Bayonetタイプのクイック接続システムは、操作が容易で、信頼性の高い接続があり、振動と衝撃に耐性があります。

●5ボタンの位置には、盲目の挿入および誤った挿入予防機能があります

●同じ外観のコネクタ間の誤関係を避けるために、選択できる5つの重要な位置があります。

●信頼性の高い双曲線ワイヤスプリングジャックは、コネクタの挿入と抽出を柔らかくし、接触抵抗が低い。

●プラグとソケットの終了方法は溶接です

●プラグとソケットには、ピンまたは穴を装備できます。

●エンタープライズ標準の実行：Q/321202HL003-2009

主な技術的パフォーマンス

[機械的特性]

- Casing：高強度のアルミニウム合金

シールドコーティング：亜鉛メッキ軍の緑の不動態化、化学ニッケルメッキ

非シールドコーティング：陽極酸化された黒

——insulator：熱セット材料

- シーリングボディとシーリングリング：シリコンゴム

- コンタクトパーツ：

材料：銅合金メッキ：金メッキ

——vibration：周波数10 ～2000Hz加速：196m/s²

- インパクト：加速980 m/s²

- コンテンツ加速：980m/s²

- メカニカルライフ：≥1000回

[電気性能]

- 抵抗と定格電流を接続します：

仕様の連絡先mm

抵抗MΩに接触します

定格電流a

溶接ワイヤ単純な内径mm

φ1.0

5

5

φ1.3

φ1.5

2.5

10

φ1.8

φ2.0

1.25

20

φ2.5

φ3.0

0.75

40

φ3.4

- 定格電圧、耐電圧、断熱抵抗：

作業環境

定格電圧v

耐電圧v

断熱抵抗MΩ

通常の温度状態

500

1500

≥5000

熱くて湿度の高い状態

500

1125

≥100

低圧条件（1kpa）

250

300

—

- エンクロージャー間の電力の連続性：

アルミニウム合金シェル≤2.5mΩ

[環境パフォーマンス]

- 温度の操作：-55℃ -200℃

- 関連湿度：40℃で95％

- サルトスプレー抵抗：エレクトロレスニッケルメッキ96H

ステンレス鋼の不動態化1000H

- 作業高さ：30000m

また、電気コネクタには、優れた抗耐性、アンチモールド、抗放射、抗砂、および粉塵特性もあります。

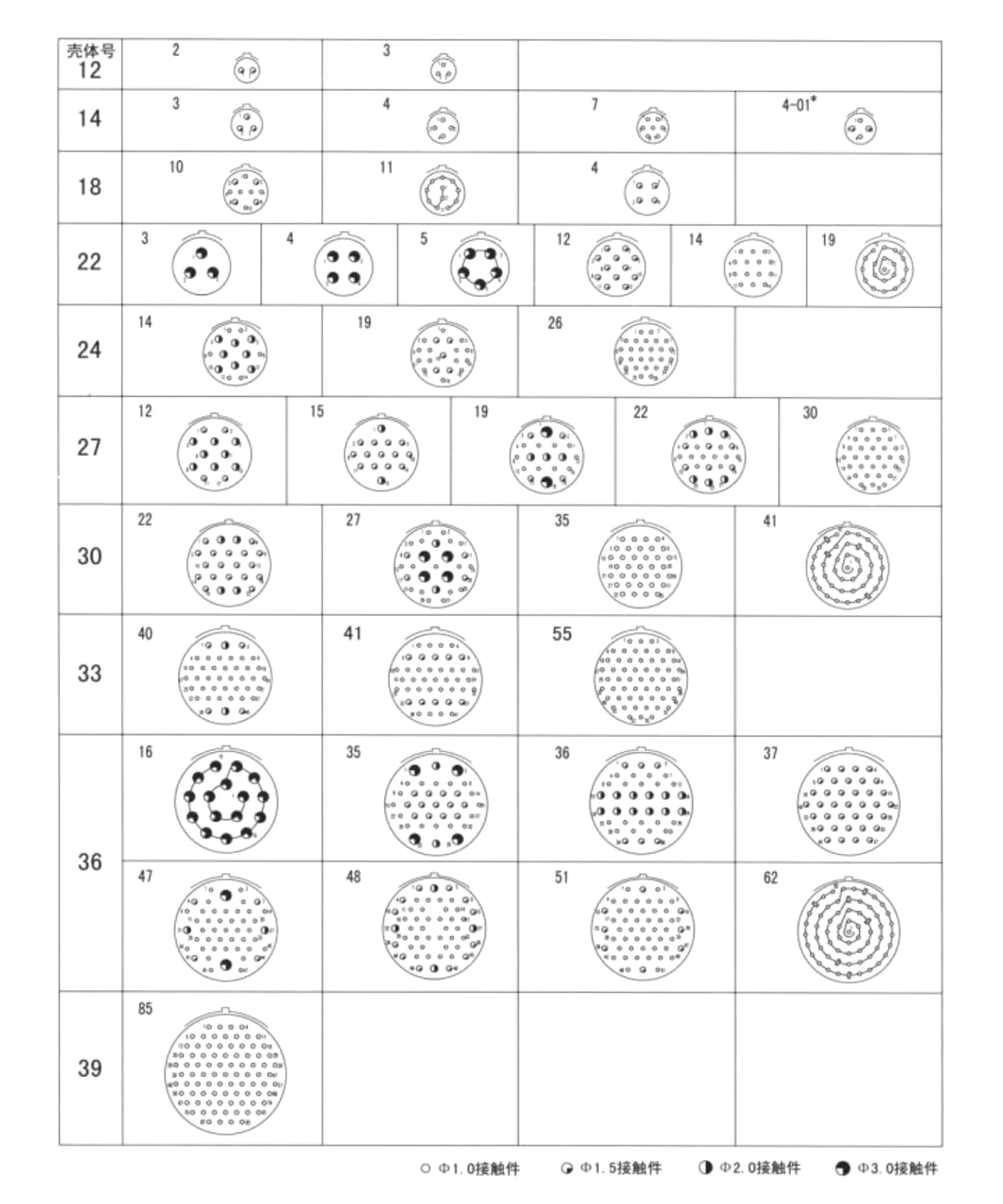

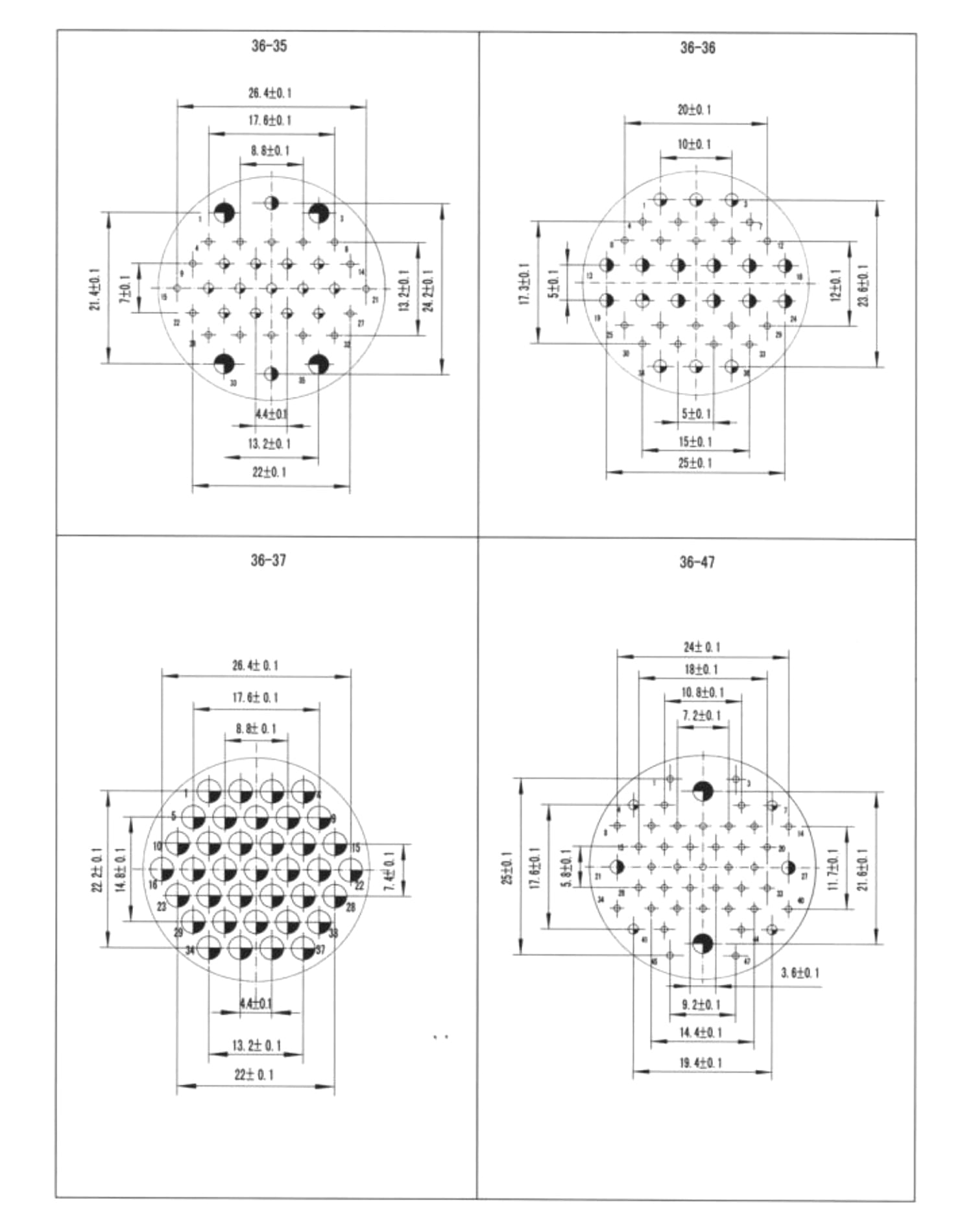

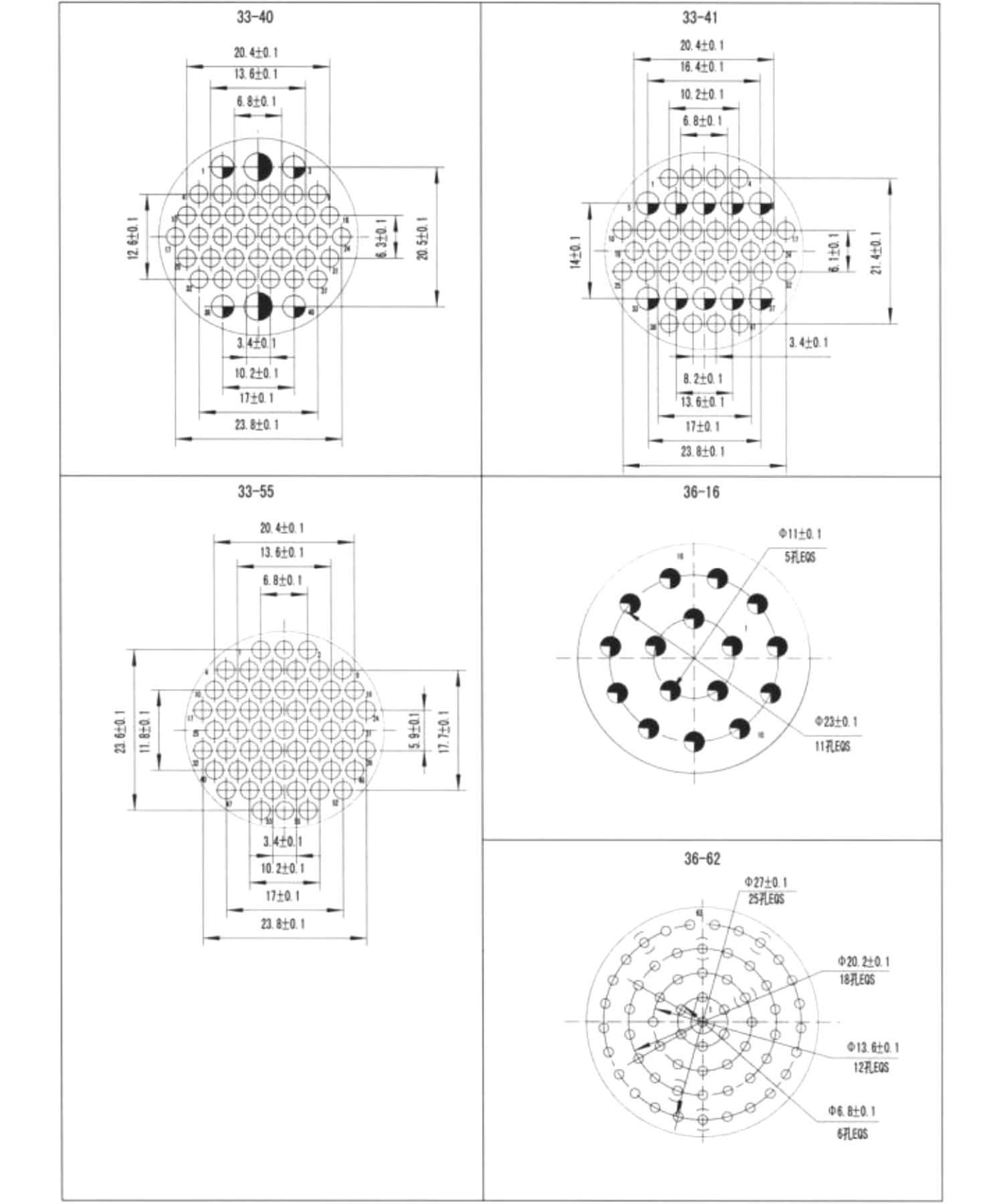

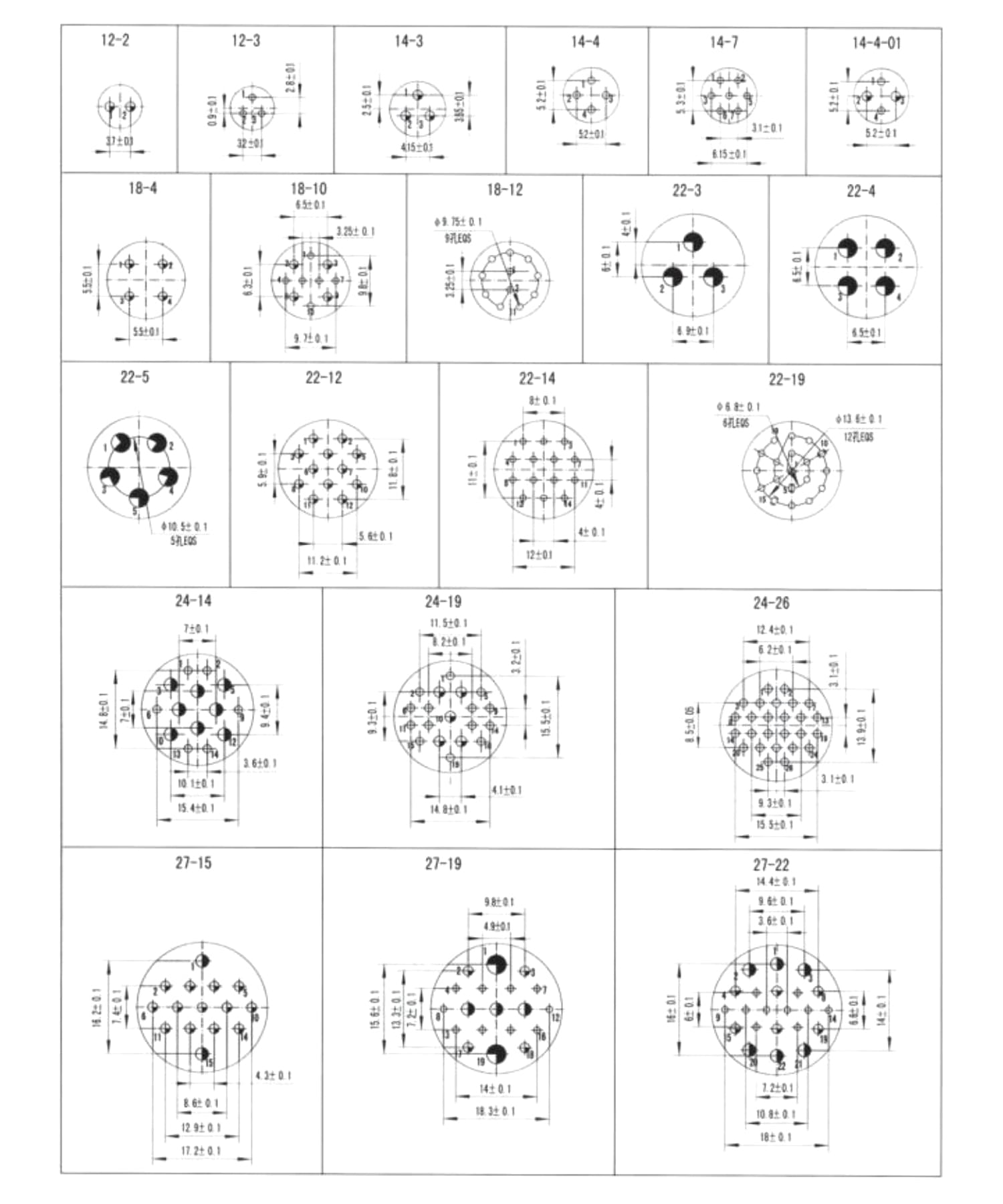

XCEシリーズの連絡先の配置（針に取り付けられた絶縁体挿入面のビュー）

*注：「4-01」連絡コードの「-01」は、注文モデルを書くときは、XCE-14TZP-01などの最後に配置する必要があります。

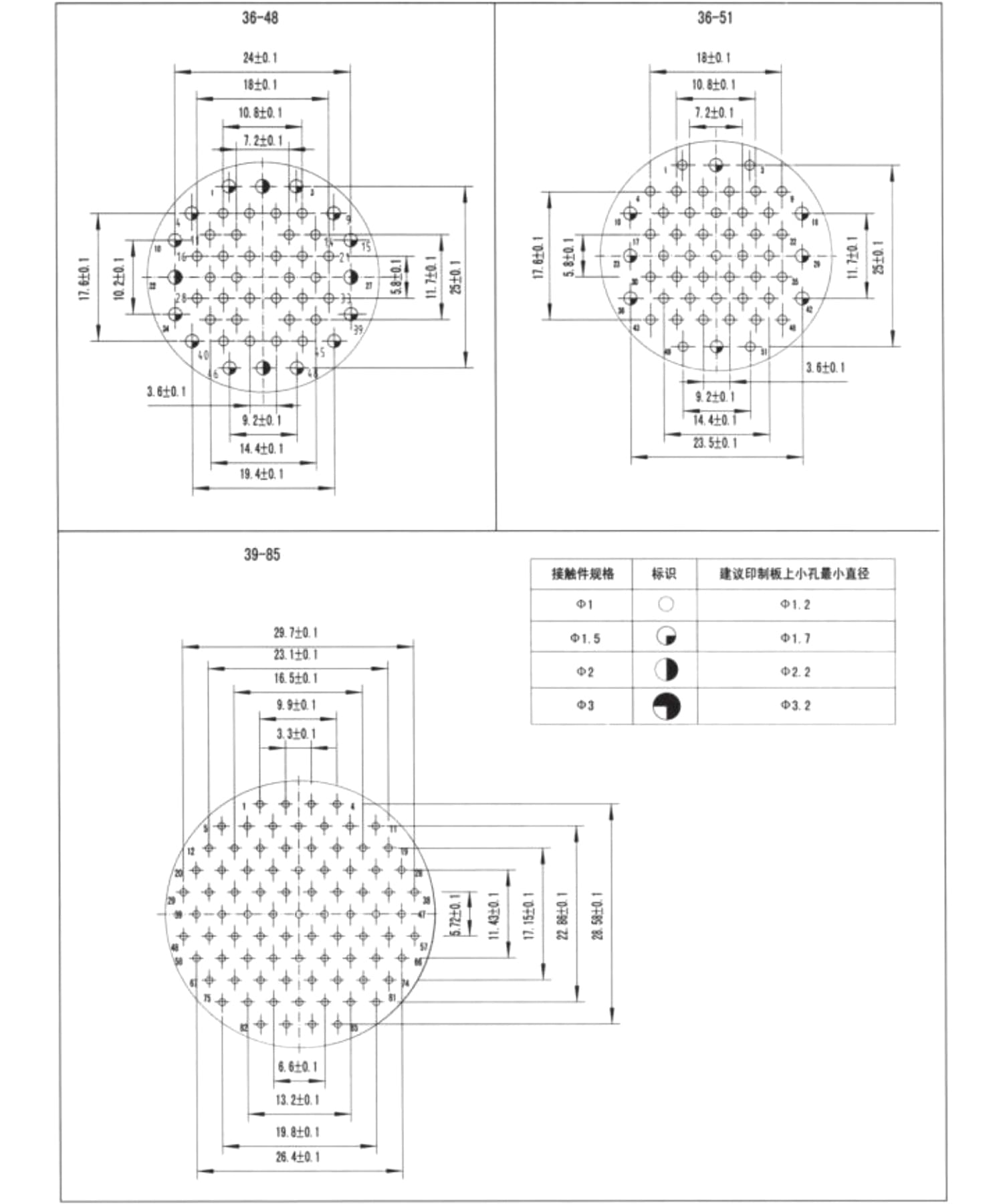

XCEBプリント回路基板配線の推奨寸法（ピンマウントされた絶縁体印刷面）
