カスタムメイド XCFシリーズ-円形電気コネクタ

家 / 製品 / 円形電気コネクタ / XCFシリーズ
おすすめ商品
弊社オフィスにお電話ください

+86 176 0151 5794

E-MAIL

XCFシリーズ-円形電気コネクタ メーカー

この一連の電気コネクタは、MIL-C-38999-1シリーズの標準に相当し、高密度を持っています。サイズと軽量の特性があります。シェルは高強度のアルミニウム合金でできています。プラグとソケットには、ピンまたは穴を装備できます。接続方法は、バヨネットタイプのクイック接続と分離であり、操作が容易で、関連性があり、抗振動があります。接点は溶接されており、ジャックはスプリングホールであり、柔らかいプラグとプラグを解除し、接触抵抗が低い、湿気防止、塩の噴霧、金型、雨aの特性があります。主に船などのさまざまな過酷な環境で使用されています。また、航空、航空宇宙、武器、フィールドコミュニケーション、その他の軍事分野、郵便および通信通信、鉄道司令システム、コンピューター、ナビゲーション、ライン接続でも使用できます。

主な技術的パフォーマンス

●環境条件を使用します

作業温度：-55℃〜125℃

-55℃〜200℃（注文時に指定する）

相対湿度：40℃±2の90％-95％

振動：周波数10Hz-2000Hz。加速196m/s²

衝撃：加速980m/s²

一定の加速：980m/s

作業身長：30000m

機械的生活：プラグとプラグを1000回以上

●電気特性

定格電圧、耐電圧、断熱抵抗

作業環境

定格電圧（V）

耐電圧（V）

断熱抵抗（MΩ）

通常の温度状態

250

≥1000

≥500

熱くて湿度の高い状態

250

≥750

20以上

低圧条件（1kpa）

115

≥200

接触直径：φ0.635mm

定格電流：1a

接触抵抗：≤15MQ

溶接穴の直径：φ0.8mm

シェル間の電気連続性：アルミニウム合金シェル≤2.5mΩ

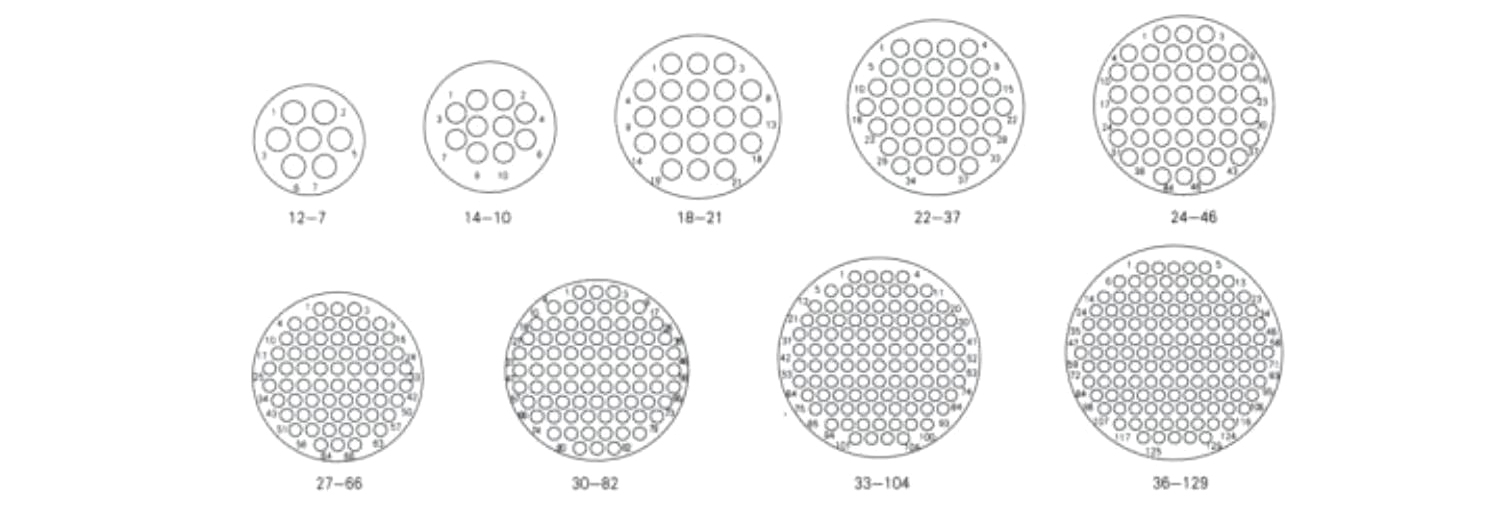

連絡先の配置（針の表面から表示）



私たちについて

電力効率電気コネクタ.

Taizhou Henglian Electric Co., Ltd. 2011年4月に設立され、「銀杏の故郷」として知られる河畔都市・泰興市に位置し、電気コネクタの研究開発、生産、販売を専門とするハイテク企業です。

私たちは 中国 Custom XCFシリーズ-円形電気コネクタ メーカー そして OEM/ODM XCFシリーズ-円形電気コネクタ サプライヤー.

従業員数は150名以上、その中には様々な専門技術職の従業員が30名以上おり、固定資産は3000万元、各種機械加工設備や試験設備を有しています。

近年、当社は「張橋鎮トップ10企業」、「張橋鎮トップ10企業」に連続して評価され、「泰興市優秀貢献賞」などの称号を獲得しました。

現在、当社の主力製品には、軍事規格Y11、Y17、Y27、Y50、YGD、YLH、YM、YW、J599I、J599II、J599III、XCシリーズの円形電気コネクタ、J7、J14、J20J、J29A、J30J、J63Aシリーズの長方形電気コネクタ、国家規格Y2、Y4、YP、LYP、YDなどのシリーズの円形電気コネクタがあります。製品は、参謀本部、総装備部、海軍装備部、第二砲兵隊などの軍事産業、武器、航空宇宙、原子力、鉄道、国営電力網、石油物理探査をカバーしています。当社には技術センターと品質検査センターがあり、洗練された生産設備、最新の試験施設、検査・試験方法を備えています。製品は、3つの保証機能、高密度、高信頼性、電子互換性などの特徴を備えています。当社は、さまざまなユーザー向けにさまざまな特殊電気コネクタを開発・製造し、顧客のニーズを満たすことができます。

同社は参謀本部通信部と情報産業部向けの軍事電子部品、海洋設備、航空宇宙の認定サプライヤーであり、GJB9001C-2017兵器装備品質管理システム認証と兵器装備生産および科学研究部門の2級機密保持認証に合格しています。

当社は常に「誠実を旨とし、団結して努力し、真実を探求し革新し、卓越性を追求する」という企業精神を堅持し、「ブランドが価値を創造する」という理念を堅持し、顧客に心をこめてサービスを提供することで、Henglianを急速に業界のリーダーへと押し上げました。

Taizhou Henglian Electric Co., Ltd. 国内外からのお客様のご来店と商談を心よりお待ちしております！

お問い合わせ
  • 工場
    工場
  • 生産ライン
    生産ライン
  • 組み立てる
    組み立てる
  • ワイヤーハーネスワークショップ
    ワイヤーハーネスワークショップ
  • 製品デザイン
    製品デザイン
  • 検査機器
    検査機器
  • 検査機器
    検査機器
  • 組み立てる
    組み立てる
  • 工場エリア
    工場エリア
  • 名誉の壁
    名誉の壁
  • 製品ディスプレイキャビネット
    製品ディスプレイキャビネット
  • トレーニング
    トレーニング
  • トレーニング
    トレーニング
  • 未払いの貢献賞
    未払いの貢献賞
  • 10周年記念Sanya旅行
    10周年記念Sanya旅行
  • 展示
    展示
  • 展示
    展示
  • 展示
    展示
栄誉の証書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
洞察力
業界知識

XCFシリーズ電気コネクタ MIL-C-38999-1シリーズの標準に相当します。実際の生産プロセスで製品がこの基準を満たすことをどのように保証できますか？
1。原材料の選択と前処理
高強度アルミニウム合金シェル：XCFシリーズ電気コネクタのシェルは、航空グレードの基準を満たす高強度のアルミニウム合金材料で作られています。この材料は、優れた機械的特性と腐食抵抗を備えており、過酷な環境での応力腐食亀裂に効果的に抵抗する可能性があります。原材料が保管される前に、Henglian Companyは分光計を使用してアルミニウム合金の組成を厳密にテストし、材料の組成が設計要件を満たしていることを確認します。材料の微細構造は、金属製の顕微鏡を介して観察され、材料が欠陥がなく、穀物が細かく均一であることを確認し、その後の処理と性能の強固な基盤を提供します。
接触材とソケット材料：接触は、導電率が高く、抵抗率が低い銅合金で作られており、ソケットは弾力性が高く耐摩耗性が高いスプリングホール材料で作られています。これらの材料は厳密にスクリーニングおよびテストされており、物理的特性と化学的安定性が標準的な要件を満たすようにしています。さらに、すべての材料は、製品の環境適応性を改善するために、水分防止、塩噴霧、カビなどの特別な処理を受ける必要があります。
2。生産、処理、アセンブリ
CNC精度処理：Henglian Companyが装備したCNC生産ワークショップには、高精度のCNC工作機械があり、掘削、粉砕、ターニング、その他のプロセスなどのアルミニウム合金シェルと接触の精密処理を実現できます。処理の精度はミクロンレベルに達する可能性があり、各コンポーネントの寸法精度と形態と位置の耐性がMIL-C-38999-1標準を満たすことを保証します。
溶接とアセンブリプロセス：コンタクトパーツは、高度な自動溶接技術を採用して、溶接ポイントがしっかりしていることを確認し、接触抵抗が小さく安定していることを確認します。ソケットとプラグのアセンブリは、正確なアセンブリテクノロジーを採用して、バヨネット接続構造が安定して信頼できることを保証し、プラグとプラグを解除することがスムーズであり、迅速な接続と分離の要件を満たしています。 Henglian's Assembly Workshopには、アセンブリプロセス全体が外部汚染の影響を受けないようにするための完全なほこりと反スタティックな措置があります。
3。品質検査と認証
包括的な検査システム：Henglianには、分光計、金属顕微鏡、ユニバーサル引張試験機、低温衝撃試験機、塩スプレーテスター、断熱抵抗テスター、電圧テスターなどを含むがこれらに限定されない完全な検査システムがあります。製品の化学組成、物理的特性、環境適応性などの検査。特にXCFシリーズの電気コネクタでは、低温衝撃テストは極端な温度下での耐衝撃性を検証し、塩スプレーテストは腐食抵抗を評価し、船舶、航空宇宙などの過酷な環境で製品が安定して長期的に機能することを保証する、など
国家軍事標準品質管理システム：Henglianは、GJB9001C-2017 National Military Standard品質管理システムの認定、およびISO 9001、ISO/TS16949およびその他の国際品質管理システム認証を通過しました。つまり、同社の生産プロセス、品質管理、アフターセールスサービスやその他の側面は、国内および国際的な最高の基準に達しました。これらの認定は、会社の強みの認識であるだけでなく、製品の品質を強力に保証することでもあります。
4。環境適応性テスト
温度サイクルと湿度テスト：XCFシリーズの電気コネクタを極端な温度と湿度をシミュレートする環境に配置し、温度サイクルテストと湿度テストを実施して、-55℃から125℃の動作温度範囲内での作業パフォーマンスと信頼性を検証する（または200℃、特別なメモが必要）および高湿度条件下。
振動と衝撃テスト：MIL-C-38999-1の基準によると、製品は振動と衝撃テストにさらされ、輸送、設置、使用中に遭遇する可能性のある振動と衝撃環境をシミュレートし、機械的生命を確保するためにコネクタのうち、1000以上のプラグインとプラグ時間の要件を満たし、接続が安定して信頼性があります。

伝言を残す

  • 2011年

    工場をリースし、会社を設立します。

  • 2012年

    軍の友人のために武器と装備を取得します。 品質管理システム認定。3

  • 2013年

    武器と機器の科学研究と生産ユニットのための第3レベルの機密資格証明書を取得しました。

  • 2015年

    工場を建設するために土地の購入を完了しました。

  • 2017年

    新しい植物領域の移転。3

  • 2018年

    武器と機器に関する研究をアップグレードします。 生産ユニットの第2クラスの機密保持証明書

  • 2021

    会社の10周年を迎えたすべての従業員がSanya.に旅行するために組織しました。

  • 2022

    中国新時代の国立軍事標準品質管理システムの認定を取得しました。

  • 2023

    中国（北京）国防情報機器技術expo.に参加しました

  • 2024

    すべてのスタッフChangsha Zhangjiajieの6日間のツアー。3

強力な生産力と供給保証

当社の工場には、CNC 製造工場、組み立て工場、および 5 つのサポート製造業者があります。倉庫には定期的に製品在庫があり、さまざまな顧客のさまざまな購入数量に対応できます。 300セット以上の各種機械加工設備と試験設備を備えており、複数の生産ラインにより年間80万セットの電気コネクタの生産能力を満たすことができます。

  • 高度な設備と厳格な品質管理

    当社は、スペクトル分析装置、金属組織顕微鏡、万能引張試験機、低温衝撃試験機、塩水噴霧試験機、絶縁抵抗試験機、電圧試験機など、業界で最も先進的で完全な試験設備を備えており、お客様が非破壊検査、高精度形状試験などの包括的な試験要件を満たすことができるようにしながら、高精度の完成品をお客様に提供できることを保証します。

複数の認証、標準に準拠

  1. 当社は、GJB9001C-2017国家軍事規格品質管理システム認証など、数多くの軍事資格に合格しており、ISO 9001、ISO/TS16949などの品質管理システム認証も取得しており、製品の品質に対する顧客の信頼を維持しています。

ワンストップインターネットソリューションの提供

強力な技術サポートを備えたHenglianは、材料の選択、インターフェースの種類、色の識別、機械的特性など、さまざまな顧客のニーズを満たすさまざまなカスタマイズされた製品を提供し、さまざまな業界のニーズをサポートしています。

  • 1

    カスタム

  • 2

    テスト

  • 3

    組み立てる

カスタマイズを開始
