XCMシリーズ-円形電気コネクタ メーカー

この一連の電気コネクタは、GJ82889標準に準拠しています。その接続方法は、迅速な接続と分離のためのバヨネットタイプです。操作が簡単で、信頼できる接続があり、反振動防止と耐衝撃性です。シェル材料は高強度で高品質のアルミニウム合金であり、接点は溶接されています。その中で、プラグインコネクタは穴にあるワイヤースプリングホールで、柔らかいプラグとプラグを抜く、接触抵抗が低い、耐湿性、塩噴霧防止、型roof、雨の耐え難いものの特性があります。航空、航空宇宙、武器、船、フィールドコミュニケーション、その他の軍事分野、郵便および電気通信、鉄道司令システム、コンピューター、ナビゲーション、さまざまな機器と楽器の接続に広く使用されています。

製品の技術的特性

1.環境条件を使用します

作業温度：-55℃ -125℃

-55℃〜200℃（注文時に指定する）

相対湿度：40℃±2の90％-95％

振動：周波数10Hz-2000Hz、加速196m/s²

衝撃：加速980m/s²

一定の加速：980m/s

作業身長：30000m

機械的寿命：プラグとプラグ≥1000回

2。電気特性

接触抵抗と定格電流

仕様（mm）

コンタクト抵抗（MΩ）

定格電流（a）

溶接樽の内径（mm）

φ1.0

≤5.0

5

φ1.5

φ1.5

≤2.5

10

φ2.0

φ2.0

≤1.25

20

φ2.5

φ3.0

≤0.75

40

φ3.0

φ4.5

≤0.35

65

φ4.5

シェル間の電気連続性：アルミニウム合金シェル≤2.5mΩ

定格電圧、耐電圧、断熱抵抗

作業環境

定格電圧v

耐電圧v

断熱抵抗MΩ

通常の温度状態

500

≥1500

≥1000

熱くて湿度の高い状態

500

≥1125

20以上

低圧条件（1kpa）

150

≥300

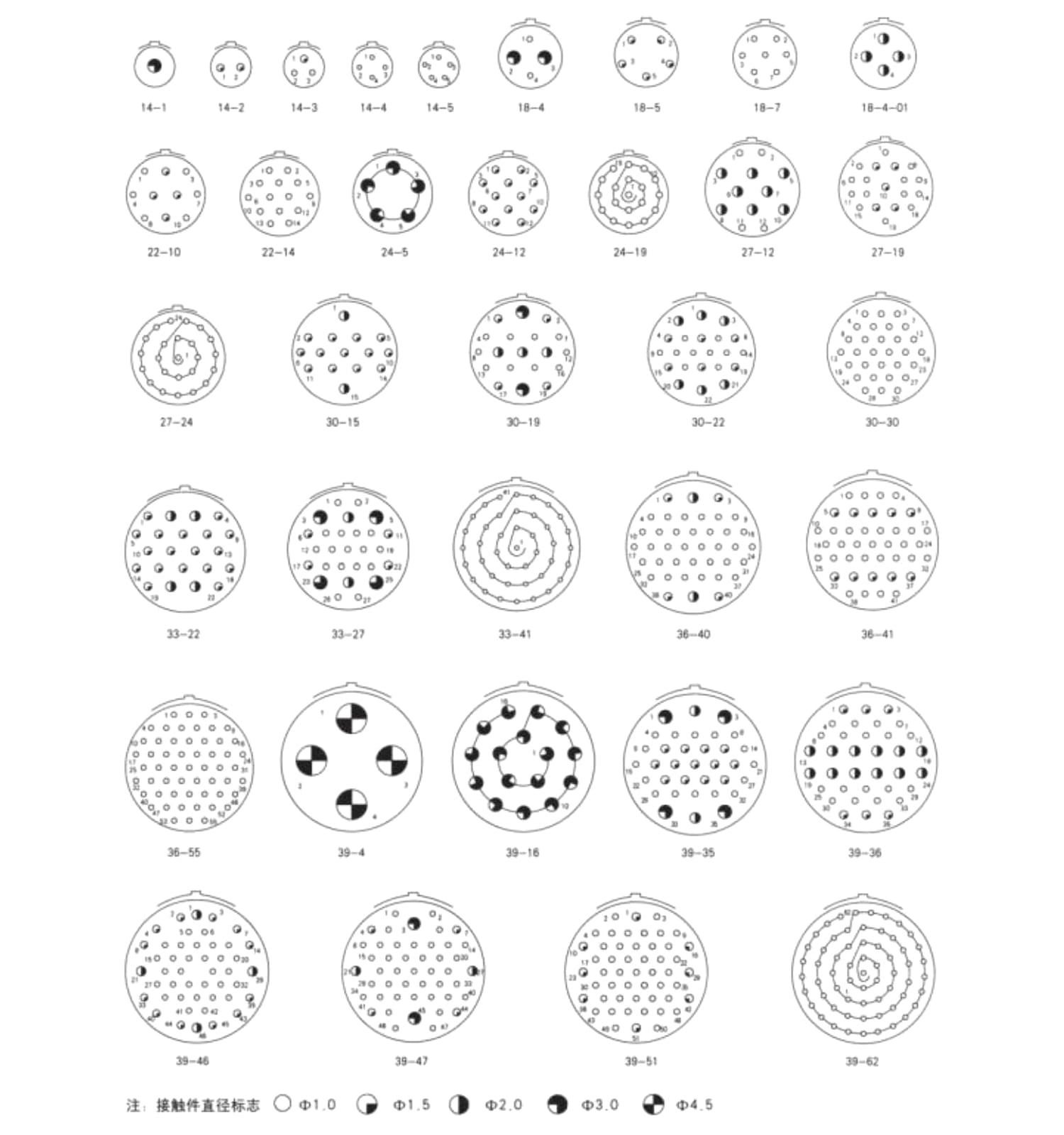

連絡先の配置（針の表面から表示）



私たちについて

電力効率電気コネクタ.

Taizhou Henglian Electric Co., Ltd. 2011年4月に設立され、「銀杏の故郷」として知られる河畔都市・泰興市に位置し、電気コネクタの研究開発、生産、販売を専門とするハイテク企業です。

私たちは 中国 Custom XCMシリーズ-円形電気コネクタ メーカー そして OEM/ODM XCMシリーズ-円形電気コネクタ サプライヤー.

従業員数は150名以上、その中には様々な専門技術職の従業員が30名以上おり、固定資産は3000万元、各種機械加工設備や試験設備を有しています。

近年、当社は「張橋鎮トップ10企業」、「張橋鎮トップ10企業」に連続して評価され、「泰興市優秀貢献賞」などの称号を獲得しました。

現在、当社の主力製品には、軍事規格Y11、Y17、Y27、Y50、YGD、YLH、YM、YW、J599I、J599II、J599III、XCシリーズの円形電気コネクタ、J7、J14、J20J、J29A、J30J、J63Aシリーズの長方形電気コネクタ、国家規格Y2、Y4、YP、LYP、YDなどのシリーズの円形電気コネクタがあります。製品は、参謀本部、総装備部、海軍装備部、第二砲兵隊などの軍事産業、武器、航空宇宙、原子力、鉄道、国営電力網、石油物理探査をカバーしています。当社には技術センターと品質検査センターがあり、洗練された生産設備、最新の試験施設、検査・試験方法を備えています。製品は、3つの保証機能、高密度、高信頼性、電子互換性などの特徴を備えています。当社は、さまざまなユーザー向けにさまざまな特殊電気コネクタを開発・製造し、顧客のニーズを満たすことができます。

同社は参謀本部通信部と情報産業部向けの軍事電子部品、海洋設備、航空宇宙の認定サプライヤーであり、GJB9001C-2017兵器装備品質管理システム認証と兵器装備生産および科学研究部門の2級機密保持認証に合格しています。

当社は常に「誠実を旨とし、団結して努力し、真実を探求し革新し、卓越性を追求する」という企業精神を堅持し、「ブランドが価値を創造する」という理念を堅持し、顧客に心をこめてサービスを提供することで、Henglianを急速に業界のリーダーへと押し上げました。

Taizhou Henglian Electric Co., Ltd. 国内外からのお客様のご来店と商談を心よりお待ちしております！

お問い合わせ
  • 工場
    工場
  • 生産ライン
    生産ライン
  • 組み立てる
    組み立てる
  • ワイヤーハーネスワークショップ
    ワイヤーハーネスワークショップ
  • 製品デザイン
    製品デザイン
  • 検査機器
    検査機器
  • 検査機器
    検査機器
  • 組み立てる
    組み立てる
  • 工場エリア
    工場エリア
  • 名誉の壁
    名誉の壁
  • 製品ディスプレイキャビネット
    製品ディスプレイキャビネット
  • トレーニング
    トレーニング
  • トレーニング
    トレーニング
  • 未払いの貢献賞
    未払いの貢献賞
  • 10周年記念Sanya旅行
    10周年記念Sanya旅行
  • 展示
    展示
  • 展示
    展示
  • 展示
    展示
栄誉の証書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
洞察力
業界知識

どのような具体的な措置が取られたか XCMシリーズ円形電気コネクタ 湿気、塩の噴霧防止、カビ、雨の多い特性を実現するには？これらの治療措置はどの生産リンクで実行されますか？治療効果を確保する方法は？
1.湿気防止、塩の噴霧防止、カビ、雨の多い手段の特定の含有量
材料の選択と表面処理
高強度高品質のアルミニウム合金シェル：XCMシリーズ円形電気コネクタは、高強度の高品質のアルミニウム合金をシェル材料として使用します。この材料自体は良好な腐食抵抗を持ち、塩スプレー侵食に効果的に抵抗する可能性があります。さらに、アルミニウム合金シェルは正確に加工および陽極酸化されて濃密な酸化物膜を形成するため、水分と塩スプレーを防ぐ能力がさらに向上します。
ワイヤースプリングジャックのデザイン：プラグインコネクタのジャックは、ワイヤースプリングホールデザインを採用しています。この構造は、プラグやプラグを抜くのが柔らかく、接触抵抗が低いだけでなく、ワイヤースプリングの弾力性もピンにしっかりと取り付けられ、水蒸気と塩スプレーの浸潤を効果的に防ぐことができます。
接触溶接とメッキ処理：接触は高品質の銅合金材料で作られており、接続は精密溶接技術を通じてしっかりしています。接触面には、貴金属（金、銀、ニッケルパラジウム合金など）が播種されています。これらのコーティングは、酸化と腐食を効果的に防ぐだけでなく、優れた電気伝導率を提供し、水分と塩スプレーに抵抗する能力をさらに高めます。
シーリング構造設計
Oリング：Oリングは、シェルとソケットの間、プラグとソケットの間など、コネクタの重要な部分で設計されています。この設計は、外部の水分、ほこり、塩スプレーの侵入を効果的に分離し、コネクタの内部の乾燥と清潔さを確保することができます。
ポッティングテクノロジー：特別な要件を備えた一部のモデルでは、Henglianはポッティングテクノロジーも使用しています。つまり、コネクタの内部を湿気防止とカビのないポッティングの接着剤で埋めます。この接着剤は、水蒸気とカビの侵入を効果的に防ぐだけでなく、特定のバッファリング効果を提供し、コネクタの振動と耐衝撃性を高めます。
特別なコーティング処理
トリプルプルーフコーティング：コネクタシェルの表面といくつかの内部部品の表面には、トリプルプルーフコーティング（水分防止、塩噴霧防止、カビ耐性）の層が適用されます。このコーティングは良好な透過性と接着性を持ち、コネクタに対する過酷な外部環境の影響を効果的にブロックするために、密な保護膜を形成できます。
2。治療対策の実装
上記の治療対策は、主に生産プロセスの次の重要なリンクで実行されます。
材料の準備と前処理：原材料が購入された後、材料が設計要件を満たすことを保証するために、最初に厳格な検査が実施されます。その後、その後の表面処理と処理に備えるために、洗浄、脱脂、漬物など、必要な前処理が実施されます。
処理とアセンブリ：処理中に、各コンポーネントの密接な適合を確保するために、処理の精度と表面粗さが厳密に制御されます。アセンブリ中に、Oリングの設置位置と緊張、および接触部品の溶接品質とメッキの均一性に特に注意が払われます。
表面処理とコーティング：処理とアセンブリが完了した後、コネクタは陽極酸化、めっきなどなどの表面処理されます。その後、必要に応じて、コーティングが均一で省略されていないことを確認するために、必要に応じて3装備のコーティングが適用されます。
検出とテスト：各生産リンクが完了した後、水分、塩スプレー、カビ、雨のシミュレーションテストを含む、厳格な品質検査とパフォーマンステストが実行され、コネクタが設計要件を満たしていることを確認します。
3。治療効果を確保する方法
上記の治療措置の有効性を確保するために、Henglianは次の測定を受けました。
高度な生産機器と技術：同社は、国内外で高度な生産機器と生産ラインを導入し、各生産リンクの正確な制御と安定した品質を確保するために、自動化されたインテリジェントな生産プロセスを採用しています。
厳格な品質管理システム：会社は完全な品質管理システムを確立しています。原材料の調達から完成品の配達まで、各リンクは厳密に検査およびテストされ、製品の品質が国家および業界の基準を満たすことを保証します。
テクノロジーの研究開発とイノベーション機能：同社は、新製品と技術革新の研究開発に専念するテクノロジーセンターと高品質のR＆Dチームを備えています。継続的な技術の改善と最適化により、製品のパフォーマンスと信頼性が向上します。
顧客のフィードバックと継続的な改善：同社は顧客フィードバックを非常に重要視し、製品の品質を定期的に追跡し、満足度調査を実施しています。顧客のフィードバックによると、変化する市場のニーズを満たすためのタイムリーに調整生産プロセスと製品設計。
