Y27シリーズ円形ミルスペックコネクタメーカー

製品の紹介

●GJ82905A-2004に準拠しています

●プッシュ/プルタイプの円形電気コネクタ、信頼できる接続、便利で高速な接続と分離、ブラインド挿入またはその他の挿入状況に適しています

●抗振動、塩塩スプレー、抗エレクトマグネティック干渉特性

●ほこり、雨に耐えられない、ガス帯の品種があります

●ソケットは、フランジタイプとケーブルタイプで利用できます

●航空宇宙、航空、造船、通信、その他の分野で広く使用されています

●実行標準：Q/321283HL03-2011

主な技術的パフォーマンス

[機械的特性]

シェル：アルミニウム合金、ステンレス鋼、海軍の真鍮

シェル：アルミニウム合金、ステンレス鋼、海軍の真鍮

ソケットエアの緊張：ゴムシール：漏れ速度<1pa・cm³/s

正弦振動：10〜2000Hz。加速196m/s²

ランダム振動：パワースペクトル密度0.4g²/hz、加速根平方平方値23.1g

衝撃：980m/s²

加速：980m/s

サービスライフ：500回以上

[環境パフォーマンス]

動作温度：-55 ℃〜125℃作動空気圧：1.33PA -101.3KPA

相対湿度：92％〜98％40±2℃

塩スプレー抵抗：Y27、Y27A.B.Cシリーズ。 48h、

Y27F.G.Hシリーズ：アルミニウム合金シェル96H₂

ステンレス鋼シェル、ネイビーブラスシェル1000H

電磁干渉シールド：干渉周波数が100MHz〜1GHzの場合、最小減衰は45dBです

浸漬：浸漬深度2m（Y27F.G.Hシリーズのみ）

[電気的特性]

評価された電流（a）に連絡する

接触交配直径（mm）

0.8

1.0

1.5

2.5

3.5

5.0

7.0

9.0

10.0

12.0

評価された電流に連絡します

Y27

3

一

一

一

一

一

一

一

一

一

Y27A

一

5

一

一

一

一

一

一

一

一

Y278

一

5

10

25

50

75

100

150

200

一

Y27C

一

5

10

25

50

75

100

150

200

一

Y27F

一

7.5

一

一

一

一

一

一

一

一

y27g

一

7.5

13

25

50

75

100

150

200

250

Y27H

3

5

一

一

一

一

一

一

一

一

コンタクト抵抗（MΩ）

ピン直径（mm）

0.8

1.0

1.5

2.5

3.5

5.0

7.0

9.0

10.0

12.0

材料

銅

銅

銅

銅

銅

銅

銅

銅

銅

銅

ライフテストの前

7

6

5

1.5

1

0.7

0.5

0.4

0.4

0.3

ライフテスト後

10

10

8

3

1.5

1

0.8

0.7

0.6

0.5

耐電圧（V）

シリーズ

テスト電圧（50Hz AC有効値）

Y27

Y27A

Y278

Y27C

Y27F

y27g

Y27H

標準条件

750

1300

1500

2500

2300

2300

1300

低圧

100

200

200

300

200

200

200

断熱抵抗（MΩ）

シリーズ

Y27

Y27A

Y278

Y27C

Y27F

y27g

Y27H

標準条件

1000

4000

5000

5000

5000

5000

4000

高温

500

1000

1000

1000

1000

1000

1000

しっとり

50

100

100

100

100

100

100

雨に巻き込まれた

20

20

20

20

一

一

一

洪水

一

一

一

一

20

20

20

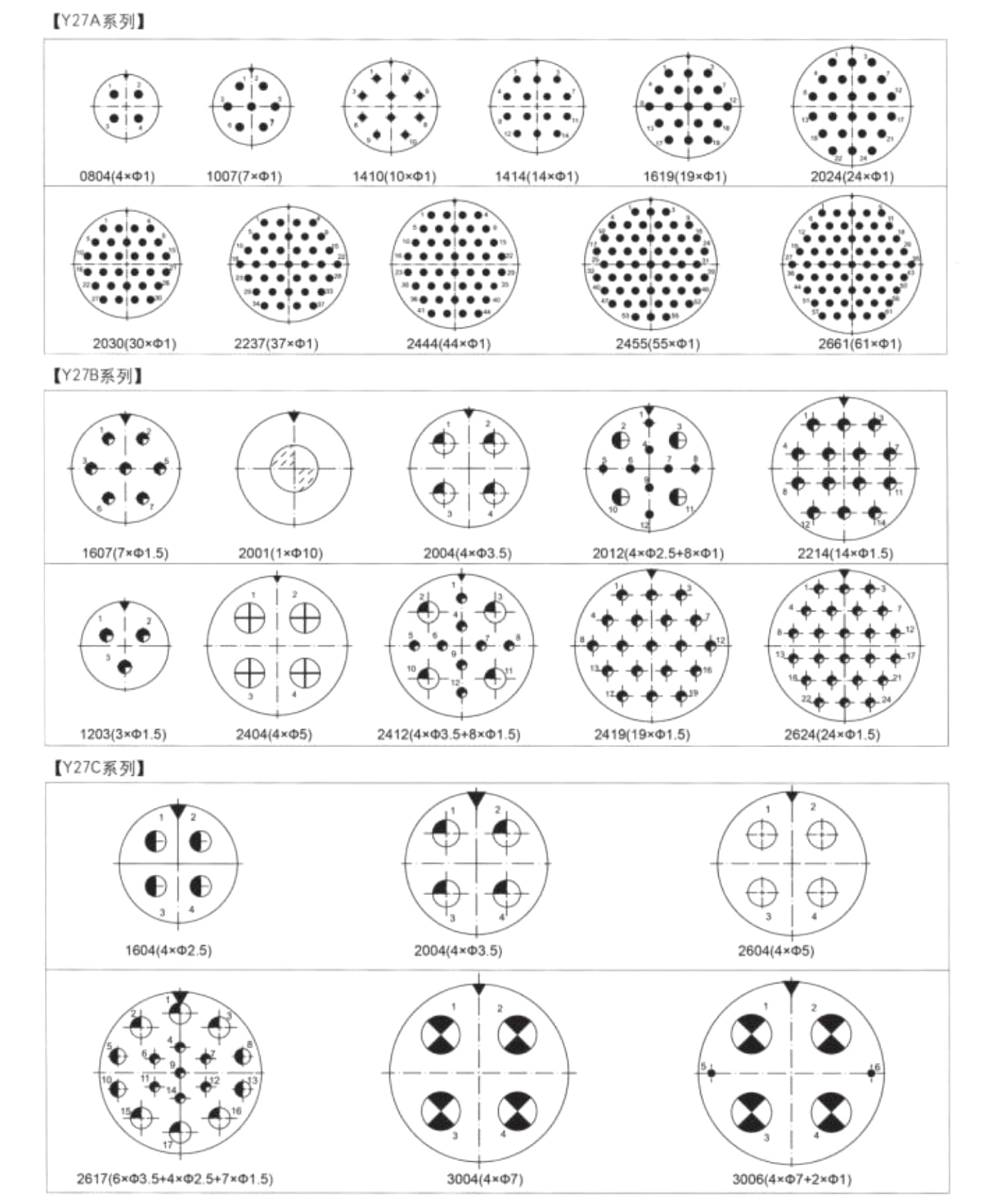

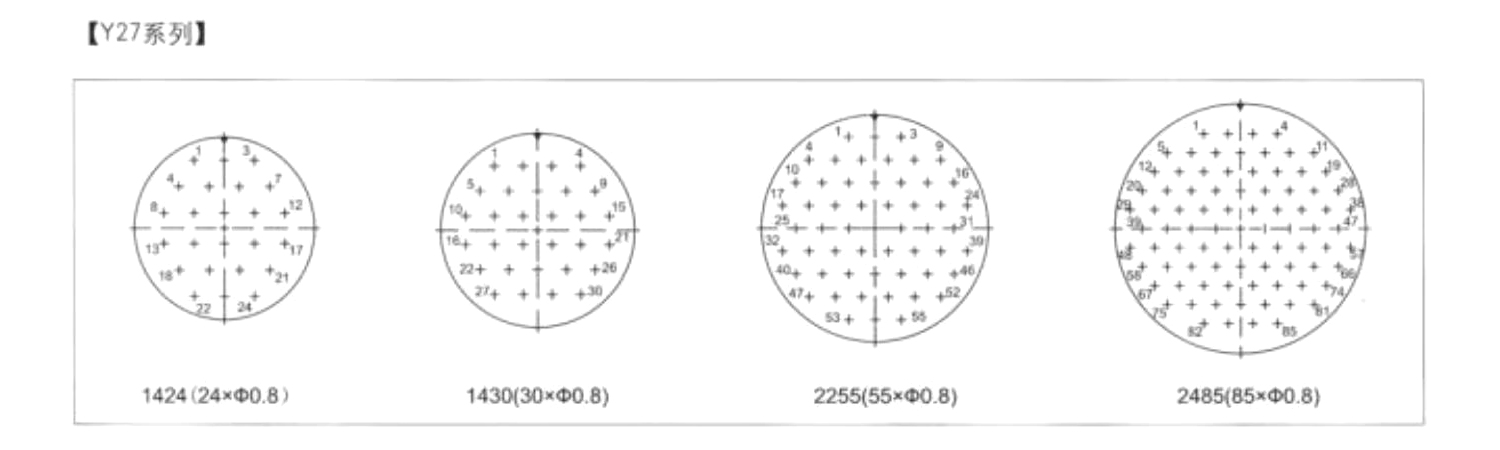

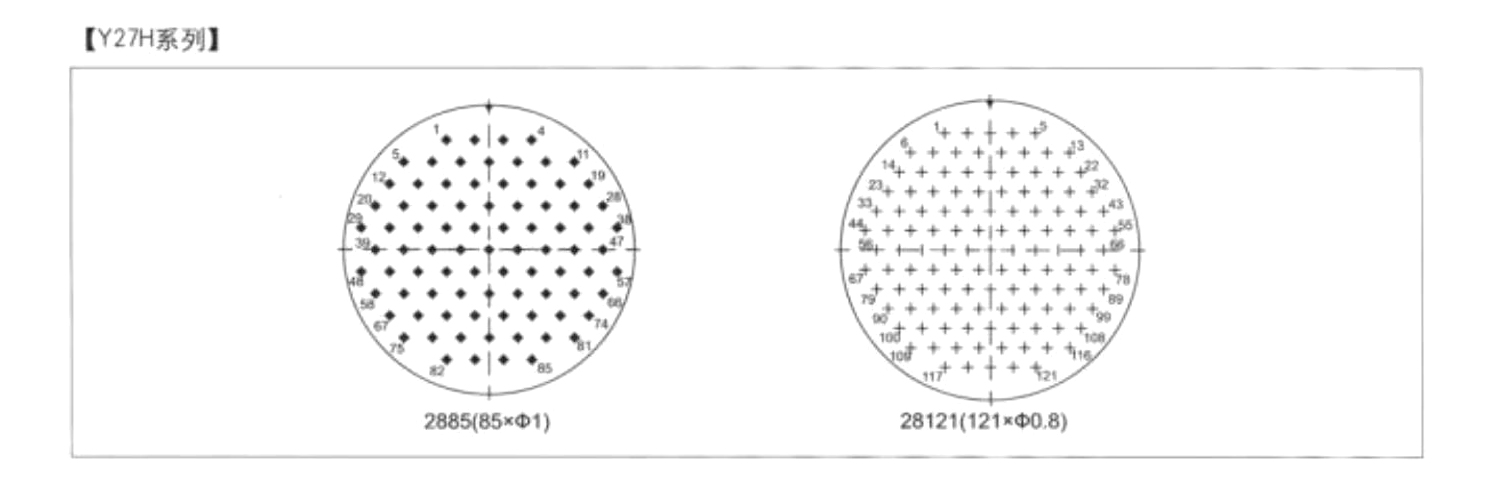

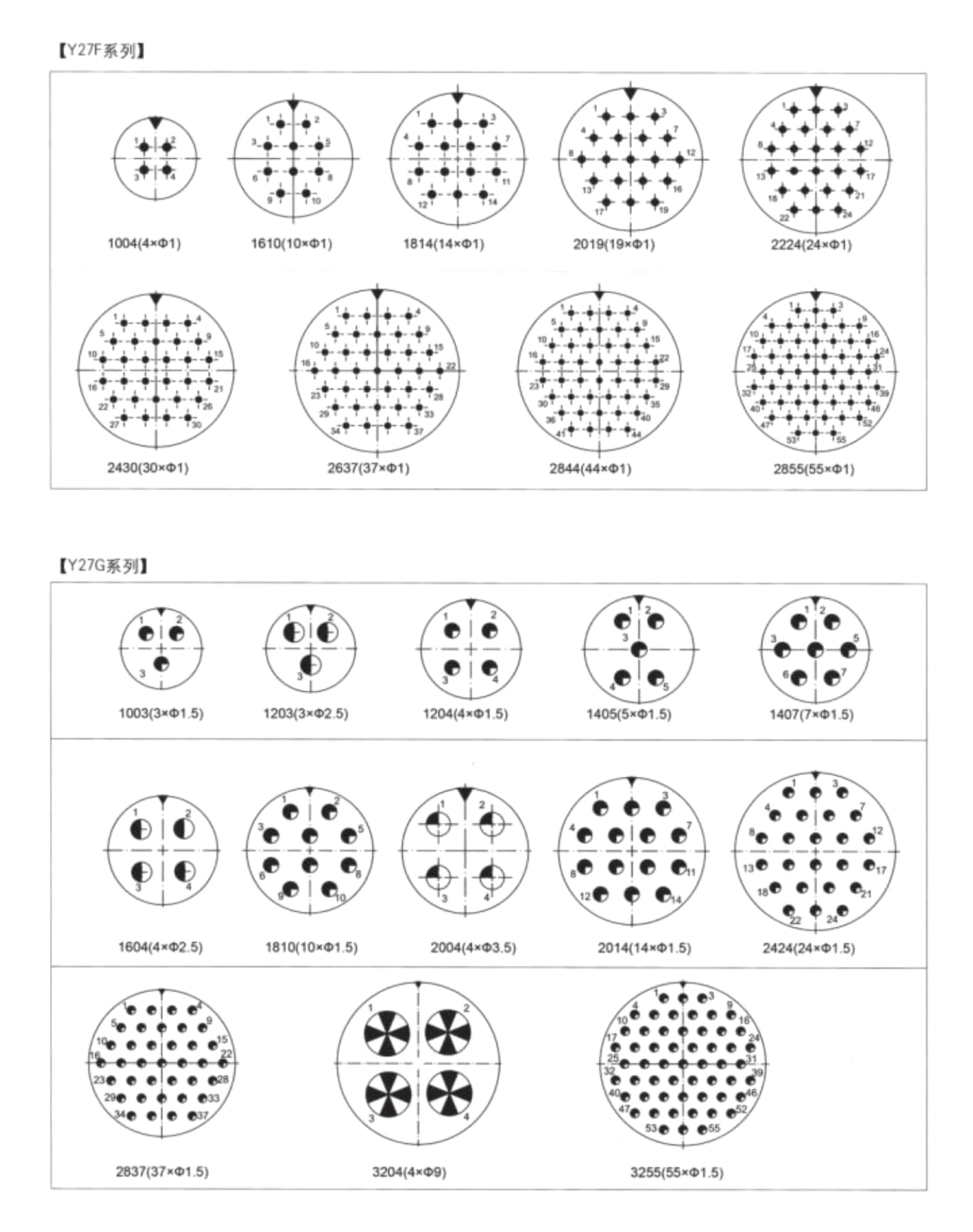

絶縁体穴の位置の配置（挿入インターフェイスのソケット穴の位置番号）
