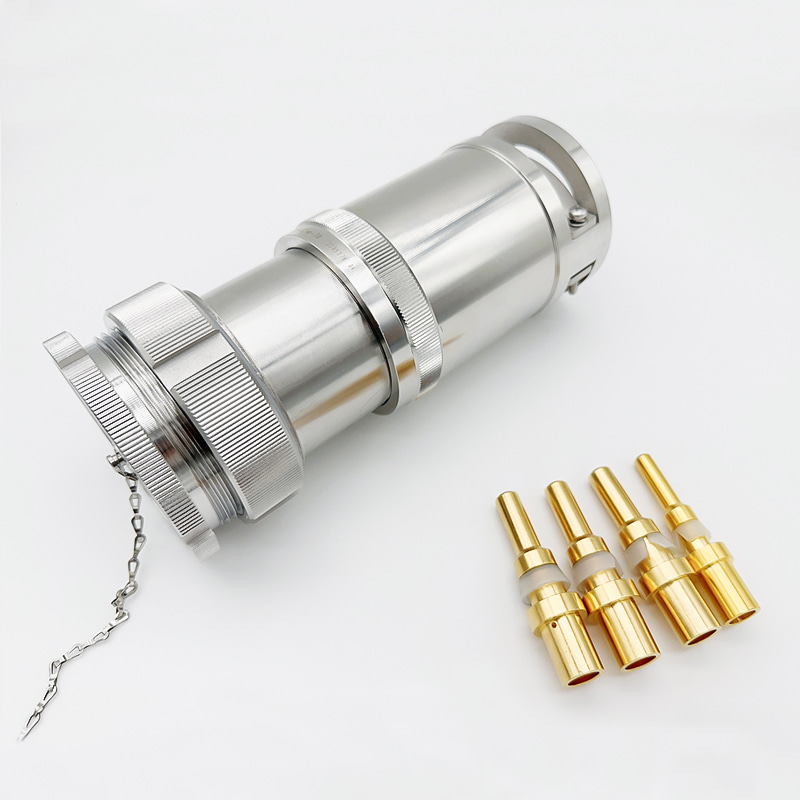

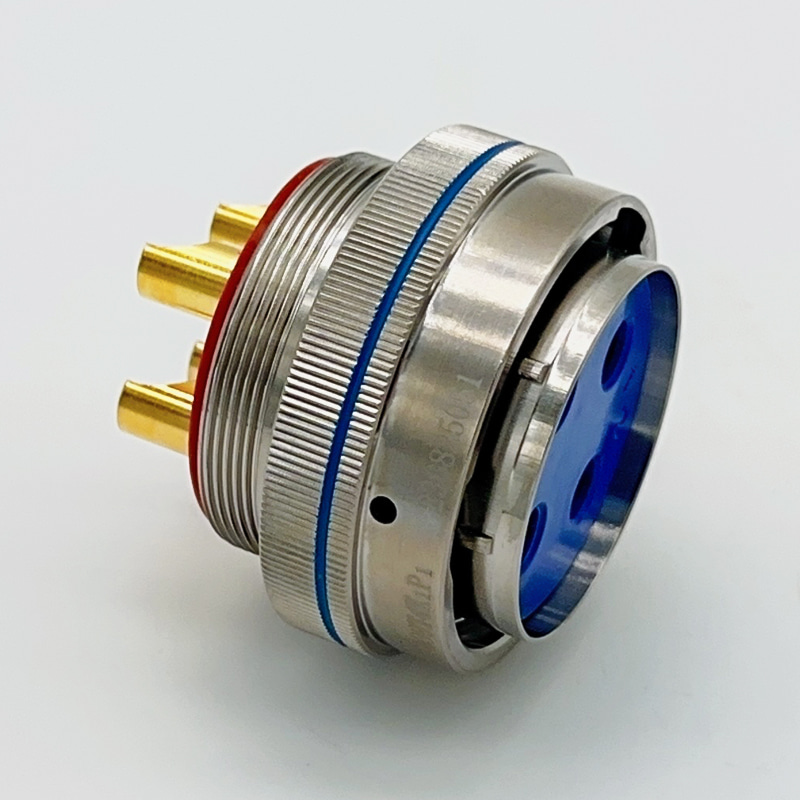

カスタムメイド XCDシリーズ-円形電源コネクタ

家 / 製品 / 円形電源コネクタ / XCDシリーズ
おすすめ商品
弊社オフィスにお電話ください

+86 176 0151 5794

E-MAIL

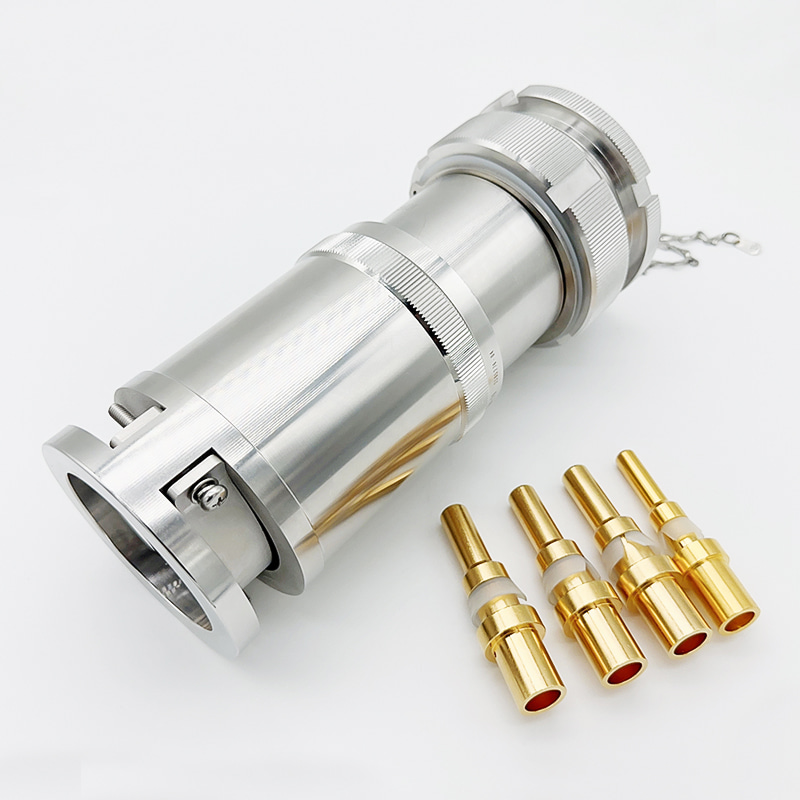

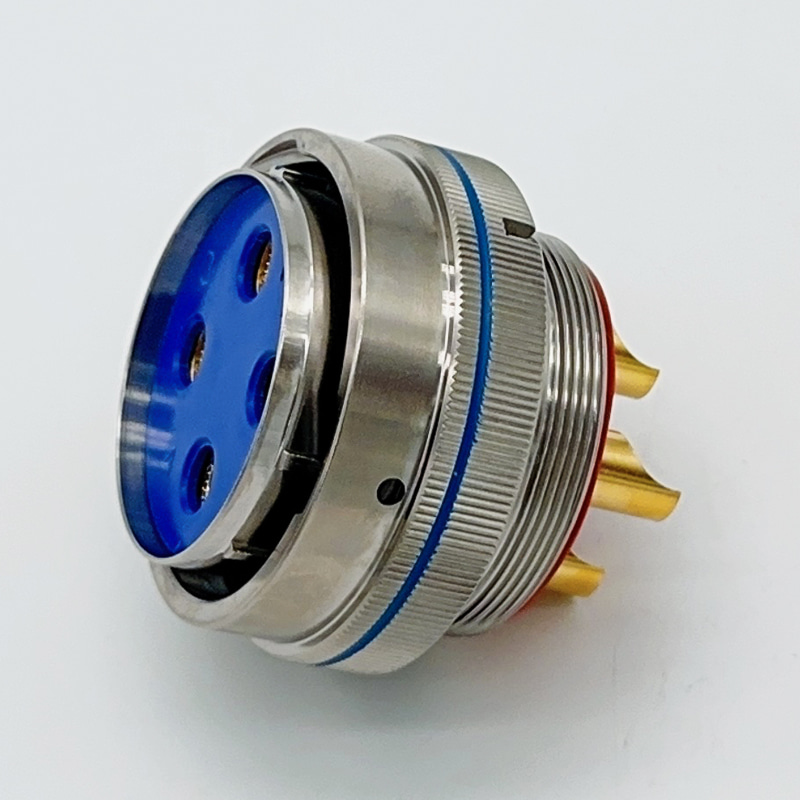

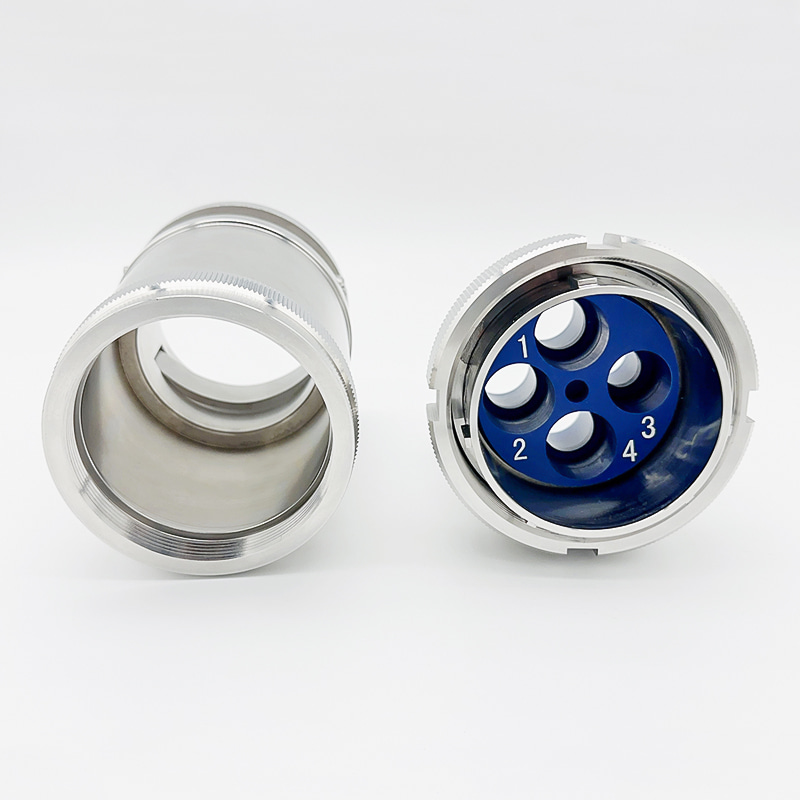

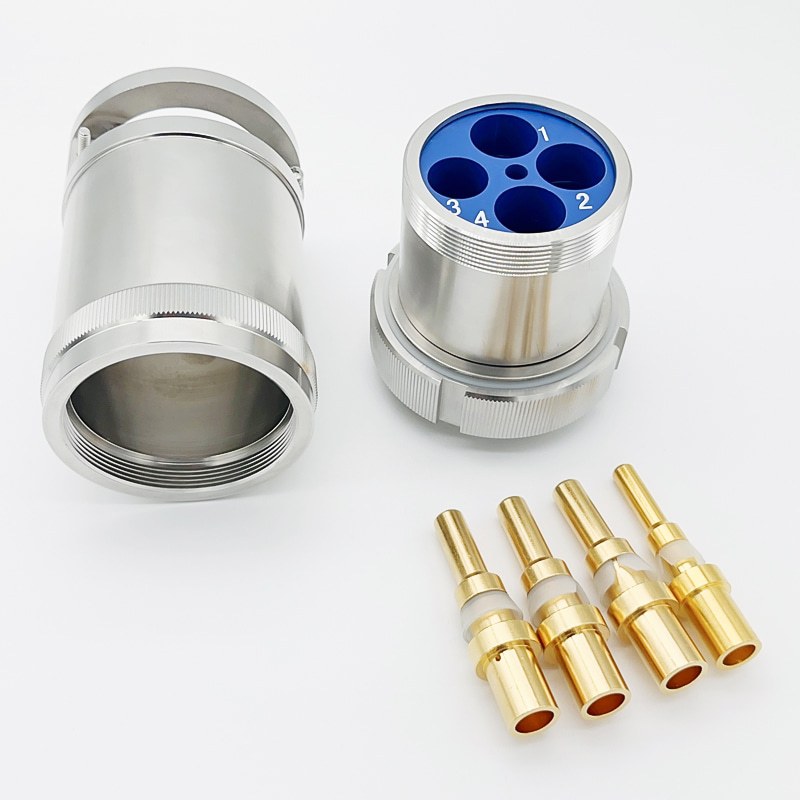

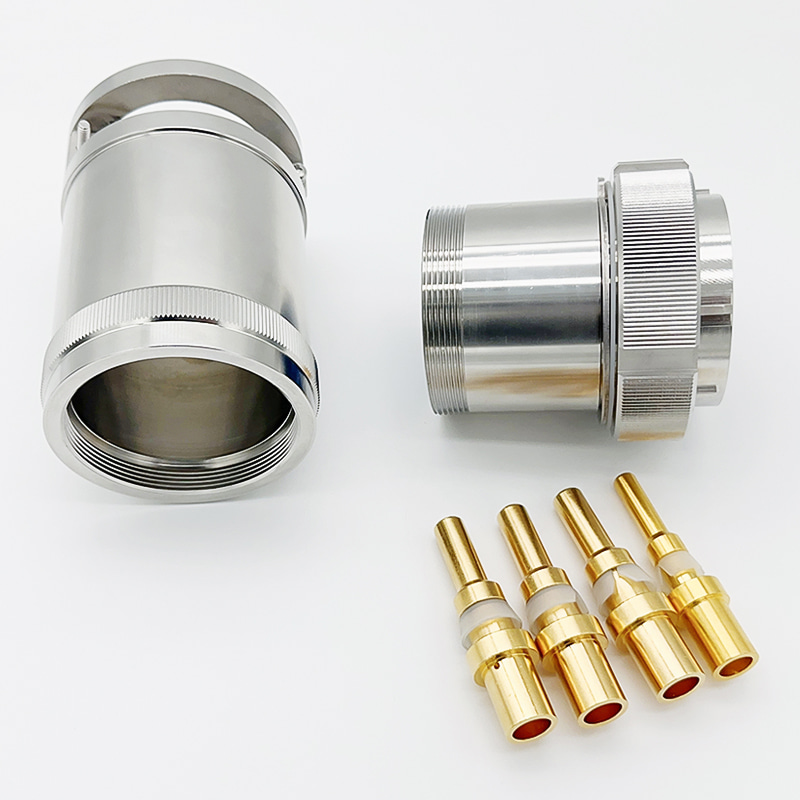

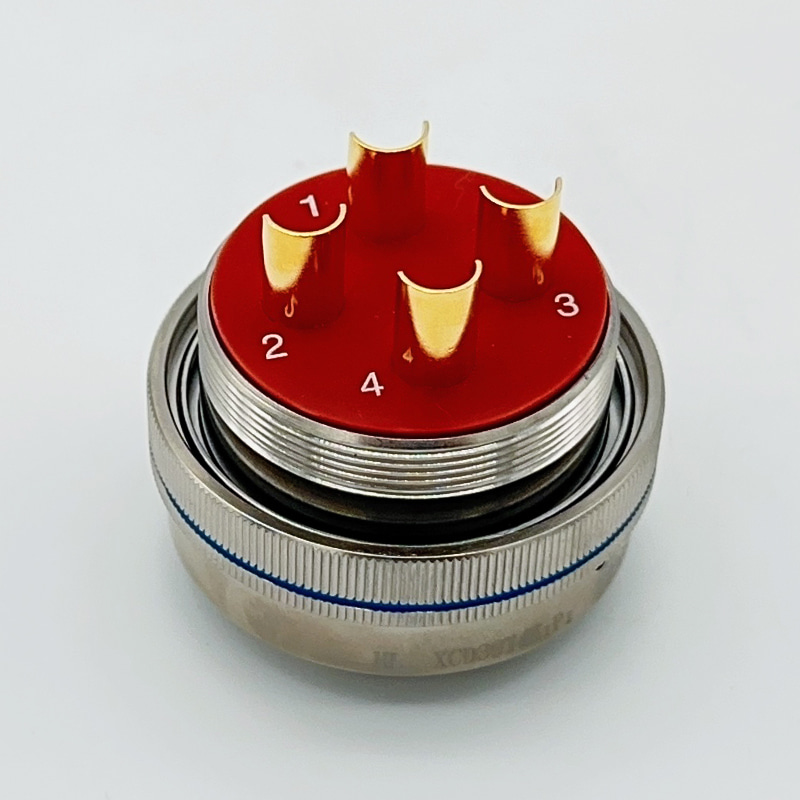

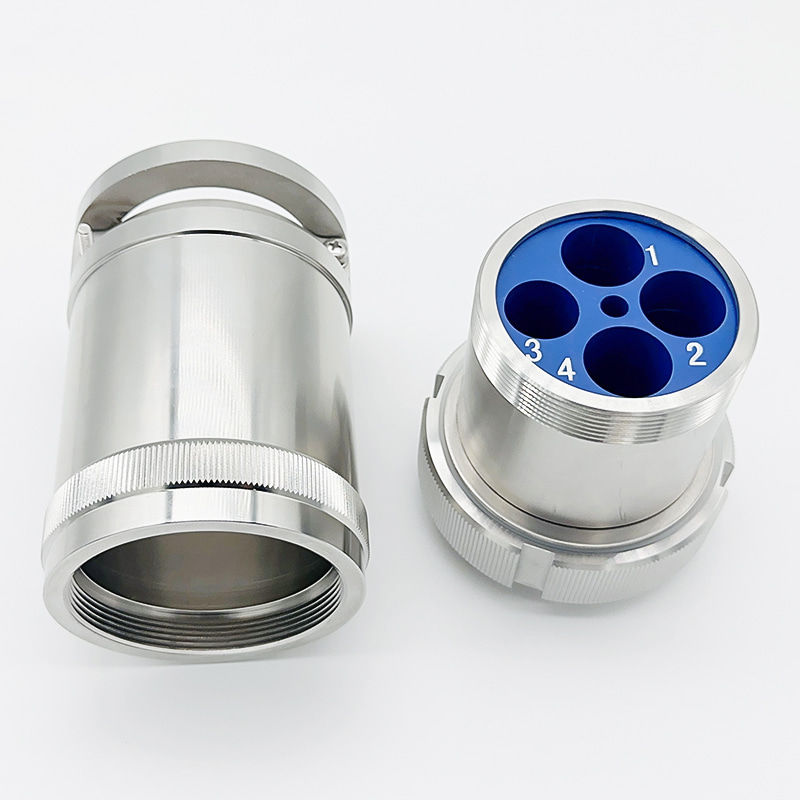

XCDシリーズ-円形電源コネクタ メーカー

製品の紹介

●電源専用

●定格操作電流5a〜300a

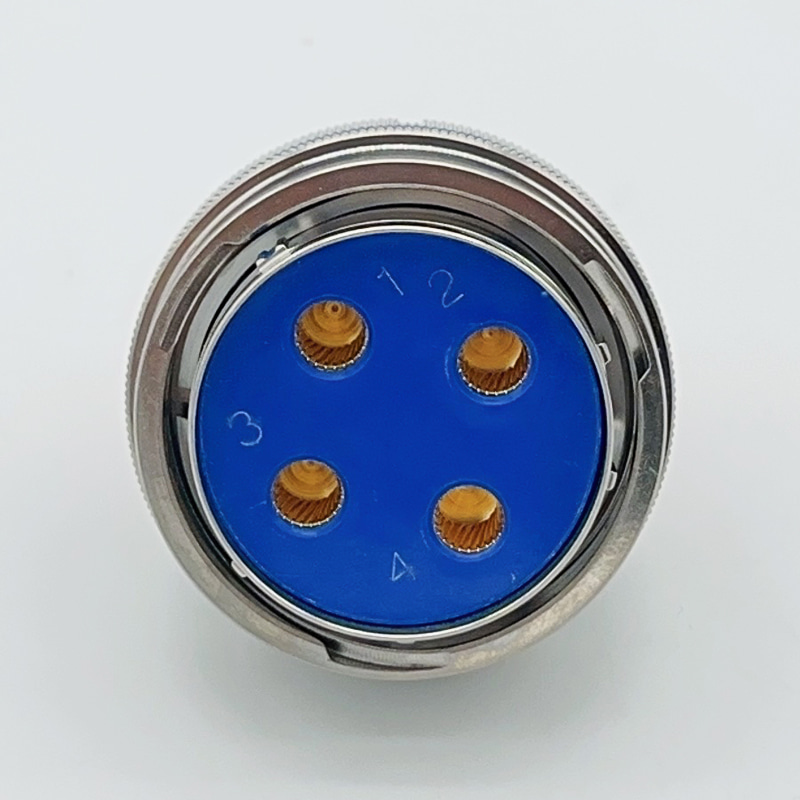

●双曲線ワイヤースプリングジャックを採用します

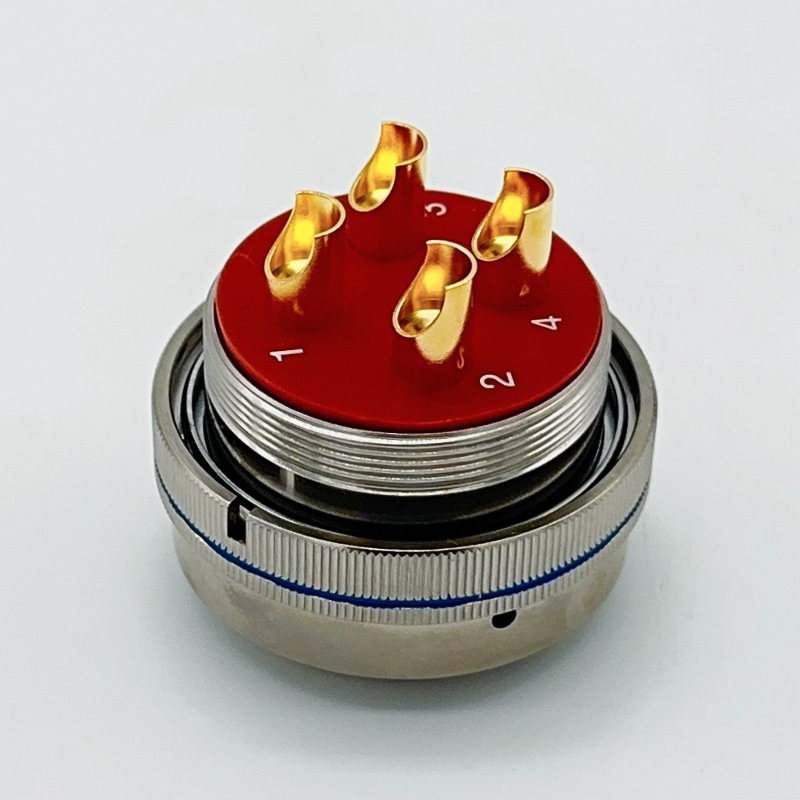

●さまざまなテール終了フォーム

●5種類の識別キー

●プラグとソケットには、ピンまたは穴のいずれかを装備できます

●エンタープライズ標準の実行：Q/321202HL003-2009

主な技術指標

[機械的特性]

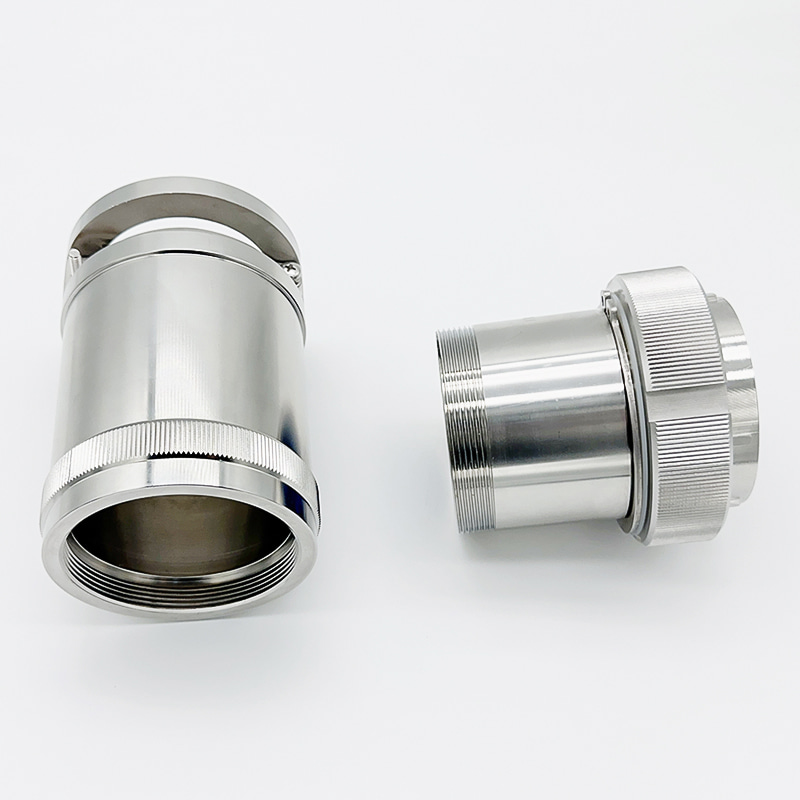

ケーシング：高強度アルミニウム合金、ステンレス鋼

絶縁体：熱セット材料

連絡先：銅合金金メッキ

振動：周波数10〜2000Hz加速：196m/s²

衝撃：加速980m/s

一定の加速：980m/s²

機械的生活：≥1000回

[環境パフォーマンス]

温度の使用：-55〜200℃

相対湿度：40℃で95％

塩スプレー耐性：化学ニッケルメッキ、亜鉛メッキ96H

ステンレス鋼の不動態化1000H

作業身長：30000m

また、電気コネクタには、優れた抗耐性、アンチモールド、抗放射、抗砂、および粉塵特性もあります。

[電気性能]

コンタクト抵抗と連絡先の定格電流：

仕様mm

抵抗MΩに接触します

定格電流a

φ1.0

≤10

5

φ1.5

≤5

10

φ2.5

≤2

25

φ3.5

≤1

40

φ4.5

≤0.82

60

φ5.5

≤0.6

100

φ7.5

≤0.4

150

φ9.0

≤0.34

200

φ10

≤0.4

200

φ12

≤0.3

250

φ14

≤0.24

300

定格電圧、耐電圧、断熱性抵抗：

作業環境

定格電圧v

耐電圧v

断熱抵抗MΩ

通常の温度状態

500

1500

≥5000

熱くて湿度の高い状態

500

750

≥100

シェル間の電気連続性：アルミニウム合金シェル≤5mΩ

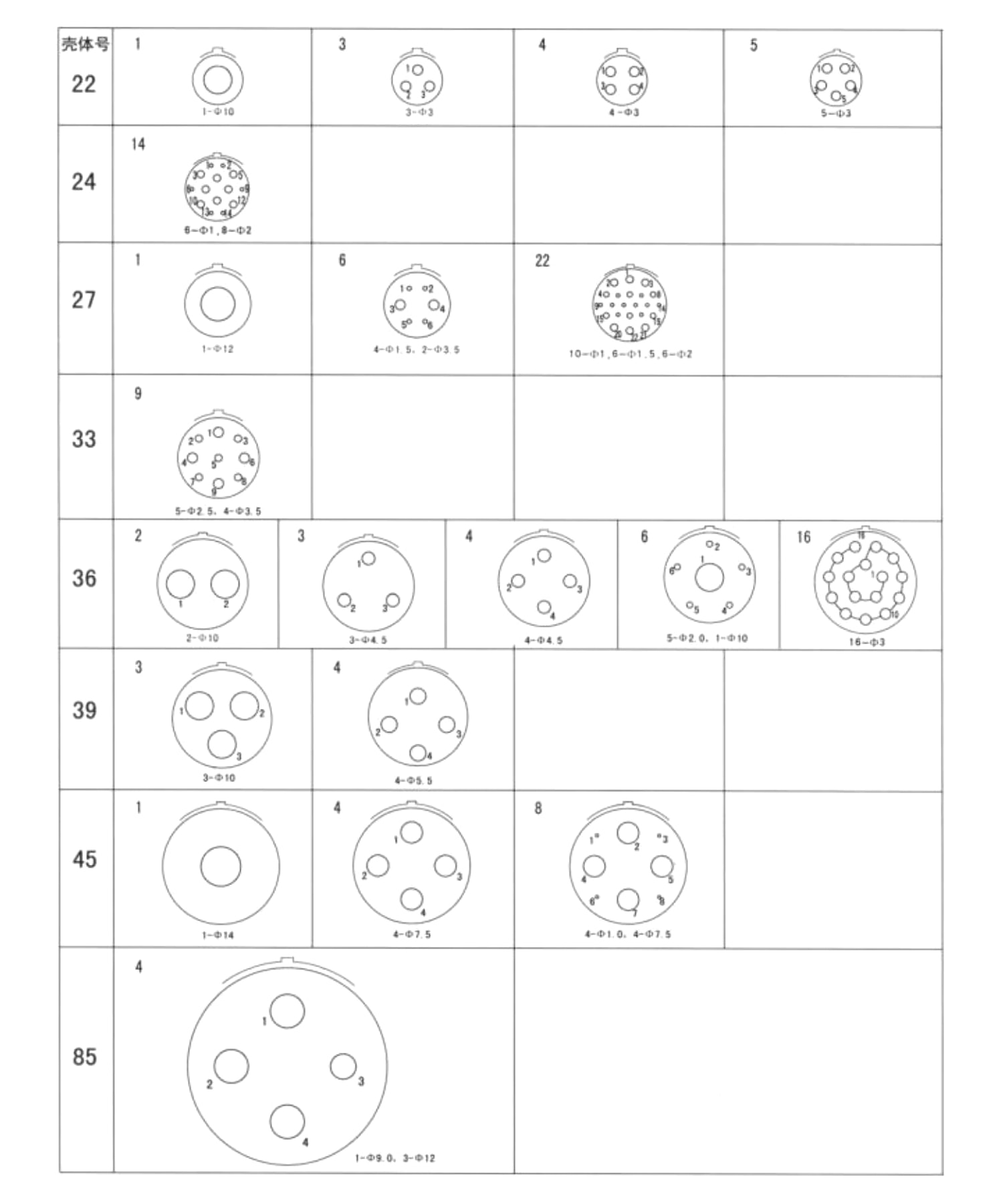

連絡先の配置（針絶縁体の挿入面のビュー）



私たちについて

電力効率電気コネクタ.

Taizhou Henglian Electric Co., Ltd. 2011年4月に設立され、「銀杏の故郷」として知られる河畔都市・泰興市に位置し、電気コネクタの研究開発、生産、販売を専門とするハイテク企業です。

私たちは 中国 Custom XCDシリーズ-円形電源コネクタ メーカー そして OEM/ODM XCDシリーズ-円形電源コネクタ サプライヤー.

従業員数は150名以上、その中には様々な専門技術職の従業員が30名以上おり、固定資産は3000万元、各種機械加工設備や試験設備を有しています。

近年、当社は「張橋鎮トップ10企業」、「張橋鎮トップ10企業」に連続して評価され、「泰興市優秀貢献賞」などの称号を獲得しました。

現在、当社の主力製品には、軍事規格Y11、Y17、Y27、Y50、YGD、YLH、YM、YW、J599I、J599II、J599III、XCシリーズの円形電気コネクタ、J7、J14、J20J、J29A、J30J、J63Aシリーズの長方形電気コネクタ、国家規格Y2、Y4、YP、LYP、YDなどのシリーズの円形電気コネクタがあります。製品は、参謀本部、総装備部、海軍装備部、第二砲兵隊などの軍事産業、武器、航空宇宙、原子力、鉄道、国営電力網、石油物理探査をカバーしています。当社には技術センターと品質検査センターがあり、洗練された生産設備、最新の試験施設、検査・試験方法を備えています。製品は、3つの保証機能、高密度、高信頼性、電子互換性などの特徴を備えています。当社は、さまざまなユーザー向けにさまざまな特殊電気コネクタを開発・製造し、顧客のニーズを満たすことができます。

同社は参謀本部通信部と情報産業部向けの軍事電子部品、海洋設備、航空宇宙の認定サプライヤーであり、GJB9001C-2017兵器装備品質管理システム認証と兵器装備生産および科学研究部門の2級機密保持認証に合格しています。

当社は常に「誠実を旨とし、団結して努力し、真実を探求し革新し、卓越性を追求する」という企業精神を堅持し、「ブランドが価値を創造する」という理念を堅持し、顧客に心をこめてサービスを提供することで、Henglianを急速に業界のリーダーへと押し上げました。

Taizhou Henglian Electric Co., Ltd. 国内外からのお客様のご来店と商談を心よりお待ちしております！

お問い合わせ
  • 工場
    工場
  • 生産ライン
    生産ライン
  • 組み立てる
    組み立てる
  • ワイヤーハーネスワークショップ
    ワイヤーハーネスワークショップ
  • 製品デザイン
    製品デザイン
  • 検査機器
    検査機器
  • 検査機器
    検査機器
  • 組み立てる
    組み立てる
  • 工場エリア
    工場エリア
  • 名誉の壁
    名誉の壁
  • 製品ディスプレイキャビネット
    製品ディスプレイキャビネット
  • トレーニング
    トレーニング
  • トレーニング
    トレーニング
  • 未払いの貢献賞
    未払いの貢献賞
  • 10周年記念Sanya旅行
    10周年記念Sanya旅行
  • 展示
    展示
  • 展示
    展示
  • 展示
    展示
栄誉の証書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
洞察力
業界知識

の材料の選択と利点は何ですか XCDシリーズコネクタ ？

XCDシリーズコネクタの材料の選択と利点は、主に次の側面に反映されています。

腐食耐性材料
XCDシリーズコネクタは通常、ステンレス鋼、アルミニウム合金、銅ニッケル合金などの強い腐食抵抗を備えた材料を使用します。これらの材料は、海洋や化学プラントなどの湿気と腐食性の環境でうまく機能するだけでなく、サービスを効果的に拡張することもできます。コネクタの寿命とメンテナンス頻度を減らします。これは、長い間安定して動作する必要がある電力システムにとって特に重要です。

高強度および高温耐性材料
コネクタのシェルと構造成分は通常、高強度合金材料を使用します。高強度合金材料は、強力な機械的特性を持ち、高強度の張力、圧縮、衝撃に耐えることができます。さらに、これらの材料は高温耐性も良好であり、高温環境では安定して動作する可能性があります。たとえば、アルミニウム合金材料は良好な高温耐性を持ち、電力、航空、その他のフィールドに適しています。

優れた導電性特性を持つ材料
電気接触部の場合、XCDシリーズコネクタは、高純度の銅合金や金メッキ銅などの良好な導電性特性を備えた材料を使用します。これらの材料は、コネクタが高電流の下で​​依然として低接触抵抗を維持できることを保証し、それによりコネクタの電気性能を改善し、熱損失を減らし、電力伝達の安定性と信頼性を確保します。

耐摩耗性の材料
XCDシリーズコネクタのプラグおよびソケットパーツは、通常、頻繁なプラグやプラグを抜く操作に対処するために、耐摩耗性の材料で作られています。これらの材料の耐摩耗性により、コネクタが損傷なしで長時間使用できることを保証し、障害なしに高周波の機械的摩擦に耐えることができます。

抗エレクトマグネティック干渉（EMI）材料
電磁互換性（EMC）を確保するために、XCDシリーズコネクタは、シールド効果（銀メッキ銅やアルミニウム合金シェルなど）を備えた金属材料を使用して、電磁干渉を減らすこともできます。これにより、コネクタは複雑な電磁環境で安定して動作し、他のデバイスや回路に対する電磁ノイズの影響を回避できます。

Taizhou Henglian Electric Co.、Ltd。電気コネクタの研究、開発、販売を専門とする企業として、XCDシリーズコネクタに最適な高性能材料を選択するために、その強力な技術研究開発と生産機能を使用しています。要求の厳しい環境で安定した効率的な電気接続を提供できるようにします。同社の品質管理システムとテスト機器は、各コネクタが国際および国内の産業基準に沿って高い基準を満たしていることを保証します。
