カスタムメイド Y50DXシリーズ-円形電源コネクタ

家 / 製品 / 円形電源コネクタ / Y50DXシリーズ
おすすめ商品
弊社オフィスにお電話ください

+86 176 0151 5794

E-MAIL

Y50DXシリーズ-円形電源コネクタ メーカー

•GJB101-97標準「環境的に耐性のある迅速な分離の一般的な仕様」に準拠しています。

•ソケットは、フランジタイプ、ウォールスルータイプ、ナット締め型などに取り付けられています。

•Bayonet Quick Connect

•終了フォームは溶接です

•ブラインド挿入関数を備えた5キー位置

•プラグ。ソケットにはピンや穴で満たすことができます

•高流電源製品の接続に適しています

•実行標準Q/321283HL04-2011

•同じモデルのYLD製品と交換可能

主な技術的パフォーマンス

[機械的特性]

一一シェル：アルミニウム合金、銅合金、ステンレス鋼

一一メッキ：シールドメッキ：エレクトロレスニッケルメッキ。サンドブラストエレクトロレスニッケルメッキ、ミリタリーグリーン電気めっき、銅エレクトロレスニッケルメッキ、ステンレス鋼の不動態化

shishsシールドノンシールドメッキ：黒陽極酸化。軍事緑の陽極酸化

一一絶縁体：熱可塑性材料

一一接点：銅合金金メッキ

Sine振動：10-2000Hz、加速196m/s²

collision衝突：加速392m/s²

一一インパクト;加速9 8 0m/s²

一一サービス寿命：≥500回

[環境条件を使用]

corking温度：-55℃〜125℃

一一相対湿度：40±2°Cの温度で90％〜95％ - 空気の緊張（ソケット）：0。2MPA

[電気的特性]

接触抵抗と定格電流

連絡先仕様（mm）

コンタクト抵抗（MΩ）

定格電流（a）

ボンディングワイヤカップ（mm）の内径

φ2.0

≤1.5

20

φ2.5

φ2.5

≤1.5

25

φ2.5

φ3.0

≤1

40

φ3

φ3.5

≤1

50

φ8.5

φ4

≤1

60

φ4.5

φ5

≤0.7

75

φ6

φ6

≤07

90

φ6.5

φ7

≤0.5

100

φ7.3

φ8

≤0.5

130

φ8.5

φ9

≤0.4

150

φ9

φ10

≤0.4

200

φ10

φ12

≤0.3

250

φ12

φ15

≤0.3

400

φ15

φ17

≤0.3

600

φ19

耐電圧（AC有効値）

高い

耐電圧v

海面

2300V

21336メートル

375V

断熱抵抗以上5000mΩ

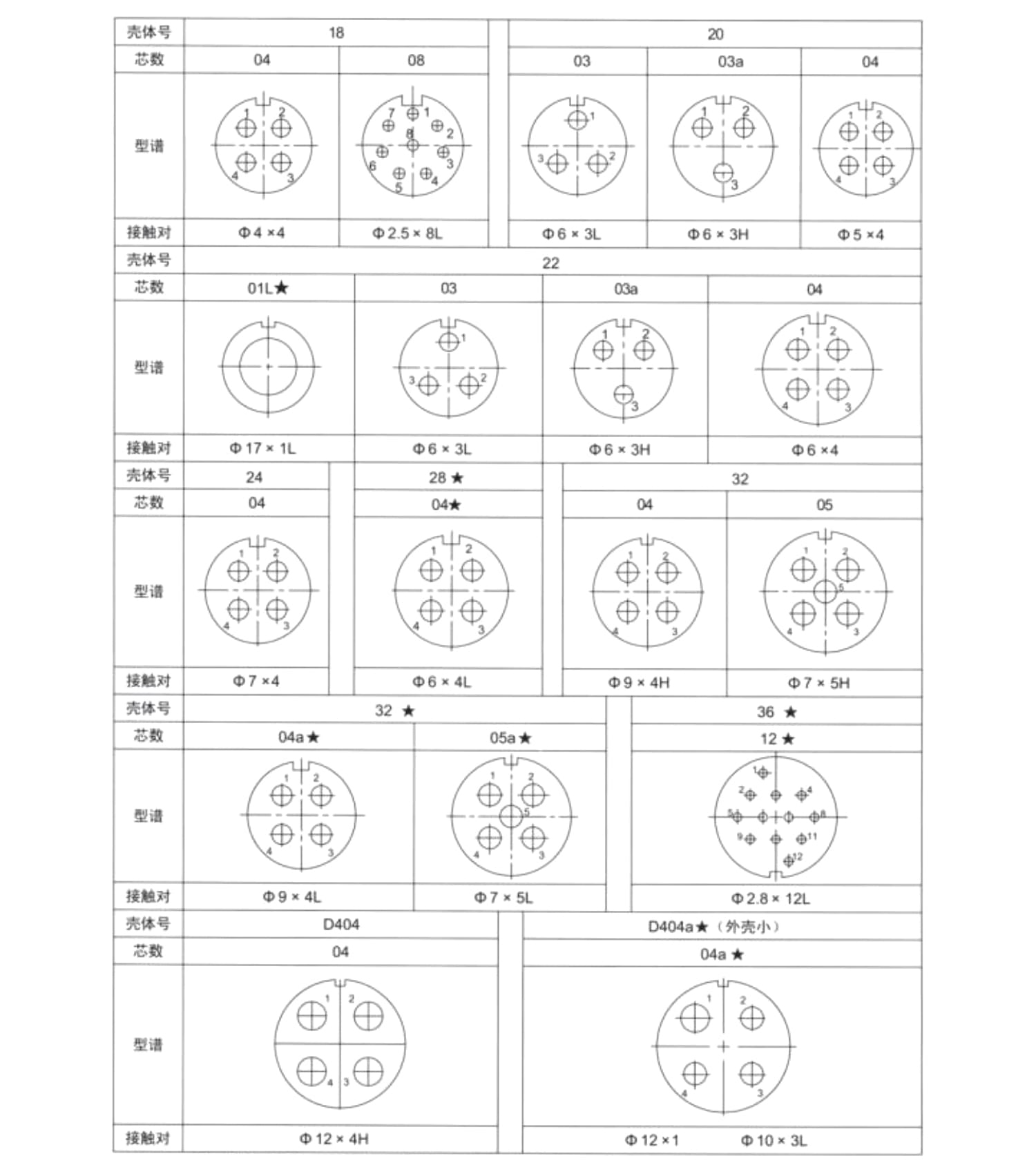

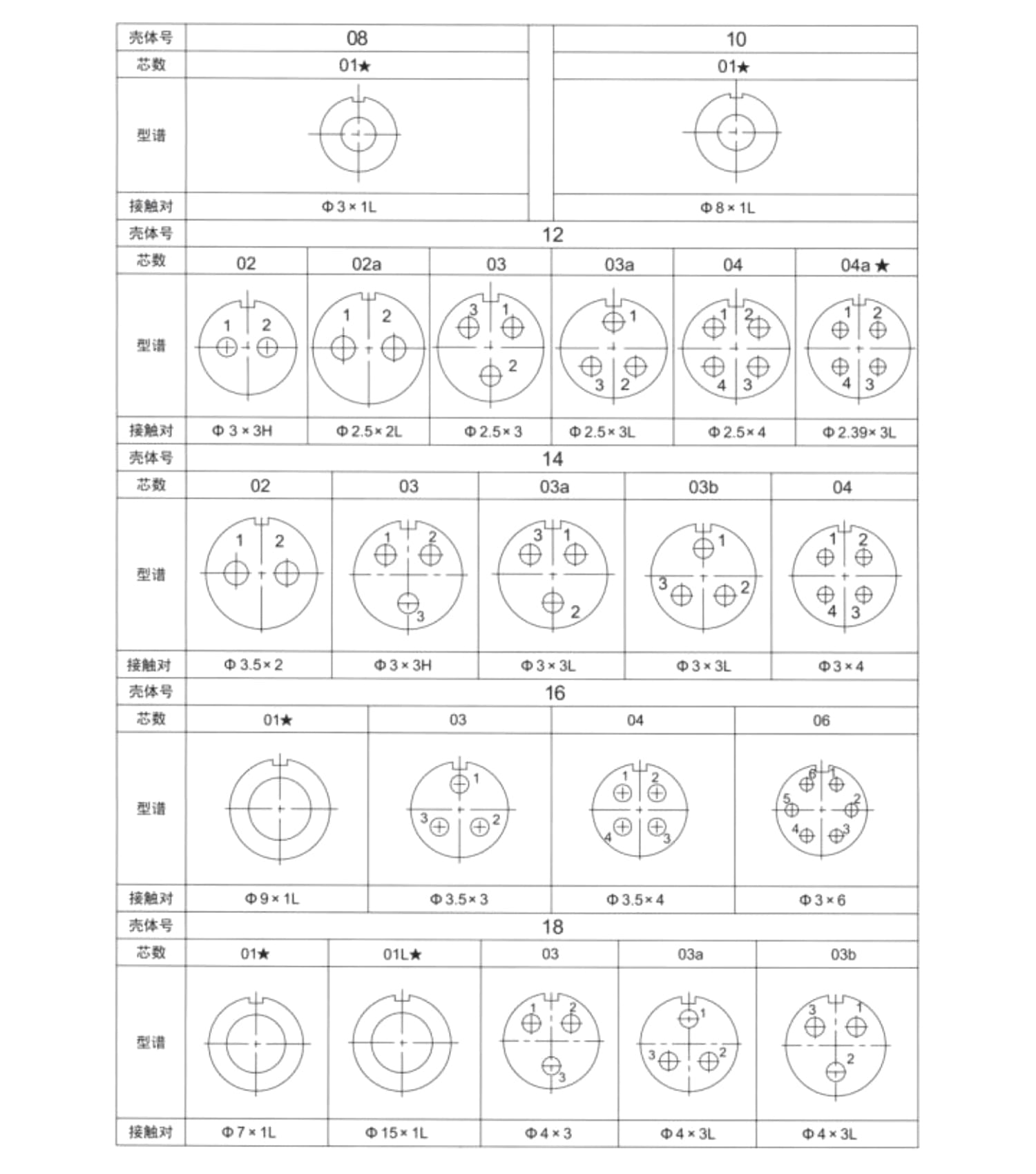

断熱材の取り付けボード上の穴の配置（断熱板のピンの交配面から表示）

マークなし：開発された製品。ラベル：当社が独立して開発した製品：★ラベル：開発の準備ができている製品
