YGDシリーズ-円形電源コネクタ メーカー

•この一連の製品は、GJB5371-2005に準拠しています。「YGDシリーズの循環電源コネクタの一般仕様」

•接続方法はバヨネット接続を採用し、接触終了フォームは溶接、ジャックの接触はクラウンスプリングジャックです

•製品には、迅速な接続と分離、良好な環境抵抗、および高い信頼性の特性があります。

•高流電源シリーズの接続に適しています

•プラグは、さまざまなケーブルマウントスタイルで利用できます

主な技術指標

corking温度：-55℃〜125℃

一一相対湿度：90％-98％

corking作業圧力：4.39 kPa〜101.33kpa

一一塩スプレー：Nタイプ、Hタイプ48H：Rタイプ、Bタイプ96H

一一シーリング：ソケット：圧力差1.01×10pa、バブルリークは1分間ありません

一一ヘッドシートプラグイン：1.8mの水深、48時間の水の浸透なし
振動：10〜2000Hz、196m/s²、瞬間的中断≤1μs

infact衝撃：980m/s²、瞬時中断≤1μs

一一メカニカルライフ：接続リング材料はアルミニウム合金で500回以上です
接続リング材料は、銅合金≥2000回です

一一断熱性抵抗：

通常の状況下（MΩ）

高温（MΩ）

湿った（mΩ）

5000

100

100

current電流と接触抵抗の動作：

部品番号にお問い合わせください

交配端mmの直径

定格動作電流a

最大接触抵抗（MQ）

初期値

ライフテスト後

20

1.02±0.03

7.5

7

8.5

16

1.588±0.025

13

3.7

4.5

12

2.39±0.03

23

1.8

2.2

10

3.18±0.03

33

1.0

1.2

8

3.61±0.03

46

0.5

0.7

6

4.52±0.03

60

0.4

0.5

4

5.72±0.03

80

0.25

0.35

2

7.19±0.03

100

0.17

0.21

注：ライフテストとは、温度ショック、機械的寿命、塩スプレー、高温寿命、プローブの損傷などに関連するテストを指します。

corking動作電圧と耐電圧

コネクタコンタクトホール配置コード

定格作業電圧（V）

耐電圧（V）

海面

高度21336m

海面

高度21336m

0802、0803、0804

600

300

1500

375

1002、1003、1202、1203、1204a

1204b、1404b、1405、1602、1603

1604、1605,1802、1803、1804

2202、2203、2204、2402、2403

2802、2803、2804、3204

1000

450

2300

500

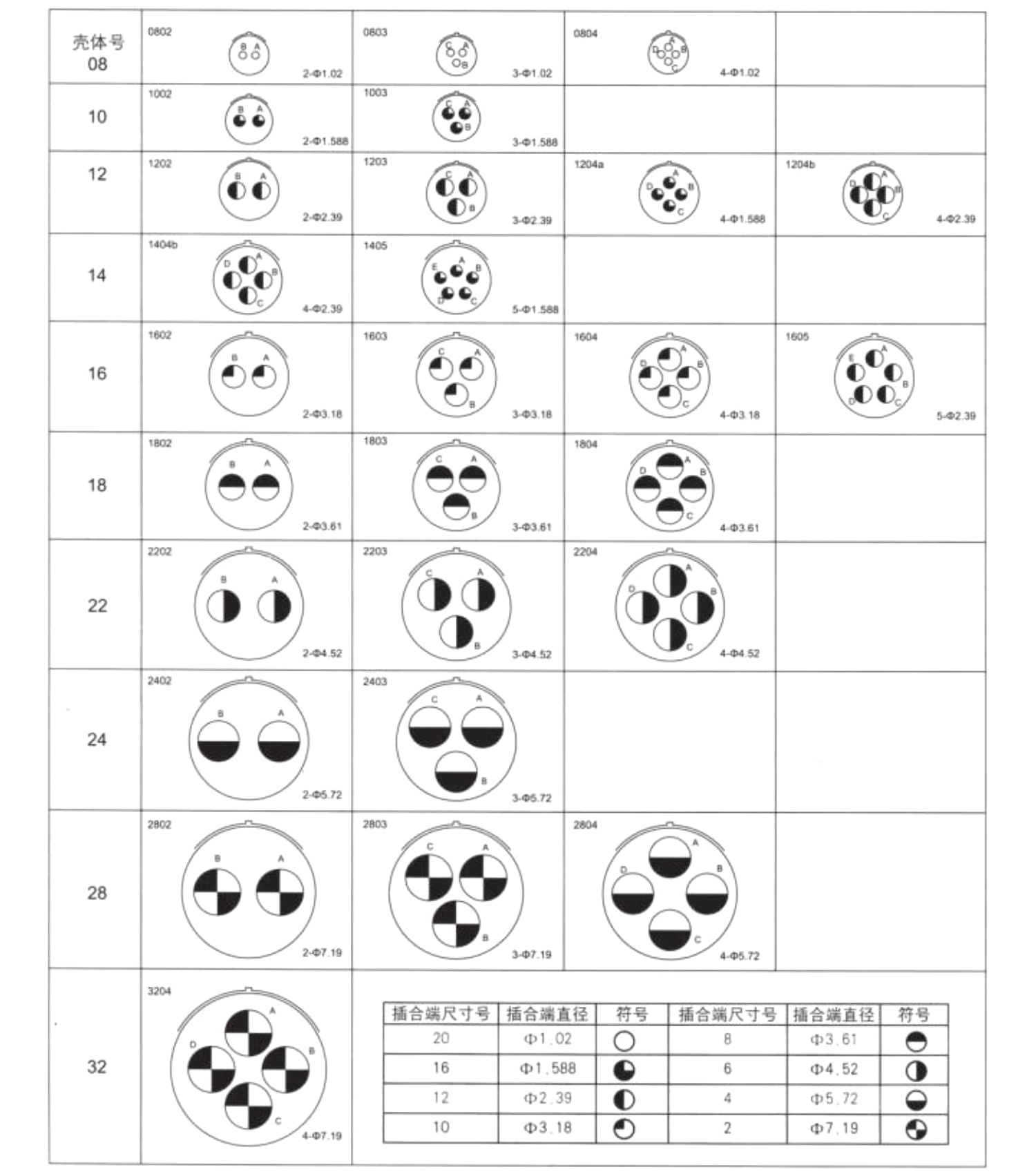

絶縁体接触穴の位置の配置（ピン絶縁体の穴の位置の交配面から表示）



私たちについて

電力効率電気コネクタ.

Taizhou Henglian Electric Co., Ltd. 2011年4月に設立され、「銀杏の故郷」として知られる河畔都市・泰興市に位置し、電気コネクタの研究開発、生産、販売を専門とするハイテク企業です。

私たちは 中国 Custom YGDシリーズ-円形電源コネクタ メーカー そして OEM/ODM YGDシリーズ-円形電源コネクタ サプライヤー.

従業員数は150名以上、その中には様々な専門技術職の従業員が30名以上おり、固定資産は3000万元、各種機械加工設備や試験設備を有しています。

近年、当社は「張橋鎮トップ10企業」、「張橋鎮トップ10企業」に連続して評価され、「泰興市優秀貢献賞」などの称号を獲得しました。

現在、当社の主力製品には、軍事規格Y11、Y17、Y27、Y50、YGD、YLH、YM、YW、J599I、J599II、J599III、XCシリーズの円形電気コネクタ、J7、J14、J20J、J29A、J30J、J63Aシリーズの長方形電気コネクタ、国家規格Y2、Y4、YP、LYP、YDなどのシリーズの円形電気コネクタがあります。製品は、参謀本部、総装備部、海軍装備部、第二砲兵隊などの軍事産業、武器、航空宇宙、原子力、鉄道、国営電力網、石油物理探査をカバーしています。当社には技術センターと品質検査センターがあり、洗練された生産設備、最新の試験施設、検査・試験方法を備えています。製品は、3つの保証機能、高密度、高信頼性、電子互換性などの特徴を備えています。当社は、さまざまなユーザー向けにさまざまな特殊電気コネクタを開発・製造し、顧客のニーズを満たすことができます。

同社は参謀本部通信部と情報産業部向けの軍事電子部品、海洋設備、航空宇宙の認定サプライヤーであり、GJB9001C-2017兵器装備品質管理システム認証と兵器装備生産および科学研究部門の2級機密保持認証に合格しています。

当社は常に「誠実を旨とし、団結して努力し、真実を探求し革新し、卓越性を追求する」という企業精神を堅持し、「ブランドが価値を創造する」という理念を堅持し、顧客に心をこめてサービスを提供することで、Henglianを急速に業界のリーダーへと押し上げました。

Taizhou Henglian Electric Co., Ltd. 国内外からのお客様のご来店と商談を心よりお待ちしております！

お問い合わせ
  • 工場
    工場
  • 生産ライン
    生産ライン
  • 組み立てる
    組み立てる
  • ワイヤーハーネスワークショップ
    ワイヤーハーネスワークショップ
  • 製品デザイン
    製品デザイン
  • 検査機器
    検査機器
  • 検査機器
    検査機器
  • 組み立てる
    組み立てる
  • 工場エリア
    工場エリア
  • 名誉の壁
    名誉の壁
  • 製品ディスプレイキャビネット
    製品ディスプレイキャビネット
  • トレーニング
    トレーニング
  • トレーニング
    トレーニング
  • 未払いの貢献賞
    未払いの貢献賞
  • 10周年記念Sanya旅行
    10周年記念Sanya旅行
  • 展示
    展示
  • 展示
    展示
  • 展示
    展示
栄誉の証書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
洞察力
業界知識

どのように YGDシリーズコネクタ 電気接触の安定性を確保しますか？

電気接触の安定性を確保するという点で、YGDシリーズの円形電源コネクタは、高電流および高電圧環境での長期的および安定した電流伝達を確保するための一連の設計および技術的手段を採用し、不十分な接触と電気の故障を回避します。

高品質の接触材料
YGDシリーズコネクタは、非常に導電性材料（銅合金や銀メッキ銅など）を使用して接触部品を作成します。これらの材料は、接触抵抗を効果的に減らし、電気接続の安定性を確保できます。同時に、これらの材料は良好な腐食抵抗を持ち、湿度や腐食性の環境で長い間良好な電気性能を維持することができます。

精密コンタクトスプリングデザイン
YGDシリーズコネクタの接触部分は通常、精密スプリング設計を採用します。これにより、コネクタの挿入および除去プロセス中に接触圧力を維持して、振動や外力による接触不良を避けることができます。スプリング材料は、高負荷条件下でも安定した接触力を維持できるようにするために特別に選択されています。

耐摩耗性が高いと接触します
コネクタが頻繁なプラグとプラグを抜く下で良好な接触性能を維持できるようにするために、YGDシリーズコネクタの接触面は特別な表面処理（金めっき、銀メッキなど）を受け、耐摩耗性と耐摩耗性が増加します。接触面の耐食性、および接触面の摩耗によって引き起こされる電気障害を効果的に減少させます。

防塵性と防水デザイン
YGDシリーズコネクタは保護レベルが高く、電気接触に対するほこりや水分などの外部要因の影響を効果的に防ぐことができます。保護シーリング設計により、これらのコネクタは、外部物質による接触面の侵食を回避し、接触の安定性を確保できます。

正確なプラグインのフィット
YGDシリーズコネクタの設計では、プラグインフィットの精度が重要です。正確なフィット感は、接触不良のリスクを軽減し、接触部品がプラグが付けられてプラグを抜かれているたびに完全にドッキングできることを確認し、安定した電気伝達を確保します。同社は、最新の処理装置を使用して、コネクタの各コンポーネントの高精度と一貫性を確保しています。

反振動と衝撃耐性
YGDシリーズコネクタは、可能性のある振動と衝撃環境を念頭に置いて設計されているため、強い防止防止耐性と衝撃耐性があります。固体構造設計と高強度材料を通じて、コネクタは振動環境で安定した電気接触を維持し、機械的変形によって引き起こされる不十分な接触を避けることができます。

厳密な品質検査
Taizhou Henglian Electric Co.、Ltd。には、高度な品質検査センターとファーストクラスのテスト装置があります。すべてのYGDシリーズコネクタは、生産後に厳格な電気性能テストを受けます。テスト項目には、各コネクタが電気接触要件の高い標準を満たすことができるように、接触抵抗、耐摩耗性、断熱抵抗などが含まれます。」3
