J14シリーズ-長方形の電気コネクタ メーカー

製品の紹介

●低周波電気コネクタに属します

●ダブル保険ロックメカニズムは、長方形の電気コネクタ間の高速で信頼性の高い接続ロックフォームです。

●丸いコーナー反逆性挿入設計、サイズが小さい、軽量

●終端タイプがはんだカップタイプの場合、はんだワイヤホールの直径は60.6mmで、はんだ付けに推奨されるワイヤコア断面積は0.15mm²ですが、0.2mm²を超えてはなりません。終端タイプがはんだピンタイプの場合、はんだ付けピンの直径は60.6 -60.7mmです

●この一連の製品には、ピンタイプとホールタイププラグ、ピンタイプパネルタイプ、ホールタイプパネルタイプソケット、ピンタイプケーブルタイプなど、完全な仕様があります。
ソケットタイプのケーブルソケット。端子部品がはんだピンタイプの場合、ダイレクトプラグインPCBフォームと90°の曲がったPCBプラグインタイプに分割されます

使用 ：

さまざまな電子機器、メーター、ケーブル間の電気信号接続に適しています

使用環境：

作業温度：-55℃〜125℃

相対湿度：90％〜95％40±2℃

大気圧：101.3kpa〜1.33pa

正弦振動：10〜2000Hz、加速196m/s²衝撃：980m/s²加速：780m/s²

実装基準：National Military Standard GJB142A-94に準拠しています

主な技術的パフォーマンス

定格電流：3a

接触抵抗：ライフテスト前：≤6MΩ

ライフテスト後：10mΩ≤10mです

断熱抵抗：標準条件下で：≥2000mΩ

高温条件下で：≥1000mΩ

湿度の高い条件下で：≥20mΩ

電圧に耐えます

標準条件下で：800V

低圧条件下で：250V

機械的生活：500回

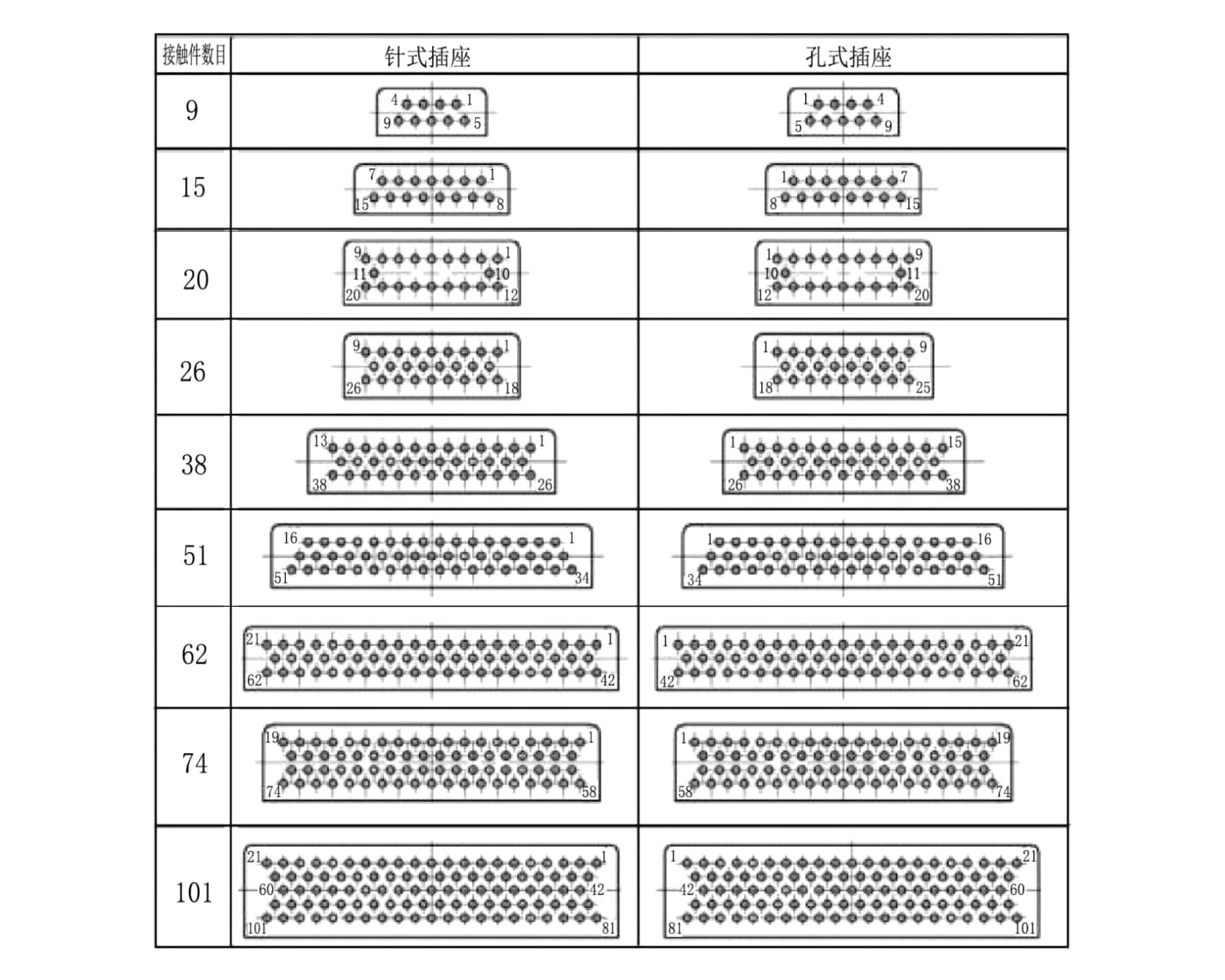

スペクトル配置（ソケット挿入インターフェイスのビュー）

注：定格電流は3Aです



私たちについて

電力効率電気コネクタ.

Taizhou Henglian Electric Co., Ltd. 2011年4月に設立され、「銀杏の故郷」として知られる河畔都市・泰興市に位置し、電気コネクタの研究開発、生産、販売を専門とするハイテク企業です。

私たちは 中国 Custom J14シリーズ-長方形の電気コネクタ メーカー そして OEM/ODM J14シリーズ-長方形の電気コネクタ サプライヤー.

従業員数は150名以上、その中には様々な専門技術職の従業員が30名以上おり、固定資産は3000万元、各種機械加工設備や試験設備を有しています。

近年、当社は「張橋鎮トップ10企業」、「張橋鎮トップ10企業」に連続して評価され、「泰興市優秀貢献賞」などの称号を獲得しました。

現在、当社の主力製品には、軍事規格Y11、Y17、Y27、Y50、YGD、YLH、YM、YW、J599I、J599II、J599III、XCシリーズの円形電気コネクタ、J7、J14、J20J、J29A、J30J、J63Aシリーズの長方形電気コネクタ、国家規格Y2、Y4、YP、LYP、YDなどのシリーズの円形電気コネクタがあります。製品は、参謀本部、総装備部、海軍装備部、第二砲兵隊などの軍事産業、武器、航空宇宙、原子力、鉄道、国営電力網、石油物理探査をカバーしています。当社には技術センターと品質検査センターがあり、洗練された生産設備、最新の試験施設、検査・試験方法を備えています。製品は、3つの保証機能、高密度、高信頼性、電子互換性などの特徴を備えています。当社は、さまざまなユーザー向けにさまざまな特殊電気コネクタを開発・製造し、顧客のニーズを満たすことができます。

同社は参謀本部通信部と情報産業部向けの軍事電子部品、海洋設備、航空宇宙の認定サプライヤーであり、GJB9001C-2017兵器装備品質管理システム認証と兵器装備生産および科学研究部門の2級機密保持認証に合格しています。

当社は常に「誠実を旨とし、団結して努力し、真実を探求し革新し、卓越性を追求する」という企業精神を堅持し、「ブランドが価値を創造する」という理念を堅持し、顧客に心をこめてサービスを提供することで、Henglianを急速に業界のリーダーへと押し上げました。

Taizhou Henglian Electric Co., Ltd. 国内外からのお客様のご来店と商談を心よりお待ちしております！

お問い合わせ
  • 工場
    工場
  • 生産ライン
    生産ライン
  • 組み立てる
    組み立てる
  • ワイヤーハーネスワークショップ
    ワイヤーハーネスワークショップ
  • 製品デザイン
    製品デザイン
  • 検査機器
    検査機器
  • 検査機器
    検査機器
  • 組み立てる
    組み立てる
  • 工場エリア
    工場エリア
  • 名誉の壁
    名誉の壁
  • 製品ディスプレイキャビネット
    製品ディスプレイキャビネット
  • トレーニング
    トレーニング
  • トレーニング
    トレーニング
  • 未払いの貢献賞
    未払いの貢献賞
  • 10周年記念Sanya旅行
    10周年記念Sanya旅行
  • 展示
    展示
  • 展示
    展示
  • 展示
    展示
栄誉の証書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
  • 証明書
洞察力
業界知識

Taizhou Henglian Electric Co.、Ltd。の国家基準または軍事基準 J14シリーズ長方形の電気コネクタ これらの基準に準拠し、どのようにして製品の高い信頼性と高密度を保証しますか？

1。国内および軍事基準の遵守
Taizhou Henglian Electric Co.、Ltd。のJ14シリーズ長方形の電気コネクタは、中国航空宇宙協会の航空宇宙協会の航空宇宙産業標準QJシリーズなど、国家軍事標準GJBシリーズを含むがこれらに限定されない多くの国家および軍事基準に準拠しています。標準には、コネクタの設計、生産、テストに厳しい要件があり、コネクタがパフォーマンス、信頼性、安全性の点で最高レベルに達することを保証します。

J14シリーズの長方形の電気コネクタが準拠している軍事基準には、GJB142A-94、GJB2446などが含まれる可能性があります。この一連のコネクタは、QJ3068-98にも準拠しています。 、コネクタのモデルの命名、外観、設置の寸法、技術的要件、テスト方法、および品質保証規制を詳細に指定します。

2。基準が製品の高い信頼性をどのように保証するか
材料の選択と処理：
関連する基準によれば、J14シリーズの長方形の電気コネクタの接触材料は、GB2446の要件を満たす真鍮などの高品質の材料で作られ、良好な導電率と耐食性を確保する必要があります。
接触の電気めっきはGJB246の規定に準拠する必要があり、底部金属は銅であり、表面メッキはコネクタの摩耗と腐食抵抗を改善するために均一で密なものでなければなりません。
絶縁マウントプレートは、優れた断熱と耐熱性を持つPBT（ポリブチレンテレフタレート）熱可塑性エンジニアリングプラスチックでできています。
シェルはアルミニウム合金で作られており、メッキはニッケルメッキで、コネクタの耐食性と機械的強度を改善します。
構造設計：
J14シリーズの長方形の電気コネクタは、誤った操作によって引き起こされる損傷や性能の劣化を避けるために、丸い反逆的なプラグインデザインを採用しています。
二重保険ロックメカニズムは、過酷な環境でのコネクタの安定した接続を保証し、振動や衝撃により緩みや落ちることを防ぎます。
コネクタの内部構造は、接点間の適切なフィットと電気接続を確保し、接触抵抗と挿入力を減らすために合理的に設計されています。
パフォーマンステストと検証：
関連する基準によれば、J14シリーズの長方形の電気コネクタは、断熱抵抗テスト、電圧に耐えるテスト、機械的ライフテストなどを含む厳しい性能テストを受ける必要があります。これらのテストにより、厳しい環境でのコネクタの電気的および機械的特性が保証されます。
コネクタは、温度サイクルテスト、高強度のランダム振動テスト、衝撃テストなどの環境適応性テストも受ける必要があります。これらのテストにより、極端な環境でのコネクタの信頼性と安定性が保証されます。

iii。基準が製品の高密度特性をどのように保証するか
小型化デザイン：
J14シリーズの長方形の電気コネクタは、小さなサイズとコンパクトな構造を持つ超系科学設計を採用しています。これにより、コネクタは限られたスペースで多数の電気接続ポイントを提供し、高密度接続のための最新の電子機器のニーズを満たすことができます。
連絡先の配置と間隔：
関連する基準によれば、J14シリーズの長方形の電気コネクタの接触は合理的に配置されており、間隔は中程度です。これにより、コンタクト間の干渉のために電気性能に影響を与えることなく、コネクタが高密度接続を提供することが保証されます。
ケーブルアセンブリとコネクタの調整：
J14シリーズの長方形の電気コネクタとケーブルアセンブリは密接に調整されており、ケーブルはシールドツイストペアケーブルなどの高品質の材料で作られており、信号伝送の安定性と干渉能力を確保しています。ケーブルアセンブリのアセンブリプロセスは、関連する基準にも準拠しており、コネクタの高密度接続と信頼性を確保します。
